1t與12t單片機芯片2個程序:
下載附件
2020-5-4 16:15 上傳
遙控器和紅外接收模塊圖片
下載附件
2020-5-4 13:46 上傳

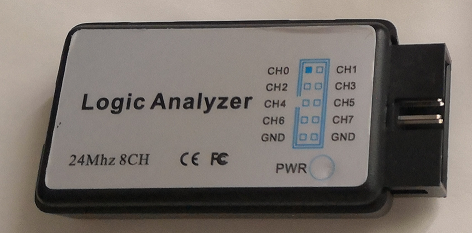

邏輯分析儀圖片(淘寶二三十塊,拿來研究紅外,SPI通信和IIC通信很好用,邏輯分析儀使用方法非常簡單,請自行百度)
下載附件
2020-5-4 13:47 上傳
將紅外接收模塊的數據引腳連接到邏輯分析儀的CH0上,按下遙控器按鍵,得到的時序如圖
下載附件
2020-5-4 13:47 上傳
放大
下載附件
2020-5-4 13:48 上傳
放大
下載附件
2020-5-4 13:48 上傳
上面邏輯分析儀只是幫助分析遙控器發送的數據時序的,主題如下
程序的測試平臺:STC89C516單片機,晶振11.0592MHz 程序的測試平臺:STC12C5A60S2單片機,晶振11.0592MHz

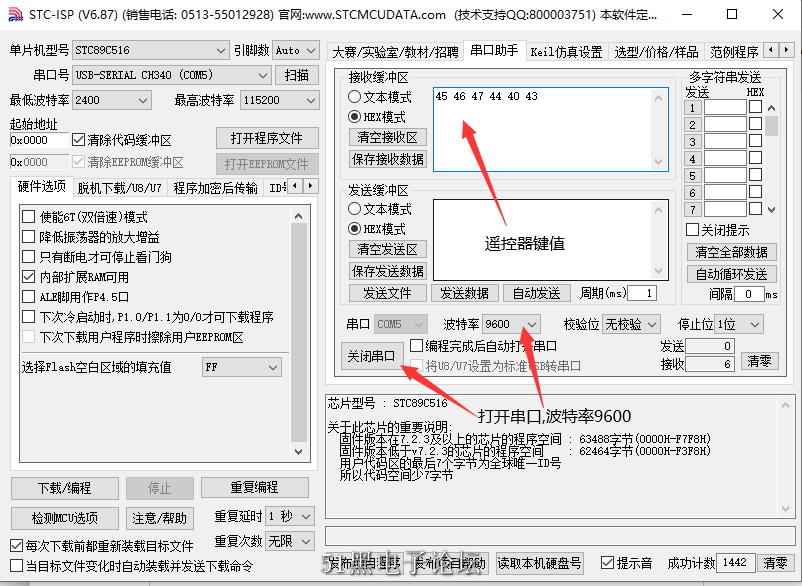

程序功能: 連好線后,將程序下載到開發板,打開STC-ISP的串口助手,接收區會顯示遙控器鍵值 (紅外接收模塊的引腳接線在程序中的port.h文件中)
如圖
下載附件
2020-5-4 13:48 上傳
全部資料51hei下載地址：
紅外通信模塊.rar
(694.97 KB, 下載次數: 16)
2020-5-4 13:51 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
鏈接：游客，本帖隱藏的內容需要積分高于 1 才可瀏覽，您當前積分為 0
|
