我這個lcd12864液晶屏正常嗎?

ID:728467 · 發表于 2020-5-6 11:46

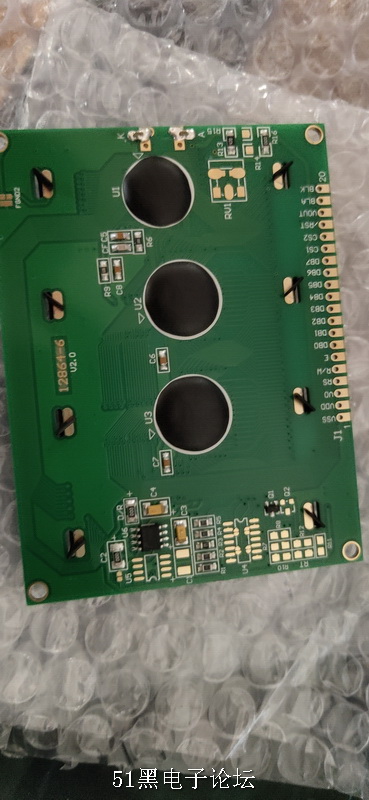

第一次使用lcd12864（無字庫），這是背部圖。我看和別人的不太一樣，別人有電位器或可調電阻來調節對比度，我這個是正常不，還需要買其他電位器或電阻什么的嗎？

ID:584814 · 發表于 2020-5-6 15:01

可以不買任何東東，引腳定義已印刷非常清晰，如果不懂就看書。

ID:728467 · 發表于 2020-5-6 15:21

man1234567 發表于 2020-5-6 15:01
可以不買任何東東，引腳定義已印刷非常清晰，如果不懂就看書。

那如何調節屏幕的對比度呢，網上買的這個，沒書啊

ID:704545 · 發表于 2020-5-6 16:28

調節對比度參考一下這樣連接

ID:149451 · 發表于 2020-5-6 16:37

你這個一樣的呀，電位器加在地、V0、VOUT上就是調節對比度了

ID:462827 · 發表于 2020-5-6 21:30

調節對比度的電位器在板子上，要么是自己做的板，要么是開發板。

ID:728467 · 發表于 2020-5-7 00:19

w1179benp 發表于 2020-5-6 16:37
你這個一樣的呀，電位器加在地、V0、VOUT上就是調節對比度了

我再買個電位器焊上就可以了是吧

ID:592807 · 發表于 2020-5-7 08:40

我是caiji 發表于 2020-5-6 15:21
那如何調節屏幕的對比度呢，網上買的這個，沒書啊

看一下他用那個驅動，代碼也可以調節對比度的

ID:728467 · 發表于 2020-5-7 08:59

w1179benp 發表于 2020-5-6 16:37
你這個一樣的呀，電位器加在地、V0、VOUT上就是調節對比度了

買個電位器焊到RV1那里就可以了嗎
