單片機實驗，IO口的使用，P3.3輸入，P1口輸出

ID:722868 · 發表于 2020-5-8 00:22

本帖最后由水各于 2020-5-8 00:27 編輯

實驗要求如下：P3.3口做輸入口，外接一脈沖，每輸入一個脈沖，P1口按16進制加一方式點亮發光二極管。P3口接的是一個開關。

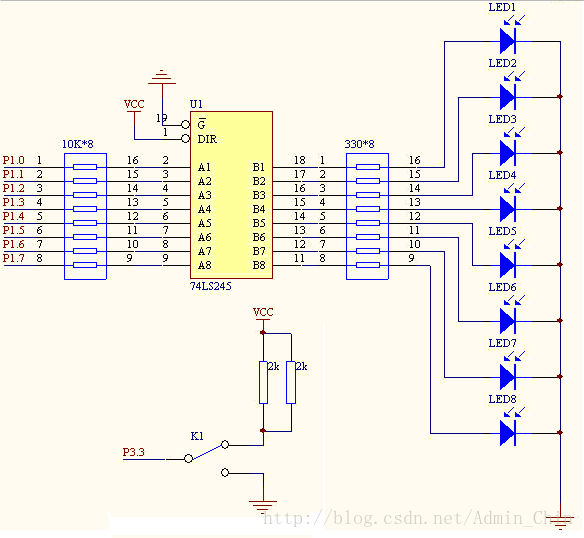

電路圖流程圖如下

本菜鳥不太理解這題，寫的C語言程序問題很大。
希望有大神能指點一下

#include<reg51.h>
#define uchar unsigned char
sbit key=P3^3;
uchar code seg[]=
{0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f};
void delayms(uchar ms)
{
uchar i;
while(ms--)
for(i=0;i<123;i++);
}
uchar key_scan(void)
{
static bit kp=0;
if((P3&0x0f)!=0x0f)
{
delayms(10);
if(((P3&0x0f)!=0x0f)&&(kp==0))
{
kp=1;
return 1;
}
}
else kp=0;
return 0;
}
void main(void)
{
uchar key_val;
uchar num=0;
while(1)
{
key_val=key_scan();
if(key_val==1)
{
if(++num==16)
num=0;
}
P2=seg[num];
}
}

復制代碼

ID:282850 · 發表于 2020-5-8 01:17

指點一下?一下在哪里？是MCU不懂？還是74LS345不懂？還是C的每個語句都不懂？還是某句不懂？點亮一個LED做過嗎？

ID:746607 · 發表于 2020-5-8 09:32

這是學校考試題吧，， seg[]數組下標值的范圍是0~14，你把36行的if(++num==16)改成if(++num==15) 就運行正常了。還有個辦法是在seg[]數組里在首數據的位置再添個0x00也行

ID:746607 · 發表于 2020-5-8 09:34

這是學校考試題吧，， seg[]數組下標值的范圍是0~14，你把36行的if(++num==16)改成if(++num==15) 就運行正常了。還有個辦法是在seg[]數組里在首數據的位置再添個0x00也行.
最好的辦法是把uchar code seg[]={0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f};
改為
uchar code seg[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f};

ID:722868 · 發表于 2020-5-8 10:22

f556 發表于 2020-5-8 01:17
指點一下?一下在哪里？是MCU不懂？還是74LS345不懂？還是C的每個語句都不懂？還是某句不懂？點亮一個LED做 ...

點亮一個LED是做過的。
就是這一題根據師傅的講解，是要根據P3.3的中斷特性來判斷開關撥動的次數，然后開關撥動一個來回，LED燈根據16進制加一（16進制比較困難也可以用2進制）。我主要不懂的地方時，這個判斷撥動次數的程序怎樣寫

ID:213173 · 發表于 2020-5-8 10:58

用P1的8個LED顯示0x00~0xff

#include<reg51.h>
#define uchar unsigned char
sbit key=P3^3;

void delayms(uchar ms)
{
uchar i;
while(ms--)
for(i=0;i<123;i++);
}

bit key_scan(void)
{
static bit kp=0;
if((P3&0x0f)!=0x0f)
{
delayms(10);
if(((P3&0x0f)!=0x0f)&&(kp==0))
{
kp=1;
return 1;
}
}
else kp=0;
return 0;
}

void main(void)
{
uchar num=0;
P1=0x00;
while(1)
{
if(key_scan())
num++;
P1=num;//0x00~0xff
}
}
