產品簡介
CP2524 是一款支持 4 通道的電容式觸摸傳感芯片。內嵌高精度電容數字轉換（CDC）模塊，并結合專用 DSP處理器，能在各種應用環境下準確識別人手指的觸摸。感應判斷結果可通過芯片引腳輸出。獨特的 CDC 技術可以檢測到電容變化，并把該變化量轉換成數字信號。
轉換后的數字信號經過硬件低通和DSP 處理，最后獲得觸摸感應判斷。硬件濾波器可解決輸入信號的抖動。集成特殊判斷算法的 DSP 處理器能實時計算出每個感應通道的狀態。感應判決算法具有自校準功能，能適應多種應用環境的變化。
CP2524 采用 CMOS 工藝，工作電壓范圍為 2.8V ~ 5.5V，采用 SOP24封裝。正常工作狀態下，功耗為 400uA；掉電狀態下功耗小于 0.5uA。特性
4 路獨立感應通道,通過外部電阻調節靈敏度
觸摸響應時間：18～20ms
電容檢測范圍：0～80pF，檢測分辨率典型值為 0.02pF，且分辨率可調
工作電壓范圍為 2.8V～5.5V
按鍵感應輸出接口：SO0-SO3，支持開漏輸出
內建振蕩器、上電復位系統和高 PSRR 的 LDO
相鄰感應通道抑制功能(ASS)
專用感應判斷算法能自適應環境變化
CMOS 工藝，SOP24 封裝
|
-
CP2524方格圖
-

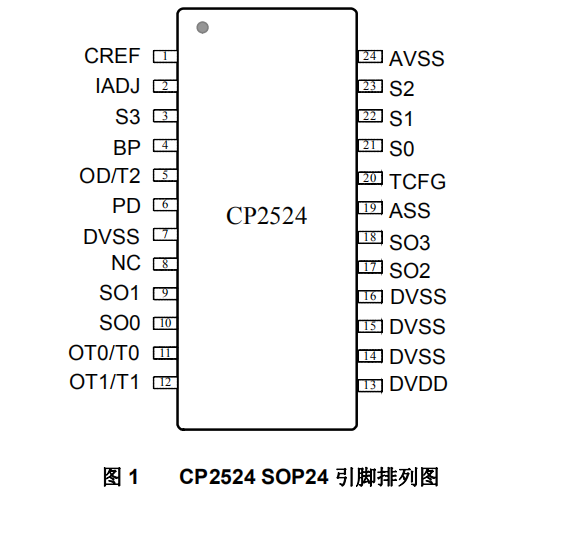

CP2524的引腳排列
|
