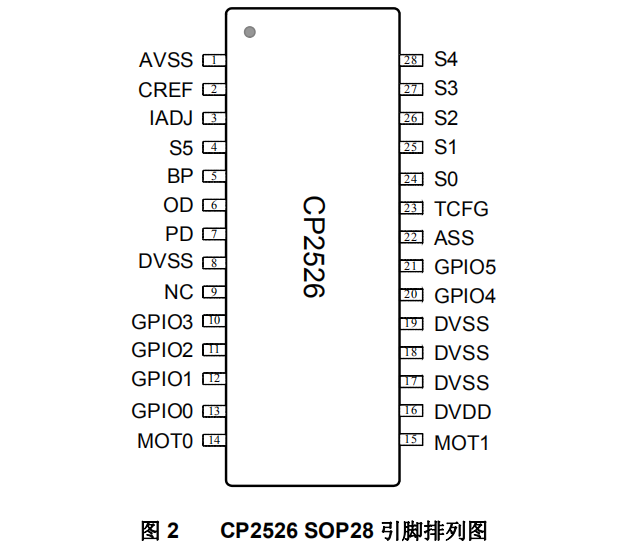

CP2526引腳圖電路圖和PDF規格書

ID:747452 · 發表于 2020-5-12 10:01

1
產品簡介
CP2526 是一款支持 6 通道的電容式
觸摸傳感芯片。內嵌高精度電容數字
轉換（CDC）模塊，并結合專用 DSP
處理器，能在各種應用環境下準確識
別人手指的觸摸。芯片支持 I2C 總線
和 SPI 總線，同時提供 6 位可擴展
GPIO。感應判斷結果可選擇串口輸出
或 GPIO 輸出。
獨特的 CDC 技術可以檢測到電容變
化，并把該變化量轉換成數字信號。
轉換后的數字信號經過硬件低通和
DSP 處理，最后獲得觸摸感應判斷。
硬件濾波器可解決輸入信號的抖動。
集成特殊判斷算法的DSP處理器能實
時計算出每個感應通道的狀態。感應
判決算法具有自校準功能，能適應多
種應用環境的變化。
CP2526 采用 0.35um 工藝，可工作于
2.8V ~ 5.5V，支持 QFN32，LQFP32 和 SOP28 三種封裝。CP2526 支持兩種配置模式，軟件模
式和硬件模式。軟件模式下，按鍵狀態可以通過串口讀取按鍵狀態器獲得或者直接通過 GPIO 引
腳獲得；硬件模式下不支持串口訪問，按鍵狀態直接通過 GPIO 輸出。
芯片在正常工作模式下，功耗為 400uA。
CP2526 QFN32 和 LQFP32 的封裝形式，同時支持軟件模式和硬件模式，而 SOP28 封裝形式只
支持硬件模式。
特性
6 路感應通道，通過外部電阻統一調節靈敏度
觸摸響應時間：18～20ms @正常模式，120ms @省電模式
電容檢測范圍：0～80pF，檢測分辨率典型值為 0.02pF，且分辨率可調
工作電壓范圍為 2.8V～5.5V
內建振蕩器、上電復位系統和高 PSRR 的 LDO
相鄰感應通道抑制功能(ASS)
專用感應判斷算法能自適應環境變化
按鍵狀態通過 GPIO 直接輸出，支持開漏輸出
0.35um 工藝，QFN32，LQFP32 和 SOP28 三種封裝
軟件模式下支持的特性（QFN32 和 LQFP32 封裝形式支持）：
通過寄存器分別設置按鍵靈敏度
串行訪問接口：I2C/SPI
－與標準 I2C 兼容的 2 線總線協議 51hei圖片20200512095813.png
