MODBUS RTU，是現在工控行業非常重要的一個現場應用協議。相信做工控現場的師兄都知道。我也因需要，做了個從站，方便大家使用。
經自己3個星期的努力，終于把MODBUS RTU在STM32F407控制器上成功實現了，每句話都加注了詳細的說明。
有需要的小伙伴可以選用
截圖如下
主機配置如下 1 modbus poll主機不斷給從機1發送03讀寄存器命令： Tx:066-01 03 00 00 00 0A C5 CD Modbus RTU 03碼解析 MODBUS應答

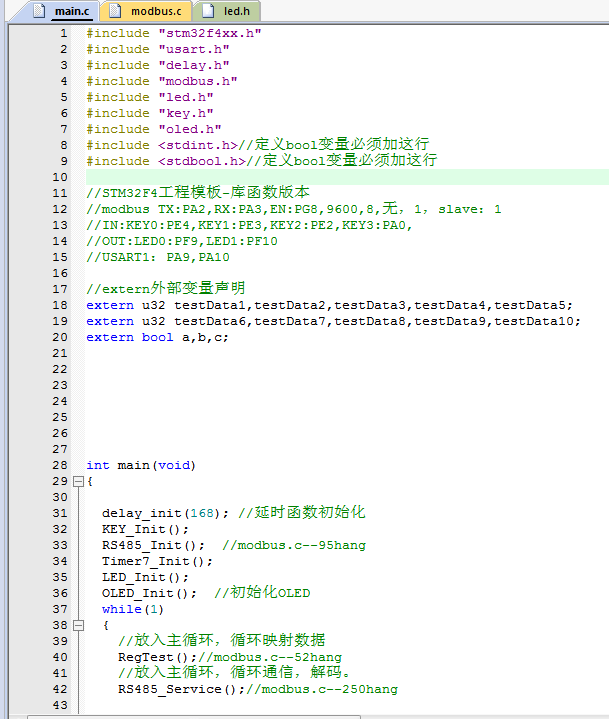

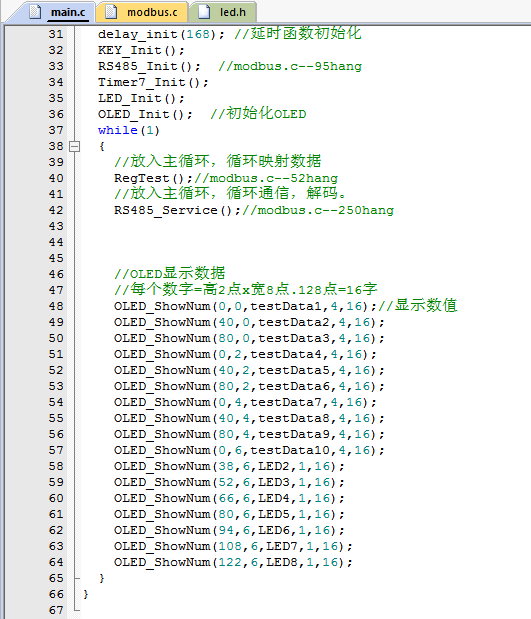

示例-03碼.主機Modbus poll軟件命令如下 主站發出/命令：讀地址006B（十進制107）開始的0003（3）個寄存器地址。 從站返回/應答：03碼，返回06（十進制6）個字節寄存器，022B(555),0000(0),0064(100) STM32F407從機回答如下 Tx:066-01 03 00 00 00 0A C5 CD 命令解析：讀1號（01）從站寄存器（03），從00（00 00）開始，共10（00 0A）個寄存器。 Rx:067-01 03 14 05 4B 03 EA 08 FF 20 0C 05 4B 03 EA 08 FF 2D 00 2D 00 2D 00 EC 08 應答解析：01：地址；03：功能碼；14：字節數量10個（2進制14=10進制20） 05 4B ：2進制054B=10進制1355; 03 EA :1002; 08 FF:2303; 20 0C:8204; 05 4B:1355; 03 EA :1002; 08 FF :2303; 2D 00:115200; 2D 00 :115200;2D 00:115200; EC 08 :校驗碼-5112 源程序如下
Tx:068-01 03 00 00 00 0A C5 CD Rx:069-01 03 14 05 4B 03 EA 08 FF 20 0C 05 4B 03 EA 08 FF 2D 00 2D 00 2D 00 EC 08 Tx:070-01 03 00 00 00 0A C5 CD Rx:071-01 03 14 05 4B 03 EA 08 FF 20 0C 05 4B 03 EA 08 FF 2D 00 2D 00 2D 00 EC 08 Tx:072-01 03 00 00 00 0A C5 CD Rx:073-01 03 14 05 4B 03 EA 08 FF 20 0C 05 4B 03 EA 08 FF 2D 00 2D 00 2D 00 EC 08
Modbus通訊.7z
(306.4 KB, 下載次數: 215)
2020-5-13 17:42 上傳
點擊文件名下載附件
Modbus通訊改1圖片.rar
(2.05 MB, 下載次數: 140)
2020-5-13 15:38 上傳
點擊文件名下載附件
Modbus通訊改2.7z
(317.32 KB, 下載次數: 171)
2020-5-13 17:42 上傳
點擊文件名下載附件
MODBUS協議報文解析.rar
(33.47 KB, 下載次數: 135)
2020-5-13 15:38 上傳
點擊文件名下載附件
|
[復制鏈接]
不錯，學習了，謝謝分享
