請教關于6pin 7pin 非共陰共陽數碼管的單片機驅動思路

ID:475957 · 發表于 2020-5-15 10:36

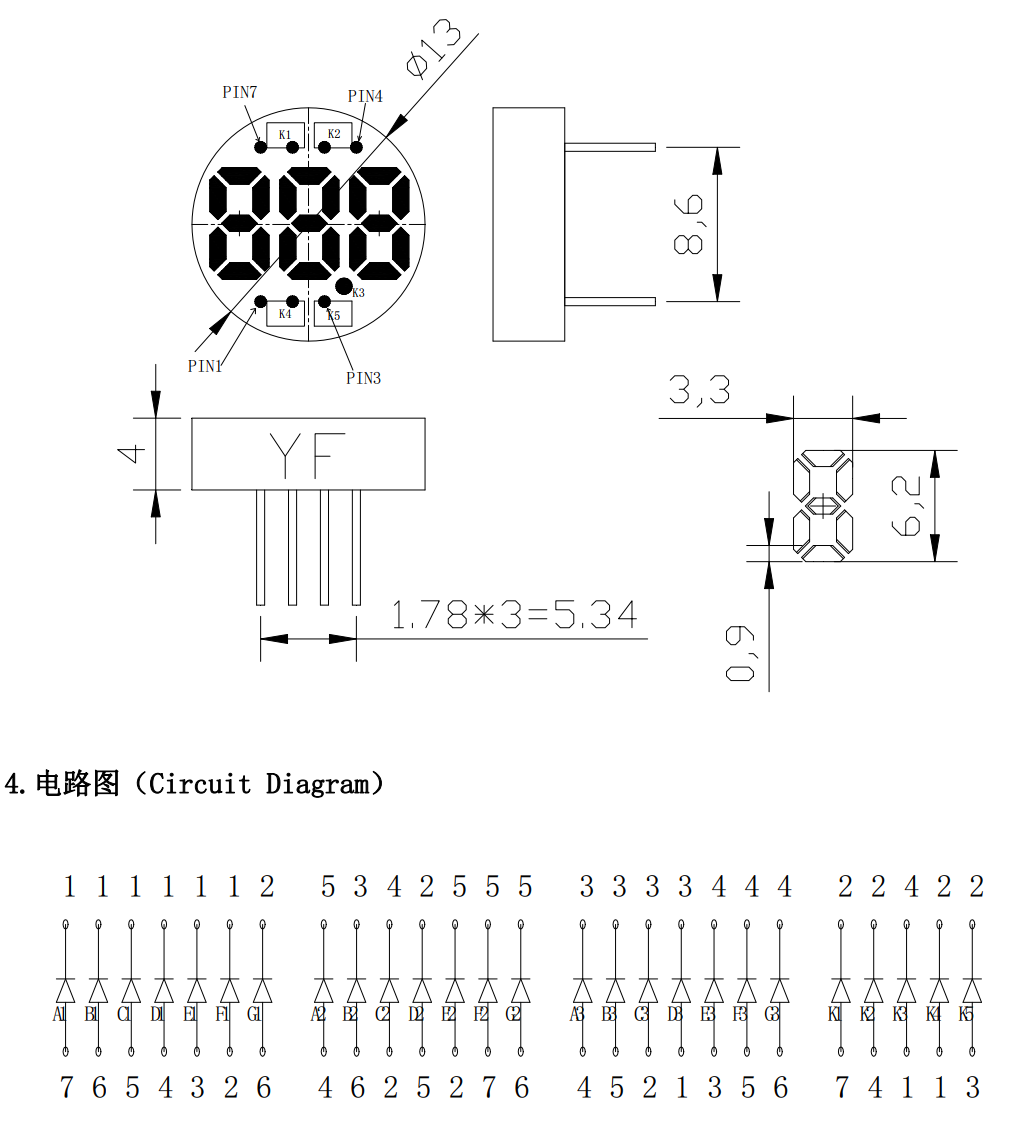

現在看到了這樣的一種數碼管，如下圖：

這種數碼管不同于共陰共陽的驅動方式，但是肯定需要?jiǎng)討B(tài)掃描顯示。
有看到網上說采用每顆LED單獨為一個點源來當做點陣屏的驅動的方式，但是這個有一定深度，還是理解不透這個思路。
請教大佬，這樣的數碼管，應該怎樣驅動，能否說下思路，能有源代碼最好，更能有助于理解。我是初學者，只用過51和HC89S003這兩顆芯片。

ID:452950 · 發表于 2020-5-15 13:17

這個帖子有答案
求助：可有認識這個小數碼管的朋友？求資料或驅動方式 http://www.zg4o1577.cn/bbs/dpj-185110-1.html

ID:267719 · 發表于 2020-5-15 13:38

這個是給類似STM32具備高阻IO的單片機用的。
舉例：SEG1A要亮，7置高，1置低，其他腳高阻。
顯示的時候1段1段顯示，這個總共26段每段顯示時長<=20ms/26=0.77ms。
當然，不亮的段可以跳過。

ID:213173 · 發表于 2020-5-15 13:40

查理復用IO驅動數碼管.docx (91.35 KB, 下載次數: 42)

ID:267932 · 發表于 2020-5-16 09:54

我寫過這個的驅動，是要放在定時器里掃的，建議你可以用萬能表，給數碼管任意兩個腳供電，就會點亮一個段，以A1為例，萬能表正極在數碼管腳七，負極在腳一，就會點亮A1這個段

ID:548551 · 發表于 2020-5-16 21:56

請問樓主搞定沒有? 如果沒有搞定你注明一下我給你源代碼,你看源代碼就能理解了. 如果搞定了就跳過了.

ID:475957 · 發表于 2020-6-11 08:49

xxpp2011 發表于 2020-5-15 13:17
這個帖子有答案
求助：可有認識這個小數碼管的朋友？求資料或驅動方式 http://www.zg4o1577.cn/bbs/dpj-1851 ...

多謝多謝，這都快一個月了，確實就是這個思路，需要點亮的引腳置高低，其余引腳高阻。原來51hei是沒有消息回復提醒的，我以為沒人回復我呢！

ID:475957 · 發表于 2020-6-11 08:50

carpcarey 發表于 2020-5-15 13:38
這個是給類似STM32具備高阻IO的單片機用的。
舉例：SEG1A要亮，7置高，1置低，其他腳高阻。
顯示的時候1 ...

多謝多謝，這都快一個月了，確實就是這個思路，需要點亮的引腳置高低，其余引腳高阻。原來51hei是沒有消息回復提醒的，我以為沒人回復我呢！

ID:475957 · 發表于 2020-6-11 08:51

xqleft 發表于 2020-5-16 21:56
請問樓主搞定沒有? 如果沒有搞定你注明一下我給你源代碼,你看源代碼就能理解了. 如果搞定了就跳過了.

已經搞定了。不過源代碼還是可以看看的，多謝多謝，這都快一個月了，確實就是樓上壇友們說的這個思路，需要點亮的引腳置高低，其余引腳高阻。原來51hei是沒有消息回復提醒的，我以為沒人回復我呢！
