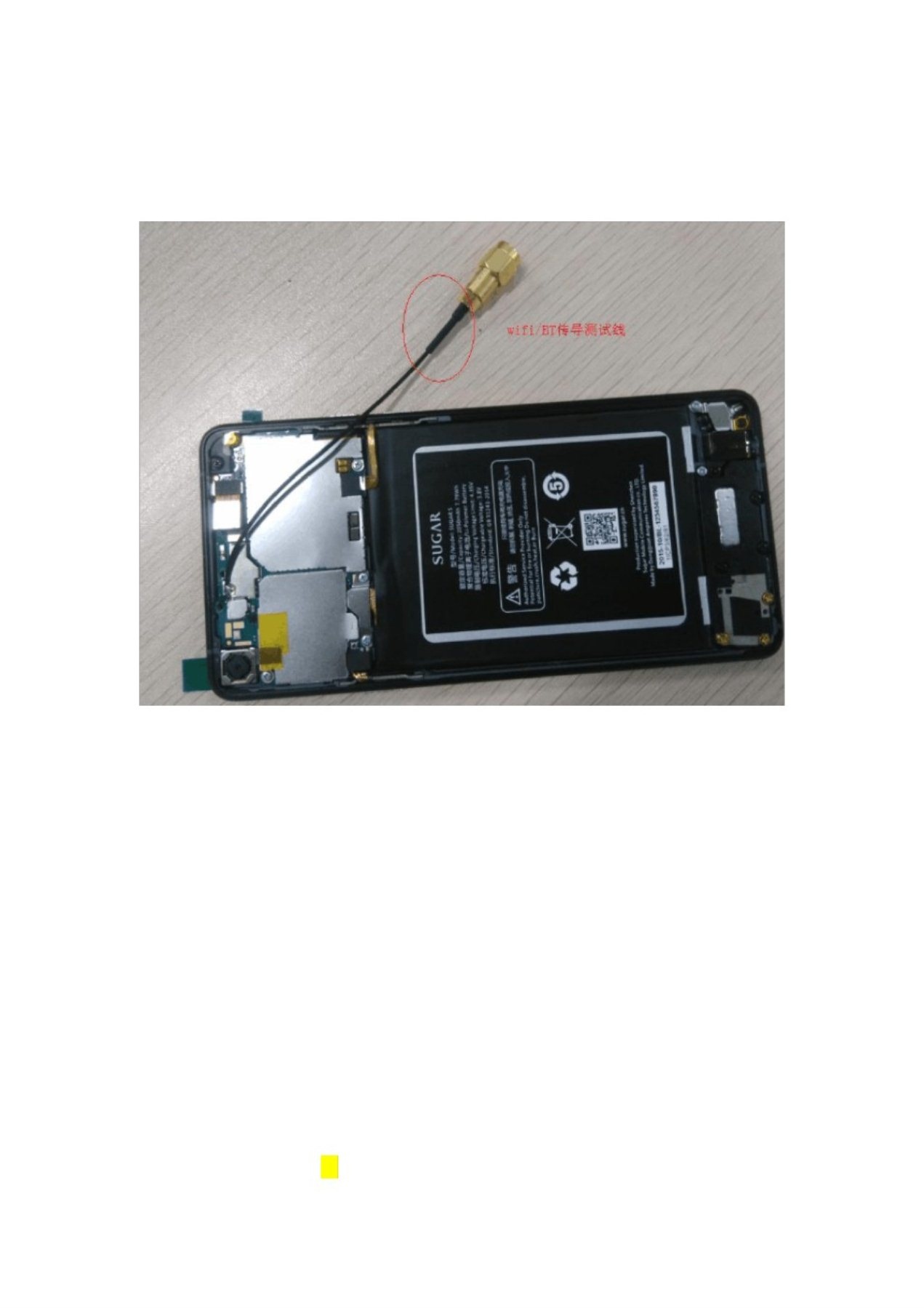

一：測試樣機如下圖 線損衰減 1.5db Wifi/BT測試方法
二測試環境： 電腦需安裝 QRCT工具，高通驅動，及 ADB 命令環境； ADB 命令環境打開 adb 文件夾，調用就可以了，也可以放在 C:\Documentsand Settings\user 文件夾下，開始菜單 -cmd 調用。
三：測試步湊 1：打開 usb調試： 設置 --------關于手機 --------連續點擊版本號 -------- 直至提示您已處于開發模式 --------返回到設置菜單 ----------進入開發者選項 ---------勾選 USB調試框 2：輸入命令： 電腦開始，運行， cmd 然后輸入如下紅色字體命令：
? C:\Documents and Settings\guohai.zheng>adb remount ? remount succeeded
? C:\Documents and Settings\guohai.zheng>adb root ? adbd is already running as root ?
? C:\Documents and Settings\guohai.zheng>adb shell ? root@SS016:/ #su
? ? | suroot@SS016:/ |
#ps | grepptt* |
| ? | ps | grepptt* |
|
| ? | root 8 | 2 0 | 0 | c018fc84 00000000 S rcu_preempt | ? | root 57 | 2 0 | 0 | c0133fb4 00000000 S crypto |
? root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti ? wifi 264 1 3964 824 ffffffff b6efec6c S /system/bin/ptt_socket_ap ? p ? ? | root@SS016:/ kill -9 264 | #kill -9 264 |
| ? ? ? | root@SS016:/ps | grepptt*root 8 | #ps | grepptt*
2 0 |
0 |
c018fc84 |
00000000 S rcu_preempt | ? | root 57 | 2 0 | 0 | c0133fb4 | 00000000 S crypto |
? root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti ? root@SS016:/ #insmod /system/lib/modules/wlan.kocon_mode=5
? insmod /system/lib/modules/wlan.kocon_mode=5 ? root@SS016:/ #ptt_socket_app -f ? ptt_socket_app -f

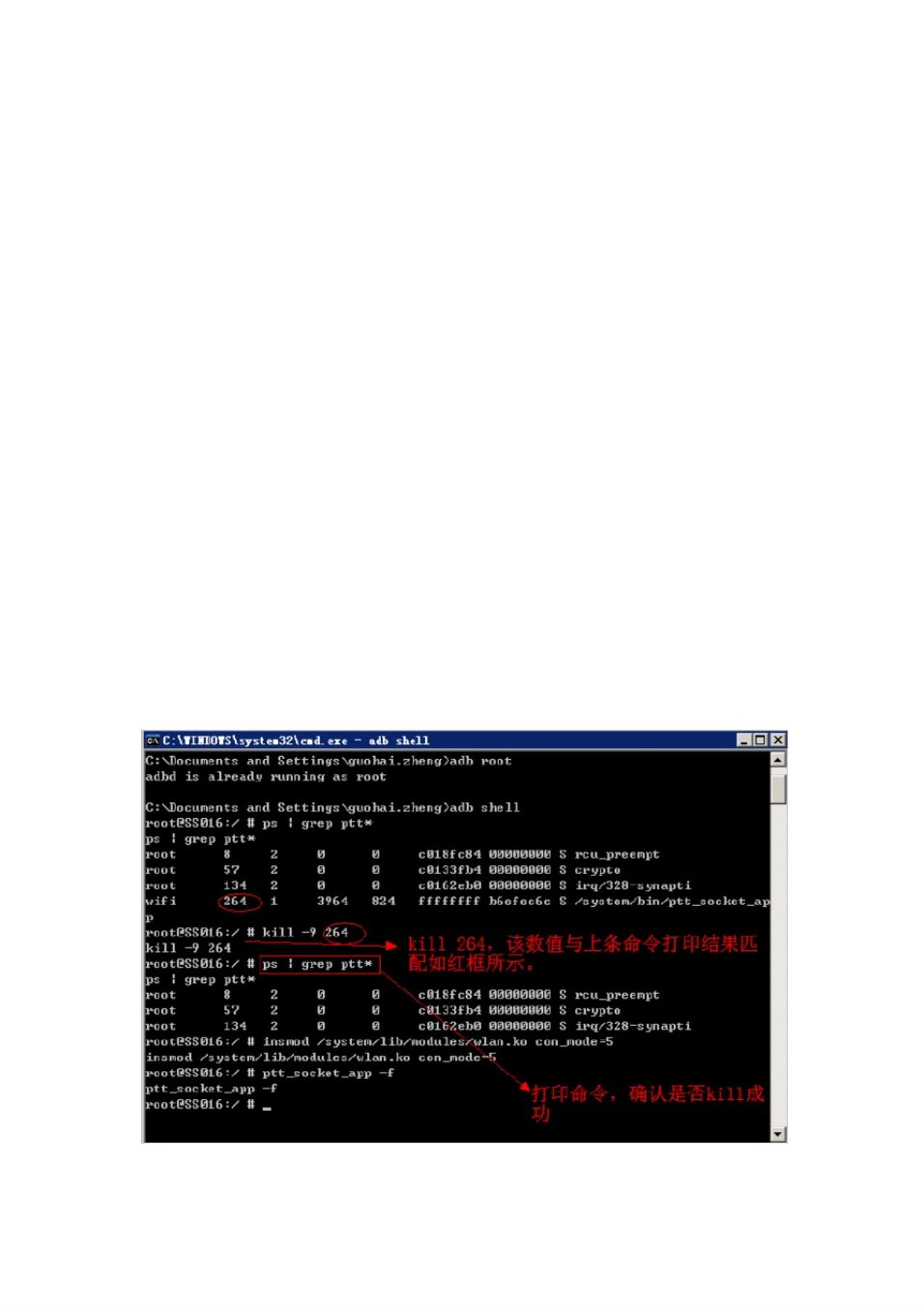

? root@SS016:/ # ? 輸入的命令如下圖
 3：高通 QRCT工具控制手機發射 wifi信號：

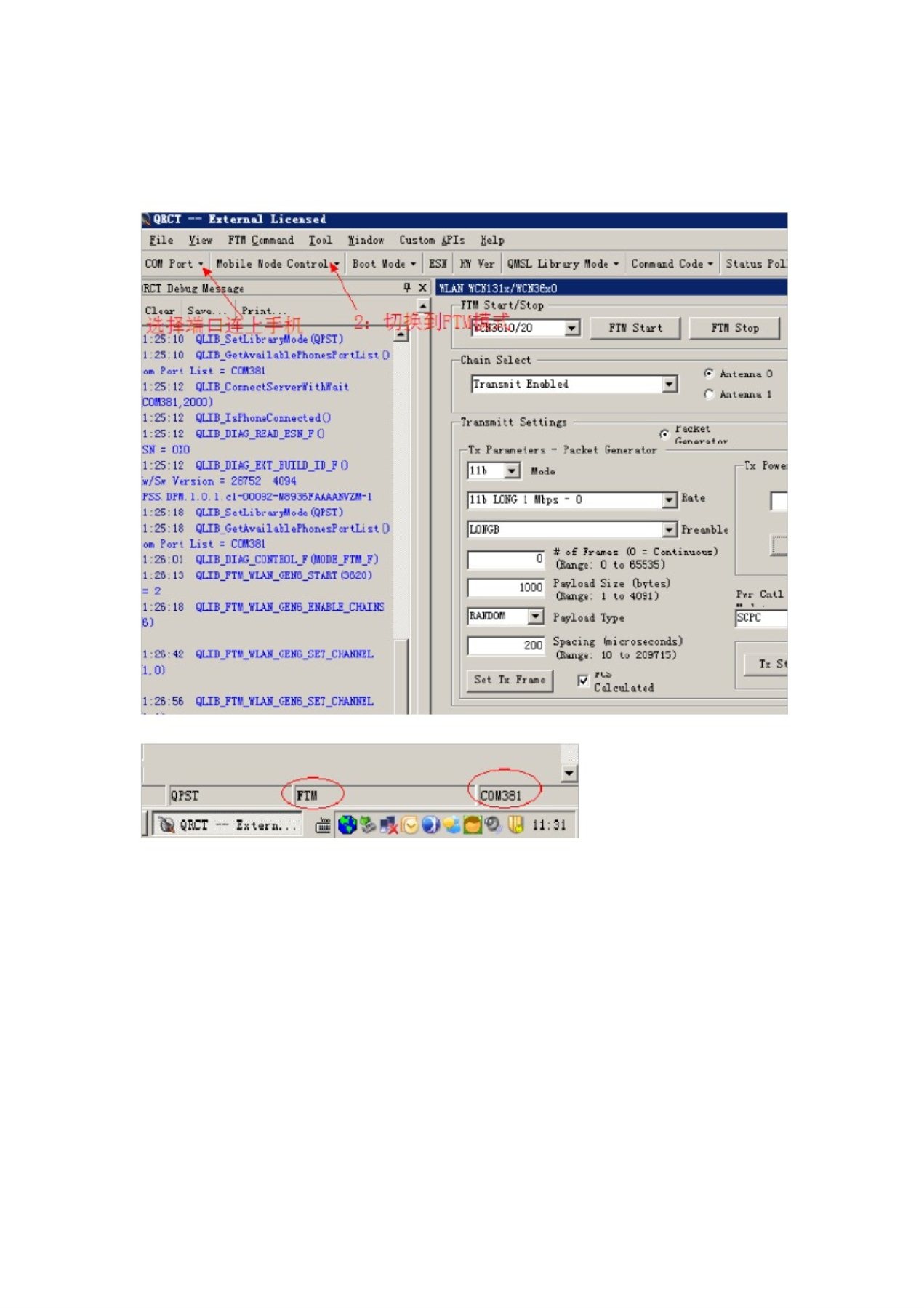

然后連上高通 QRCT工具可以進行非信令測試。具體設置如下圖： 1）先用 QRCT連上手機，切換到 FTM 模式如下圖：
如果連接成功及切換模式成功，會在軟件右下角有如下顯示

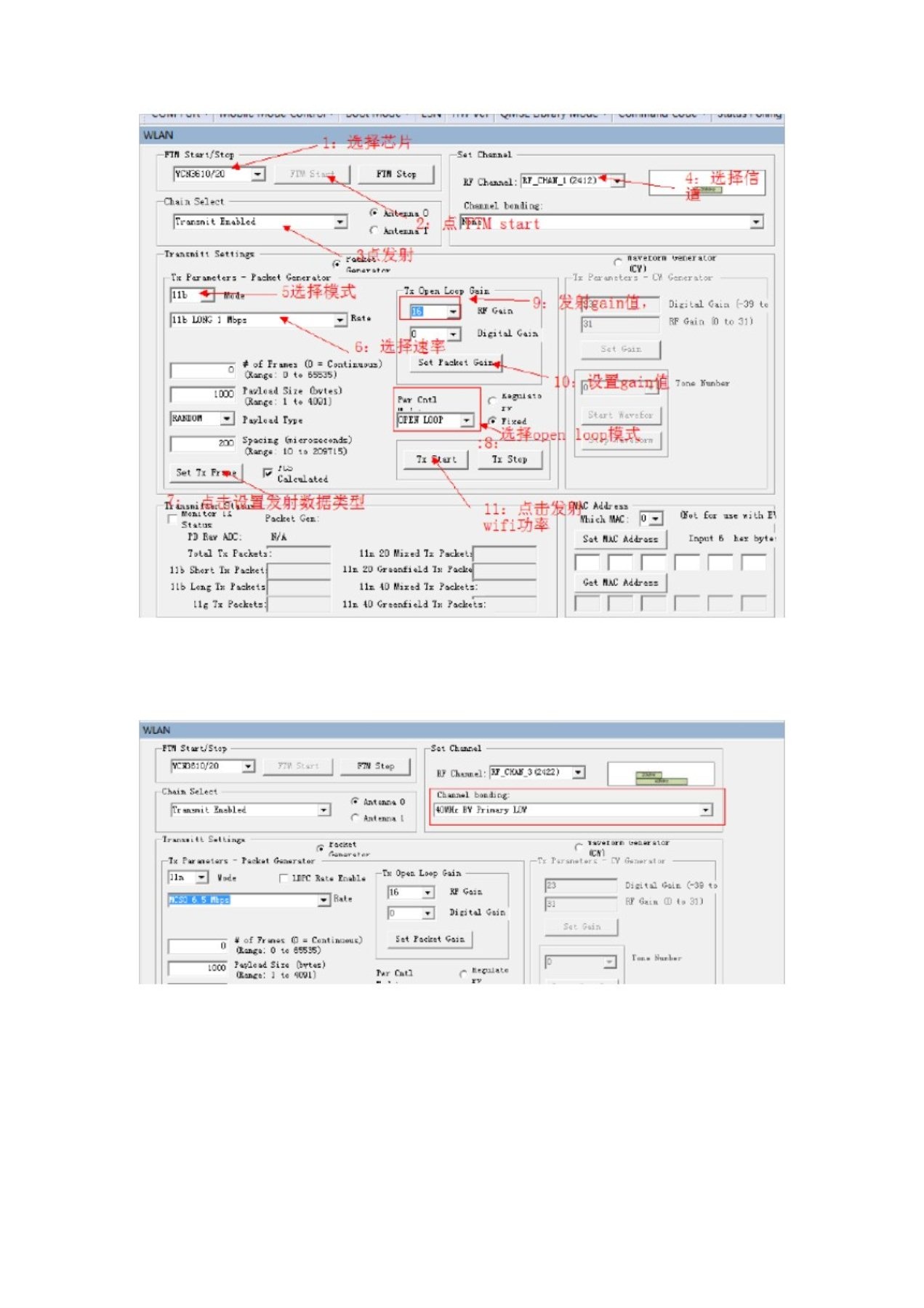

備注： CTA -wifi 測試說明： 需測試： 11b 低速率（ 1Mbps ）高速率（ 11Mbps ）模式下分別高低信道的性能 11g 低速率（ 6Mbps ）高速率（ 54Mbps ）模式下分別高低信道的性能 11n-20M/40M 低速率（ 6.5Mbps ）高速率（ 65/135Mbps ）模式下分別高低信道的 性能 同時還測 11b ， 11g， 11n 單載波發射性能與速率無關，共測試三臺樣機。樣機之 間有一致性要求，差異不能太大 2）選擇 FTM command --------wlan-------wlan wcn131X/wcn36X0；然后按如下圖設 可以對手機 wifi 進行 11b 模式低速率進行非信令強發。如下圖：
同理重復更改 step 4：切換高信道 ch 13； Step 5：切換 11g，11n 模式； Step 6：切換不同速率對 11b， 11g，11n 進行切換測試。 測試 11n 40M 需要在如下圖將信道帶寬改為 40M，默認是 20M。
 CTA 藍牙測試說明： BT2.0測試是配對儀器跑腳本，操作比較簡單， BT4.0需要強發信號出來，測試。測試需要三臺焊線樣機可以共用 WIFI 樣機
BT測試方法

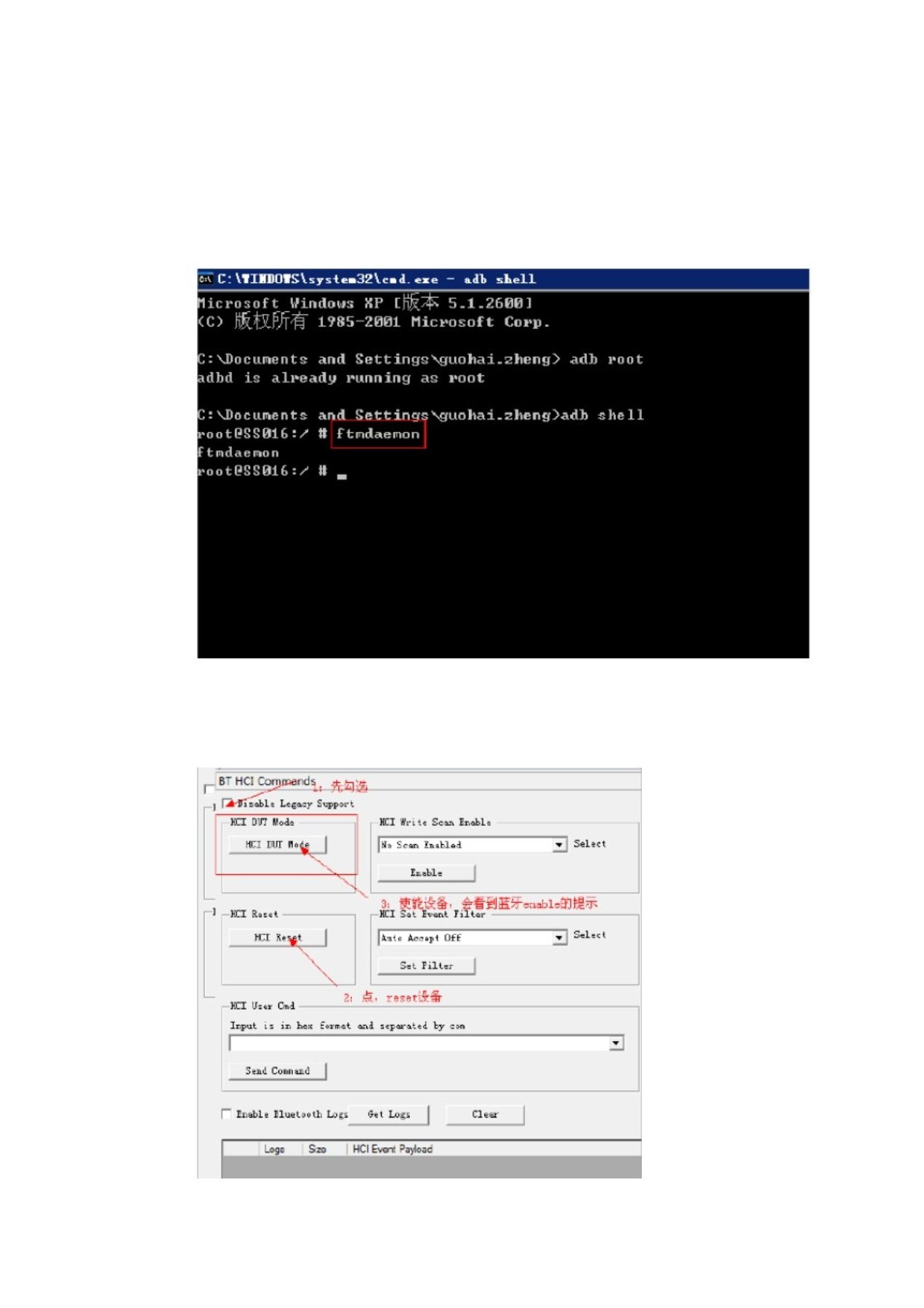

? 1：開始 -運行 -cmd 命令：輸入命令如下圖：
?
? 2：然后再連上高通工具 QRCT，將手機進入 FTM 模式，選擇 FTM command------BT---HCI command先 reset 下手機， ? 如下圖：
?
 3：BT2.0 測試到這一步可以用焊線的樣機用 cable 線連上儀器配對，就可以測試了。

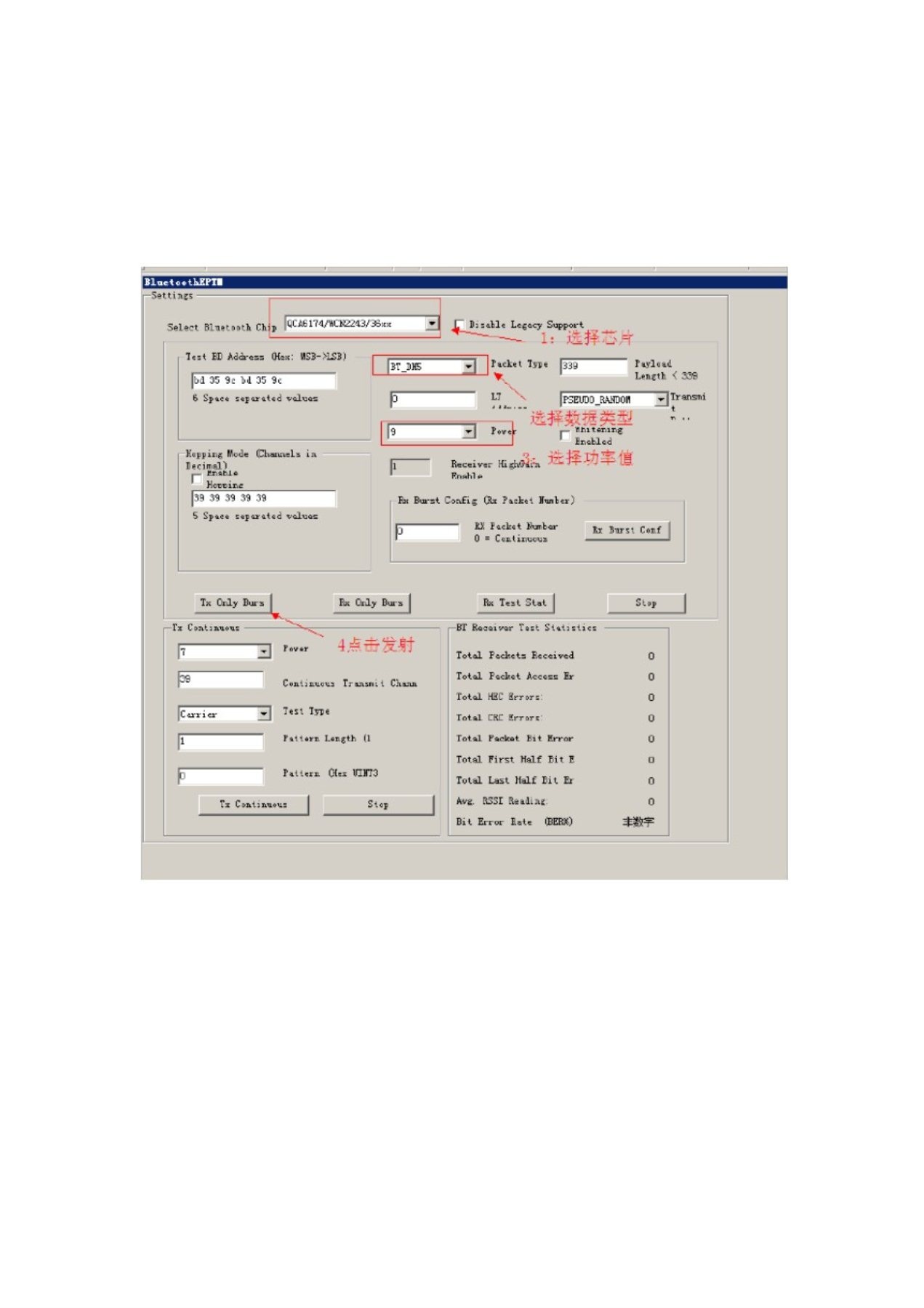

如果用非信令方式測試 需要再選擇 FTM command------BT---EPTM—選擇相應的 IC 進行測試。如下圖

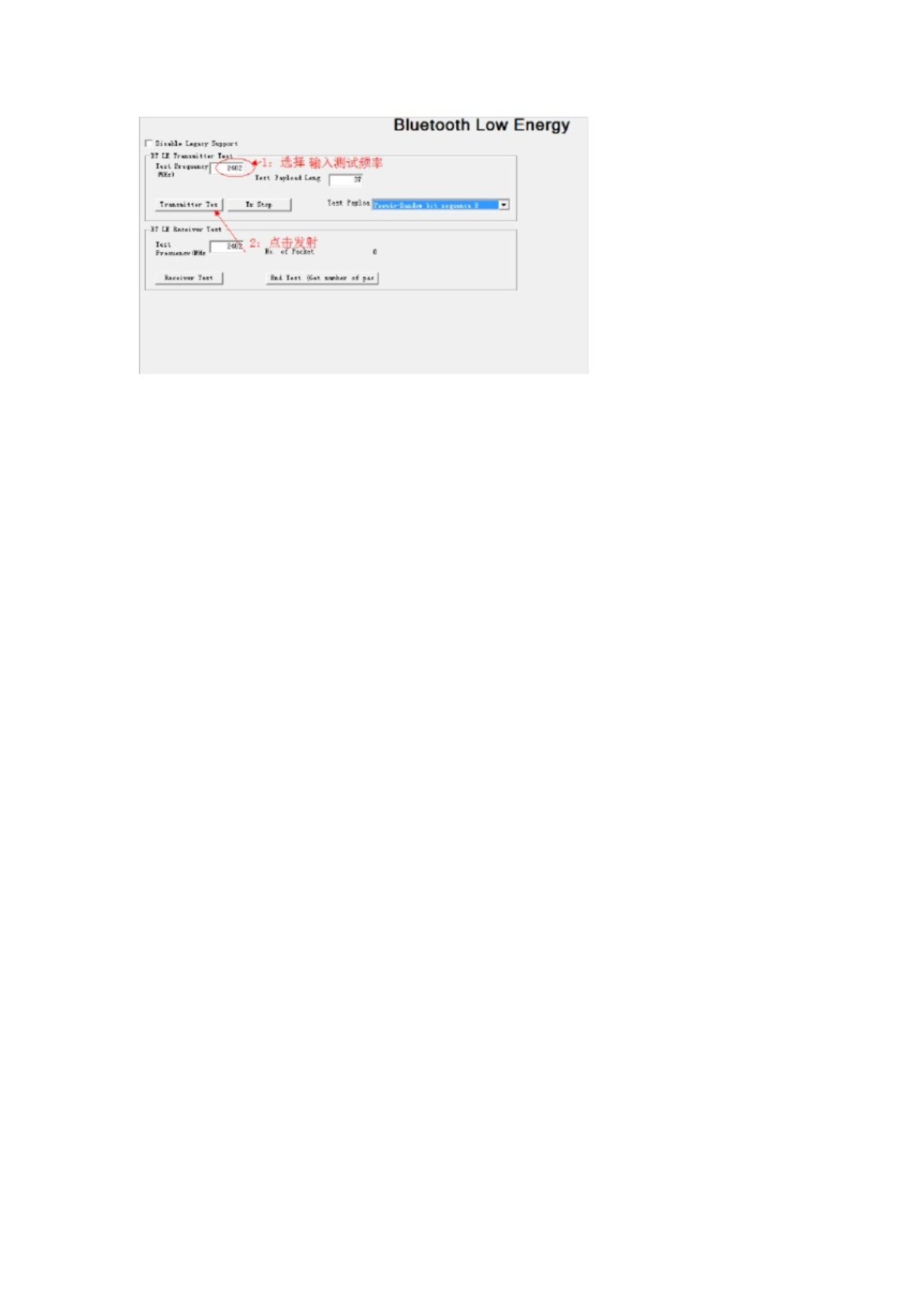

4：BT 4.0測試： QRCT菜單 FTM command----BT -----LE只需設置測試頻率點擊發 射即可。如下圖
|
