Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列015_lcd2004一線屏

ID:371233 · 發表于 2020-5-18 22:18

本帖最后由 kaillen 于 2020-5-20 13:37 編輯

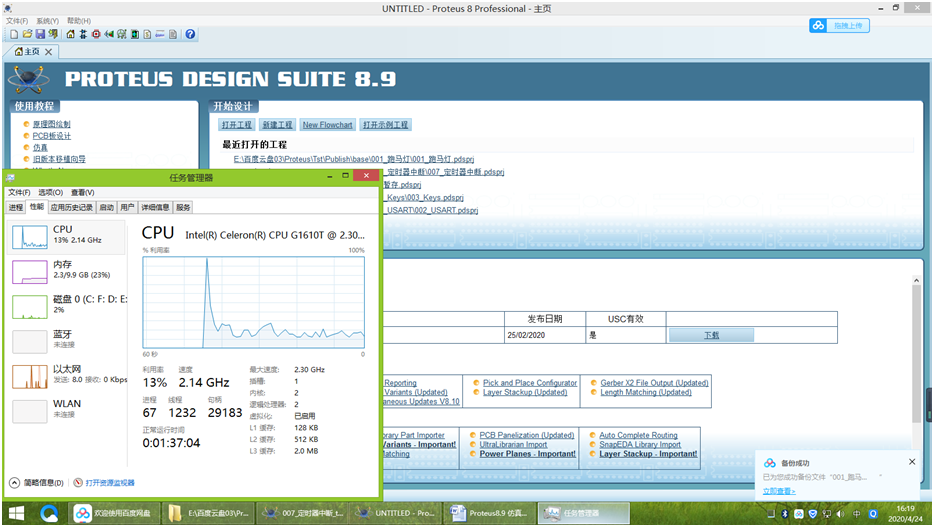

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

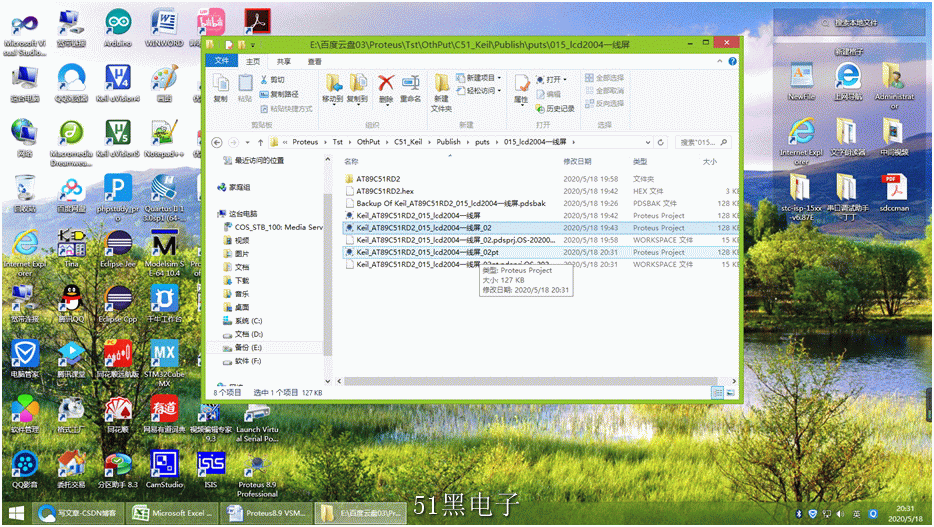

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

四，編輯main.c 代碼如Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列015_lcd2004一線屏(如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#include "comds.h"

#define Buf_Max 50

u8 xdata Rec_Buf[Buf_Max];
u8 t= 0;
u8 uart1temp= 0x33;
u8 code *table[4]= {" Kaillen Works ",
                                                            "  Wellcom YOU!",
                                                            " Code Made ",
                                                            "  --Ziegler Yin" };

void Uart1() interrupt 4
{
      if(RI)                //接收到數據的中斷
      {
            RI=0;       //清除中斷標志
            uart1temp=SBUF;
            if(t==Buf_Max) t= 0;
            Rec_Buf[t]= uart1temp;
            t++;
      }
}

void main()//主函數
{
      UInit();
      while(1)       //程序循環發送
      {
            while(!RI) {
                     init();
                     wrt_lin('0');
                     mprint(table[0]);       //共有十一個字符
                     mprint("\r\n");
                     delayms(1000);                //兩個字符串之家間隔一秒
                     wrt_lin('1');
                     mprint(table[1]);       //共有十一個字符
                     mprint("\r\n");
                     delayms(1000);                //兩個字符串之家間隔一秒



                     wrt_lin('2');
                     mprint(table[2]);       //共有十一個字符
                     mprint("\r\n");
                     delayms(1000);                //兩個字符串之家間隔一秒
                     wrt_lin('3');
                     mprint(table[3]);       //共有十一個字符
                     mprint("\r\n");
                     delayms(1000);                //兩個字符串之家間隔一秒

                     if(Rec_Buf[0]>0){
                              mprint(Rec_Buf);       //共有十一個字符
                              mprint("\r\n");
                              mZero(Rec_Buf);
                              t=0;
                     }
            }
            delayms(100);                //兩個字符串之家間隔一秒
      }
}Comds.h:

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#ifndef __CMDS_H_
#define __CMDS_H_

#include "muart.h"

void wrt_lcd(u8 com);
void wrt_lin(u8 com);
void UInit(void);
void init(void);

#endif

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

七，點擊窗口左下方仿真按鈕，可見lcd2004一線屏上信息顯示在屏。 (如下圖8，9，10所示)

圖8

圖9

圖10

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

九，系列的001-003虛擬仿真與開發板對應已證明：虛擬仿真程序對于開發板有效，之后不再➕上下載到開發板的介紹。

附件Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列015_lcd2004一線屏在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
