▲前段時間做了一個耳機放大器,用Protel99SE畫的圖,是單面板,手工做的PCB。
下載附件
2020-5-20 15:03 上傳
▲這個電路包括兩路話筒放大、一路線路輸入、兩路耳機放大,耳機放大部分是47耳放,做完之后用耳機測試,效果不錯,但是,±12V雙電源,電路復雜,想改成單電源,簡化一下電路,主要為了是在使用的時候更方便一些。
下載附件
2020-5-20 15:03 上傳

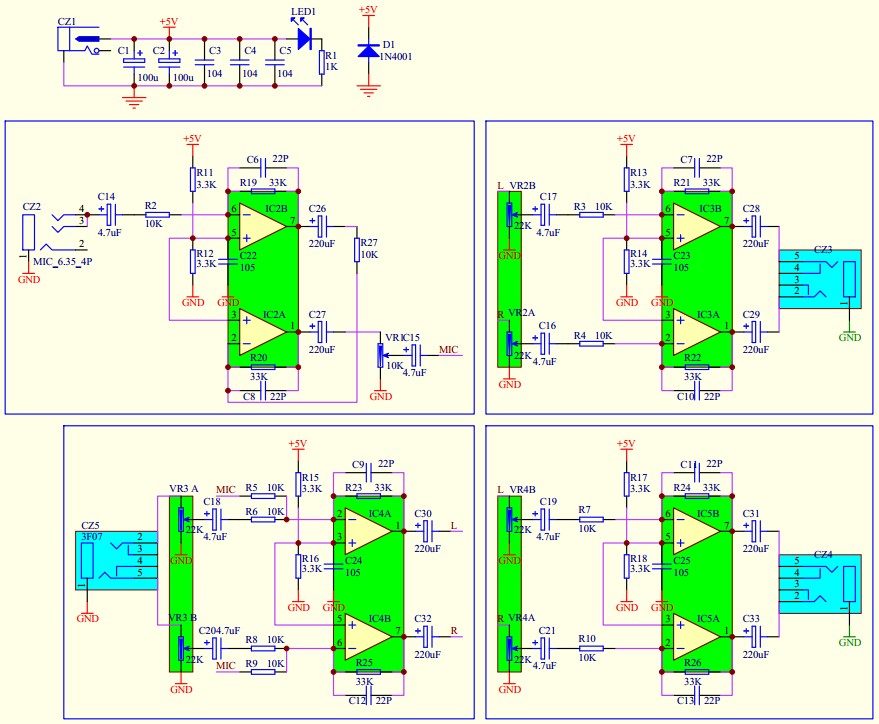

▲最終簡化成這個樣子,畫單面板,為了提高PCB布通率,我采取的方法是把運放的兩個單元和雙聯電位器的兩個單元做成子件,也就是根據PCB走線的情況,可以調換綠色部分的運放單元和雙聯電位器的單元位置,讓PCB的走線更加簡捷一些,這樣可能會帶來左右聲道顛倒,我又把藍色部分的立體聲插座做了兩種左右聲道不同的元件,更換這兩種元件就可以交換聲道,保證左右聲道不顛倒,和雙電源的耳放相比,少用了兩個雙運放,只用了四個雙運放,最大希望是5V都可以用,實在不行9V、12V也可以。
我用99SE的習慣是所有的原理圖元件和PCB封裝全部自己做,99SE自帶的原理圖元件和PCB封裝一個也不用。
下載附件
2020-5-20 15:03 上傳
我自制的雙運放元件有整個元件的,帶電源引腳正輸入端在上的子件和在下的子件,隱藏管腳單電源子件的,把雙聯電位器做成兩個子件,左右聲道位置相反的兩個立體聲插座元件,雙聯電位器以圖形方式表示向上滑是聲音大,向下滑是聲音小,這就保證我不會把旋鈕的音量轉動方向做反,這次畫圖主要就是用到了運放單電源子件、雙聯電位器子件、兩個不同聲道的立體聲插座元件。最近下載安裝了AD20.1.7,可能是目前AD軟件的最新版本,99SE用了十幾年了,很想用最新的AD軟件畫圖,就準備用這個簡單的電路試試AD20是否好用?為了快速試出結果,就在99SE里把這個電路的布局搞完,用AD20轉換,在AD20里直接布線,最大希望就是AD的布線要比99SE好用。99SE幾乎所有的弱點我都已經克服,唯獨就是感覺布線效率太低了,特別是類似于總線的布線,99SE的布線效率更低,雖然這個電路里沒有總線,那也先試試一般的布線是不是比99SE好用?滿心歡喜地用99SE迅速修改完原理圖,更新到PCB,一時性急,忘了布局,就經過一番折騰,用AD20新建了項目文件,把原理圖文件和PCB文件升級加載進項目,開始用AD布局。
下載附件
2020-5-20 15:03 上傳
AD20原理圖顯示的元件,比99SE細膩了很多,然而布局的時候發現有幾個子件是錯誤的,需要改正,難道要回到99SE里改,主要是用到自制的封裝庫,現在AD20里面可是連一個庫文件都沒有,怎么更換封裝?想到99SE沒有任何庫文件的情況下,只要更改的封裝PCB里有,復制封裝更改序號用原理圖更新PCB添加網絡,99SE能做到,AD20肯定也能做到,又是一陣折騰用總算把子件錯誤的封裝改好了,就是感覺操作比99SE還要復雜。
下載附件
2020-5-20 15:03 上傳
設置子件地方找了半天才找到,原來是被鎖住了,要先打開鎖才能設置子件,這個也太惡心了吧?鎖住干什么?難道怕操作者誤動作?還是怕程序不穩定要鎖起來?無論如何也想不通要鎖起來的理由,難道AD覺得操作不夠復雜再搞復雜一點?現在可以布局了。
下載附件
2020-5-20 15:03 上傳
最不習慣的就是AD的這種動態式網格,99SE是固定網格,元件的移動網格和走線的網格是分開設置的,這對布局非常有利,然而AD卻把元件的移動網格和走線網格混為一談,眉毛胡子一把抓。
下載附件
2020-5-20 15:03 上傳
以雙電源耳放為例,布局肯定是所有封裝的焊盤放在100mil的交叉點上,或者100mil網格的1/2處、1/4處,走線最方便,我畫PCB圖是以英制為主,就目前大部分元件封裝而言,肯定英制最方便,我在AD20里到處找,看看能否設置為固定網格,可是就是找不到。
下載附件
2020-5-20 15:03 上傳
移動元件封裝的時候發現,元件的相對坐標可以是任意一個焊盤,完了!這還了得,亂套了,元件封裝只能有一個相對坐標,怎么能有多個相對坐標?
下載附件
2020-5-20 15:03 上傳

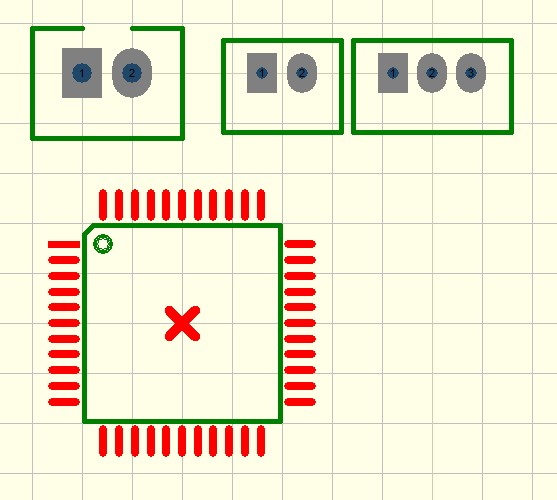

比如XH2.54的插座,焊盤之間的距離是100mil,那么不管多少腳的這種插座,相對坐標在任意一個焊盤中心都可以,PH2.0的插座,焊盤之間的距離是2毫米,兩腳的這種插座相對坐標只能是兩腳之間,三腳的這種插座相對坐標只能在中間腳的焊盤中心,以此類推,TQFP44封裝的焊盤是公制,相對坐標肯定是元件封裝中心位置,難道為了布局,還要記住每個封裝的相對坐標位置?AD14可以顯示封裝相對坐標位置,AD20在哪里找不到,就算可以找到,難道還要看著相對坐標布局,這個好像叫做脫褲子放那個啥?
下載附件
2020-5-20 15:03 上傳

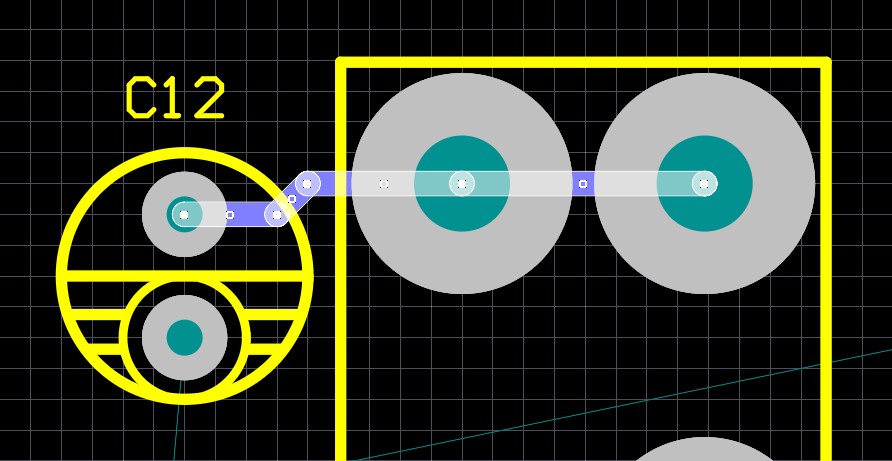

拉線的時候,發現沒有99SE好用,像這一個小焊盤和兩個大焊盤,以99SE的拉線方式,很難做到全部線經過圓心,我的畫圖習慣是所有經過焊盤的走線必須經過圓心,不經過圓心的走線太難看了。
下載附件
2020-5-20 15:03 上傳
仔細研究,要多點幾下,從小焊盤拉線到大焊盤才能達到這個效果,從大焊盤拉線到小焊盤,無論如何也不能達到這個效果,99SE不管往哪個方向拉線,都能做到這個效果。
下載附件
2020-5-20 15:03 上傳
就這么簡簡單單的一個電路,為了熟悉AD20的操作,一共花了兩、三天的時間,連布局都沒有搞好,萬般無奈,還是回到99SE繼續畫圖。
下載附件
2020-5-20 15:03 上傳

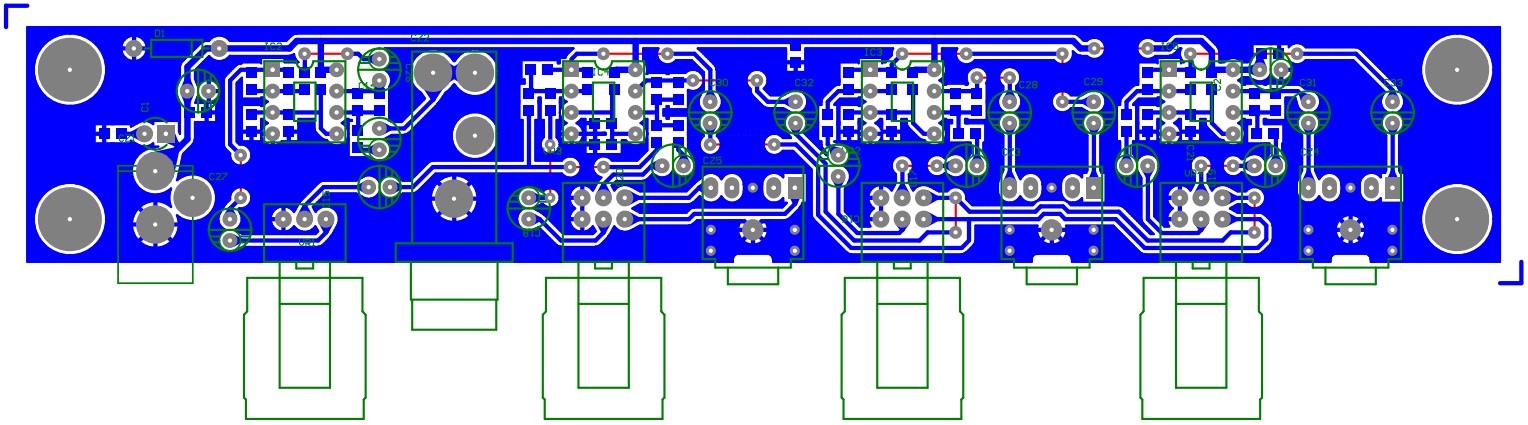

回到99SE,輕車熟路,兩三個小時的時間,基本上畫完了,這個電路最后把7805的電源部分也去掉了,打算把電源分開做。
下載附件
2020-5-20 15:03 上傳

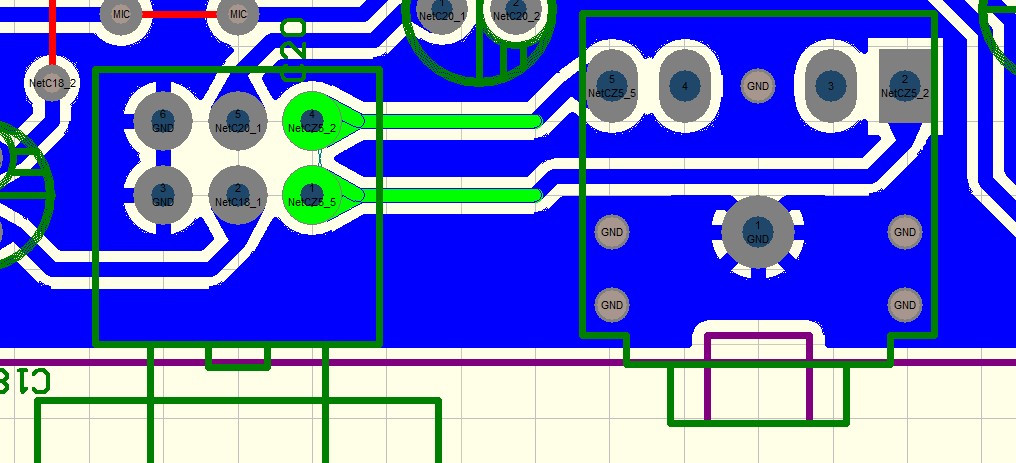

最后檢查聲道,線路輸入部分立體聲插座2腳是左聲道,5腳是右聲道,這部分電路沒有問題。
下載附件
2020-5-20 15:03 上傳

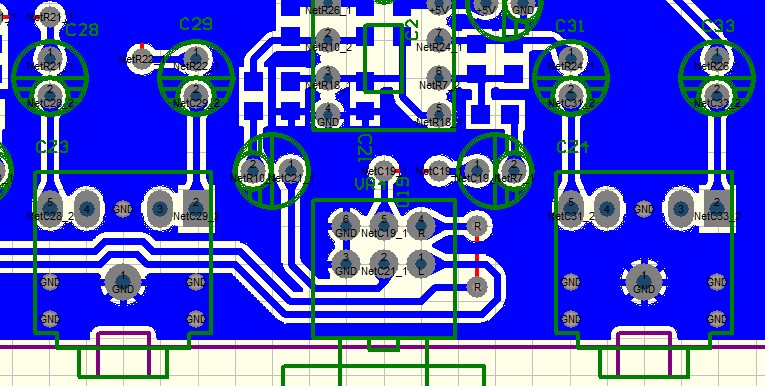

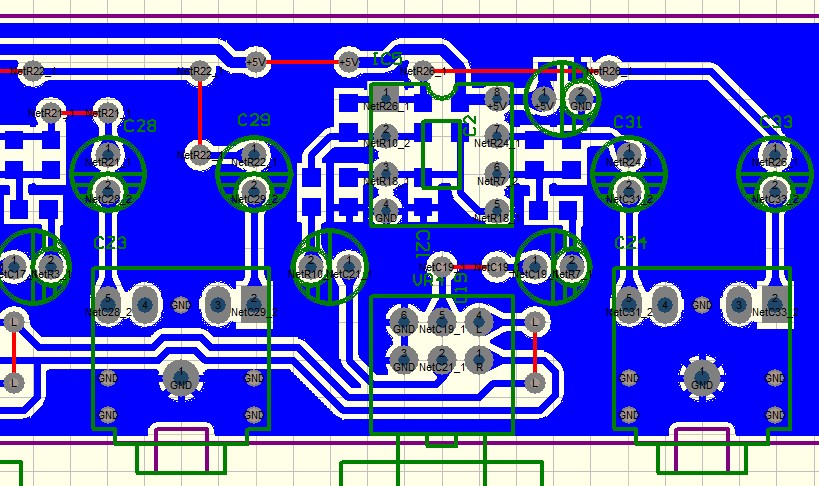

耳放部分的聲道是卻是錯的,而且兩個耳放部分都是錯的。
下載附件
2020-5-20 15:03 上傳

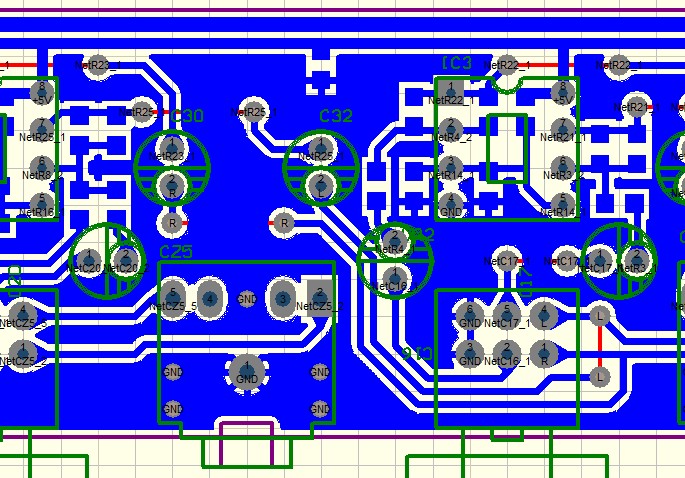

兩路耳放的走線已經比較簡捷了,交換兩個立體聲插座的左右聲道倒也沒有什么問題。
下載附件
2020-5-20 15:03 上傳
然而交換線路輸入立體聲插座的左右聲道改動最少,
下載附件
2020-5-20 15:03 上傳

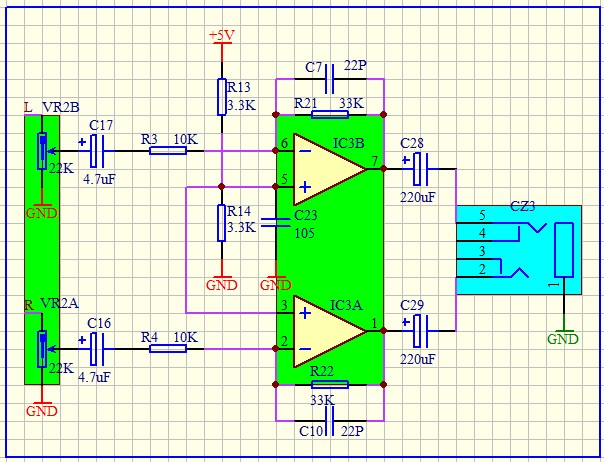

就用一個聲道相反的立體聲插座原理圖元件換掉
下載附件
2020-5-20 15:03 上傳
更新PCB,需要改動的部分立馬報錯。
|
