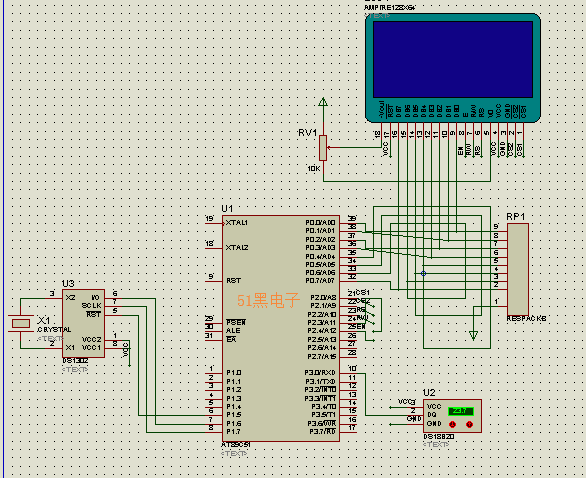

無字庫LCD12864的源程序和Proteus仿真圖

[復制鏈接]
ID:769160 發表于 2020-6-4 10:08 | 顯示全部樓層 |閱讀模式
用12864仿真數字電壓表

單片機源程序如下:
  1. #include<reg51.h>
  2. #include<intrins.h>
  3. #define uchar unsigned char
  4. #define uint unsigned int

  6. unsigned char code liu[]= // 劉
  7.         {0x00,0x08,0x28,0x49,0x8A,0x0C,0xC8,0x38,0x08,0x00,0xF8,0x00,0x00,0xFF,0x00,0x00,
  8.         0x40,0x20,0x10,0x08,0x04,0x03,0x06,0x38,0x10,0x00,0x07,0x20,0x40,0x3F,0x00,0x00
  9. };

  11. unsigned char code si[]=
  12. {0x00,0x00,0x00,0xFE,0x92,0x92,0x92,0xFE,0x92,0x92,0x92,0x92,0xFE,0x00,0x00,0x00,
  13. 0x20,0x38,0x00,0x00,0x3C,0x40,0x40,0x42,0x4C,0x40,0x40,0x70,0x04,0x18,0x30,0x00
  14. };

  16. unsigned char code si1[]=
  17. {0x00,0x00,0x00,0xFE,0x92,0x92,0x92,0xFE,0x92,0x92,0x92,0x92,0xFE,0x00,0x00,0x00,
  18. 0x20,0x38,0x00,0x00,0x3C,0x40,0x40,0x42,0x4C,0x40,0x40,0x70,0x04,0x18,0x30,0x00};

  20. sbit CS1=P2^0;//片選1,低電平有效，CS1=0開左屏幕，CS1=1關左屏幕
  21. sbit CS2=P2^1;//片選2，低電平有效，CS2=0開右屏幕，CS2=1關右屏幕
  22. sbit RS=P2^2;//數據，指令選擇信號，RS=1為數據操作，RS=0為寫指令或讀狀態（一般為讀忙標志）
  23. sbit RW=P2^3;//讀寫選擇信號，RW=1為讀選通，RW=0為寫選通
  24. sbit EN=P2^4;//讀寫使能信號
  25. void busy()//忙檢測函數
  26. {
  27.         P0=0X00; //這句不能少
  28.         RS=0; //表示寫或讀，1為數據操作
  29.         RW=1;//RW為1時表示讀取12864的信息
  30.         EN=1;
  31.         while(P0&0X80);//P0&0X80結果為真則一直執行空操作，也就是說P0&0X80為0則結束循環
  32.
  33.         EN=0;
  34. }
  35. void wcmd(uchar cmd)
  36. {
  37.         busy(); //每次寫入指令或數據之前都進行忙檢測
  38.         RS=0;
  39.         RW=0;
  40.         P0=cmd;
  41.         EN=1;_nop_();_nop_();//在EN下降沿寫入數據和指令
  42.         EN=0;
  43. }
  44. void wdata(uchar dat) //寫命令和寫數據只在RS=0或RS=1上不同，其余都相同
  45. {
  46.         busy();
  47.         RS=1;
  48.         RW=0;
  49.         P0=dat;
  50.         EN=1;_nop_();_nop_();//在EN下降沿寫入數據和指令
  51.         EN=0;
  52. }
  53. void set_page(uchar page)//設置頁，12864LCD共有8頁，每頁有8行點陣點。
  54. {
  55.         page=0xb8|page;  //首頁地址為0XB8
  56.         wcmd(page);                  //page取值范圍為0~7,表示第1到8頁
  57. }
  58. void set_line(uchar line)//設置顯示的起始行，共有0--63行，一般從0行開始顯示
  59. {
  60.         line=0xc0|line;  //起始行地址0XC0
  61.         wcmd(line);        //line取值范圍為0~63，表示第1到64行
  62. }
  63. void set_column(uchar column)//設置顯示的列
  64. {
  65.         //column=column&0x3f; //列的最大值為0X3F，即64
  66.         column=0x40|column;         //列的首地址為0X40,
  67.         wcmd(column);                 //column的取值范圍為0~63，共64列
  68. }

  70. void select_screen(uchar screen)//選屏，screen取值范圍為0,1,2
  71. {
  72.         switch(screen)
  73.         {
  74.                 case 0:CS1=0;CS2=0;break; //全屏
  75.                 case 1:CS1=0;CS2=1;break;  //左半屏
  76.                 case 2:CS1=1;CS2=0;break;  //右半屏
  77.                 default:break;
  78.         }
  79. }
  80. void clear_screen(uchar screen)//清屏
  81. {
  82.         uchar i,j;
  83.         select_screen(screen);//先選屏
  84.         for(i=0;i<8;i++)//控制頁數0--7，共8頁
  85.         {
  86.                 set_page(i);//設置頁
  87.                 set_column(0); //設置列，每頁都從第1列開始，共64列
  88.                 for(j=0;j<64;j++)//控制列數0--63，共64列
  89.                 wdata(0x00);//寫入0，列地址指針會自動加1
  90.         }
  91. }
  92. void init()        //LCD初始化
  93. {
  94.         busy(); //忙檢測
  95.         select_screen(0);//選屏，全屏
  96.         wcmd(0x20);
  97.         select_screen(0); //選屏，全屏
  98.     wcmd(0x00);
  99.         select_screen(0); //選屏，全屏
  100.         clear_screen(0);  //清屏
  101.         set_line(0);          //起始行：0
  102. }
  103. void show(uchar screen,uchar page,uchar column,uchar *p)//顯示一個漢字，一個漢字有32字節數據
  104. {
  105.         uchar i;        //screen表示選擇屏幕，page表示頁，column表示列，*p表示漢字的數組
  106.         select_screen(screen); //選屏
  107.         set_page(page);           //設置頁，寫上半頁
  108.         set_column(column);//設置列
  109.         for(i=0;i<16;i++) //控制16列的數據輸出
  110.         wdata(p[i]);   //漢字的上半部分
  111.         set_page(page+1); //寫下半頁
  112.         set_column(column);        //控制列
  113.         for(i=0;i<16;i++) //控制16列的數據輸出
  114.         wdata(p[i+16]);         //漢字的下半部分
  115. }


  118. void main()
  119. {
  120.         //unsigned char i;
  121.         init();  //LCD初始化
  122.         clear_screen(0); //清屏
  123.         set_line(0);   //顯示開始行
  124.         //1表示左屏顯示，0表示從0頁開始顯示。因為一頁只有8行點，
  125.         //而顯示一個漢字需要16行點（整屏有64行點），所以顯示一個漢字需要2頁
  126.         //第0頁顯示"歡"字的上半部分，第1頁顯示"歡"漢字的下半部分
  127.         //2*16表示從第32列開始顯示，前面空出0~31列（即2個字的位置）
  128.         show(1,0,1*16,liu);
  129.         show(1,0,2*16,si);
  130.    show(1,0,3*16,si1);
  131.         while(1);
  132. }
復制代碼

所有資料51hei提供下載:
12864的程序和仿真圖.rar (19.94 KB, 下載次數: 24)
