Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列022_lcdNokia3310_5510

ID:371233 · 發表于 2020-6-5 03:08

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

四，編輯main.c 代碼如Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列022_lcdNokia3310_5510 (如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#include "nokia_5110.h"
#define delay_time 25664

void main(void)
{
LCD_init(); //初始化液晶
LCD_clear();

while(1)
{
LCD_write_english_string(0,0," Welcome to  ");
LCD_write_english_string(0,1," Kaillen Work ");
LCD_write_english_string(0,2,"www.wark.top");
LCD_write_english_string(0,3," Nokia5110 LCD");
LCD_write_chinese_string(12,4,12,4,0,5);

}

}

nokia_5110.h:

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#include "89c51rd2.h"

#define u8 unsigned char
#define u16 unsigned int

sbit SCLK = P2^5;
sbit SDIN = P2^4;
sbit LCD_DC = P2^3;
sbit LCD_CE = P2^2;
sbit LCD_RST = P2^1;

void LCD_init(void);
void LCD_clear(void);
void LCD_move_chinese_string(u8 X, u8 Y, u8 T);
void LCD_write_english_string(u8 X, u8 Y, char *s);
void LCD_write_chinese_string(u8 X, u8 Y, u8 ch_with, u8 num, u8 line, u8 row);
void chinese_string(u8 X, u8 Y, u8 T);
void LCD_write_char(u8 c);
void LCD_draw_bmp_pixel(u8 X, u8 Y, u8 *map, u8 Pix_x, u8 Pix_y);
void LCD_write_byte(u8 dat, u8 dc);
void LCD_set_XY(u8 X, u8 Y);
void delay_1us(void);

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

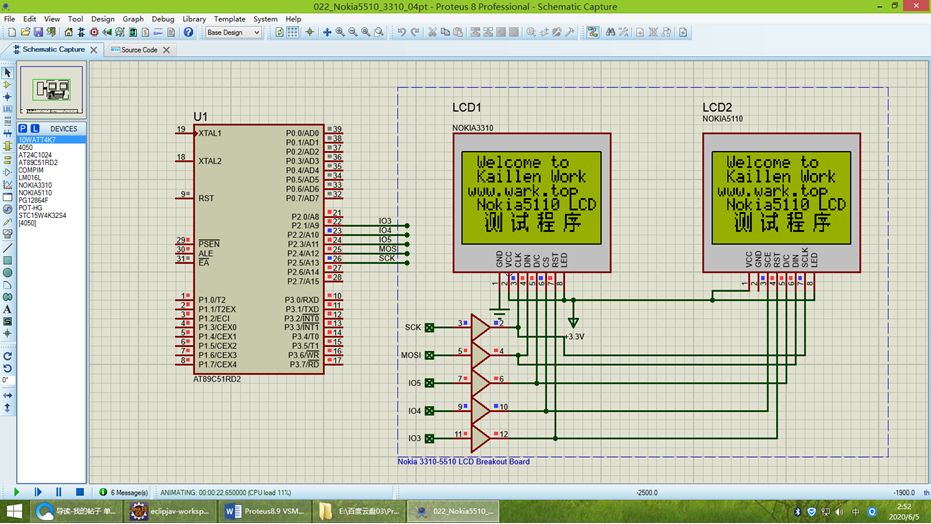

七，點擊窗口左下方仿真按鈕，可見lcdNokia3310_5510屏上信息顯示在屏。 (如下圖8，9，10所示)

圖8

圖9

圖10

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

九，系列的001-003虛擬仿真與開發板對應已證明：虛擬仿真程序對于開發板有效，之后不再➕上下載到開發板的介紹。

附件Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2系列022_lcdNokia3310_5510在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464

ID:690831 · 發表于 2020-6-11 00:35

下載了三次，下載成功，但解壓不了
