dac0832數模轉換器使用問題為什么要從VREF輸出，從VREF輸出鏈接到運算

ID:729709 · 發表于 2020-6-5 14:09

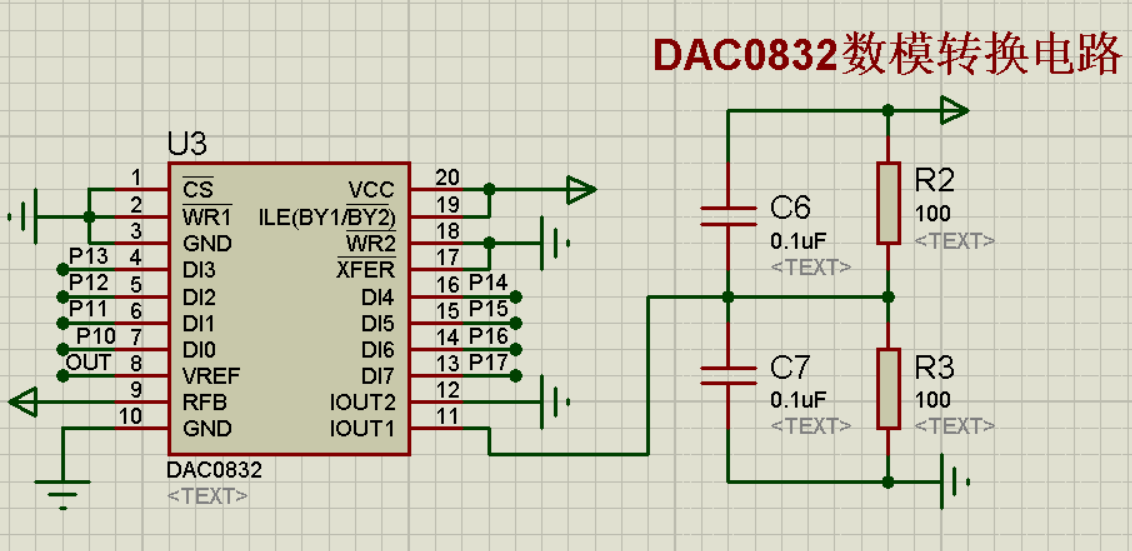

如圖所示

ID:729709 · 發表于 2020-6-5 14:27

VREF連接的是運算放大器，不明白OUT1,2口不輸出反而從VREF輸出。

ID:24758 · 發表于 2020-6-6 07:34

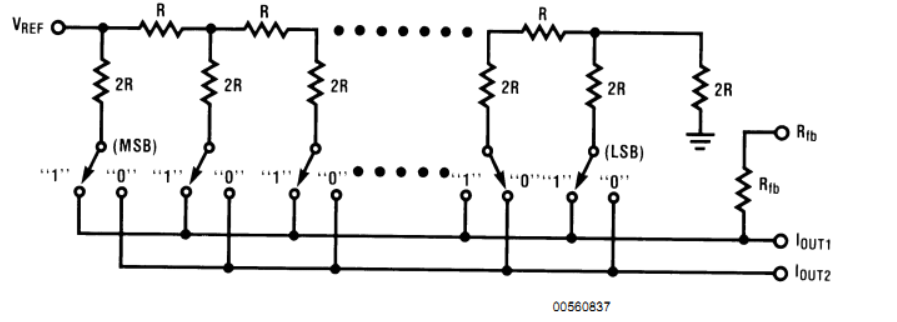

你看下這個內部結構圖，正常用法是接參考電壓，1和2輸出電流（DAC0832是電流型元件）。
你這個圖，應該是把它反過來用了~，2和1分別接地和2.5V電壓，根據各位0和1的狀態，開關打到對應位置上，在Vref端可以輸出電壓，再經過運放放大，就得到一定的電壓了。
不知道對不對，希望能有所幫助~~~

ID:420836 · 發表于 2020-6-6 07:52

DAC0832的引腳VREF是數模轉換的參考電壓，它必須是某個電壓，可以是系統的VCC，也可以是任何其他有用的DC電壓，例如3V，3.3V。 5.0V或10V等。DAC0832的輸出是引腳11 IOUT1和引腳12 IOUT2作為地。電路原理圖不完整，但我想OUT必須是參考電壓源的輸出。

ID:24758 · 發表于 2020-6-6 09:49

DAC0832是電流型的器件，正常情況下，Vref加參考電壓，1和2輸出電流，在外接運放可以得到電壓。

你這個圖是反過來用了，2和1分別接地和2.5V電壓，在Vref端也可以得到電壓。

ID:24758 · 發表于 2020-6-6 10:06

我回復的問題，怎么沒有顯示？？

ID:24758 · 發表于 2020-6-6 15:45

暈菜，我回復了兩次，加的圖片都沒通過？？這什么系統？？

ID:729709 · 發表于 2020-6-6 21:23

TTQ001 發表于 2020-6-6 07:52
DAC0832的引腳VREF是數模轉換的參考電壓，它必須是某個電壓，可以是系統的VCC，也可以是任何其他有用的DC電 ...

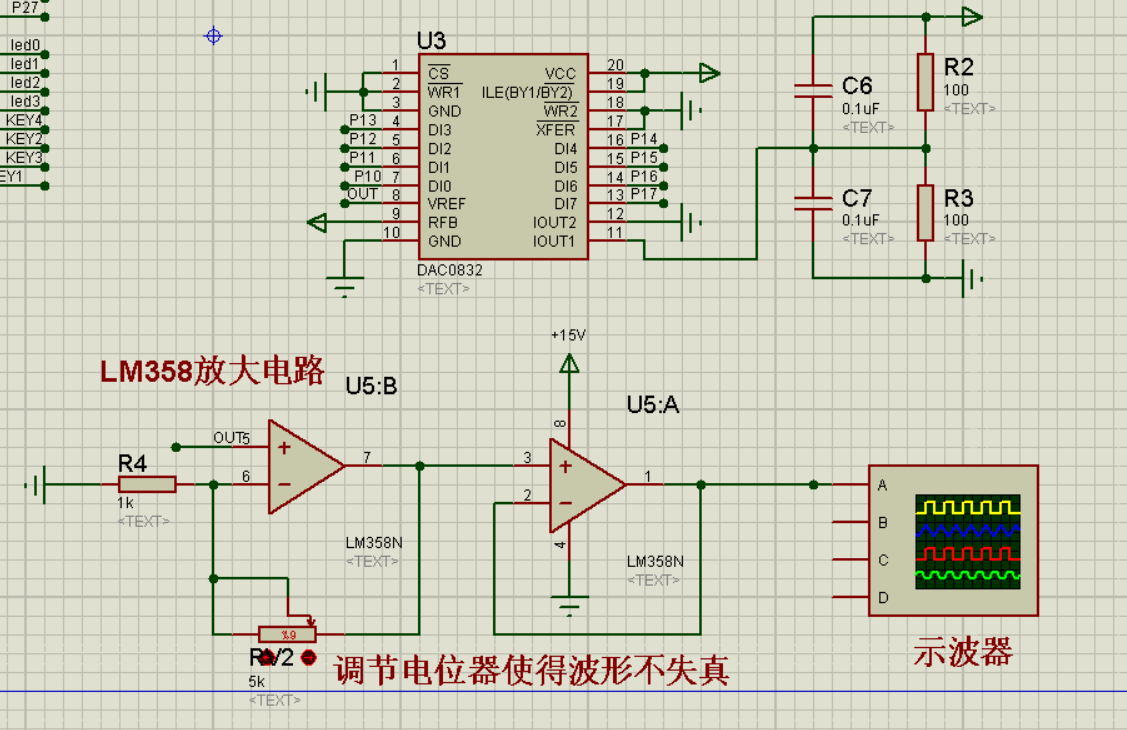

您看一下這是鏈接LM358的電路圖
