HT560 立體聲I2S輸入D類音頻功放芯片 >>描述：
HT560是一款高效I2S輸入D類立體聲音頻功率 放大器。HT560可選硬件或者軟件I2C控制。在BTL模 式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。 HT560具有過溫限幅功能，當芯片內部溫度達到 過溫限幅點，HT560自動降低增益，使其IC能夠連續 播放而不間斷。另外，HT560具有功率限制功能，一 種是限幅功能，在輸出端限制一定的輸出幅度，使其 不損壞喇叭。另一種為AGC防削頂失真功能，開啟后， 可有效改善因輸入幅度過大或者電源電壓降低造成 的破音失真。 此外，HT560內置關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓 異常保護等功能。
>>特點：
●輸出功率 BTL，2X30W, 24V/89，連續 BTL，2X25W，16V/49， 連續 BTL，2X40W，18V/42， 峰值 PBTL, 75W，24V/49，連續 ●4.5V-26V寬電壓輸入范圍 ●超過90%效率，無需散熱片 ●立體聲PS輸入 ●32， 44.1, 48， 88.2， 96kHz采樣率 ●可選硬件或軟件控制 ●可編程功率限制，以及AGC功能 ●過溫限幅功能 ●輸出短路、過流關斷功能 ●欠壓異常保護功能 ●無鉛無鹵封裝，QFN36-PP >>應用：

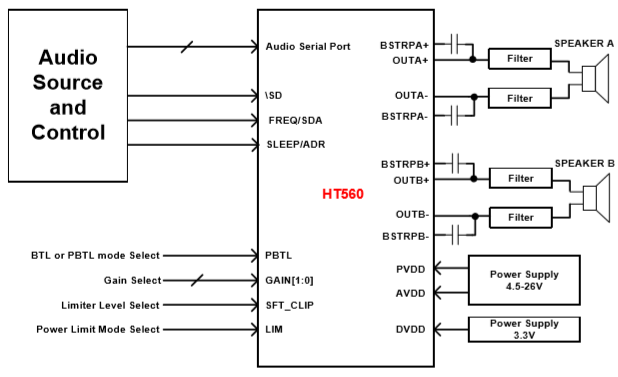

●藍牙音箱 ●便攜式音箱 ●2.1聲道小音箱 ●擴音器 ●拉桿音箱 ●LCD電視/監視器 >>典型應用原理圖:

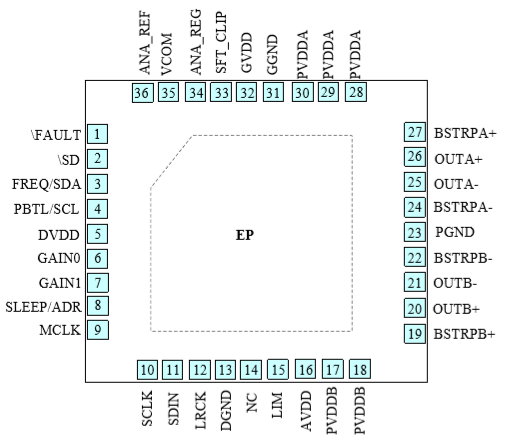

>>引腳信息:

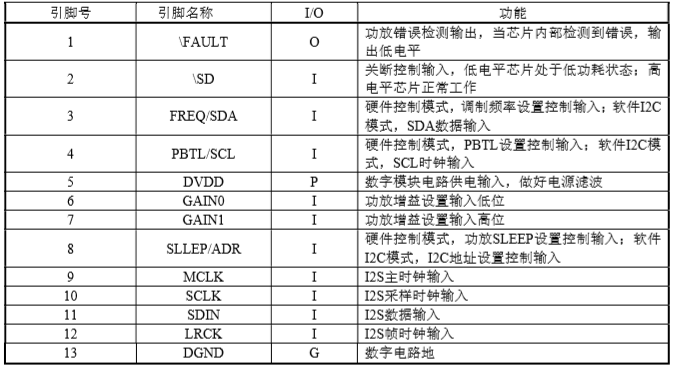

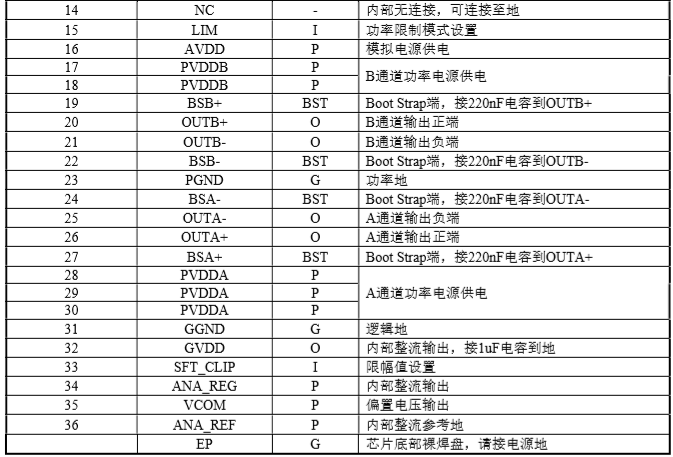

>>引腳定義:

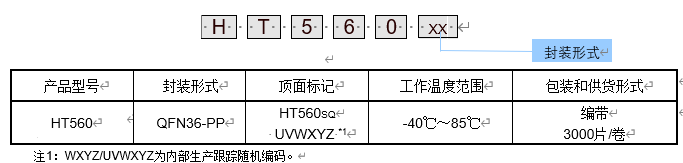

>>其他信息:
|
