51單片機+ICL7660+TL082的簡易頻率計設計，含源代碼，原理圖，PCB及文檔

[復制鏈接]
ID:635913 發表于 2020-6-9 19:40 | 顯示全部樓層 |閱讀模式

    基于AT89C51單片機設計了一款測量范圍在10HZ-10KHZ的頻率計，主要由輸入放大電路，整形電路、單片機AT89C51和顯示電路等組成。被測信號(正弦波或方波)通過放大、整形電路轉換成同頻率的方波脈沖信號,采用單片機內部的定時/計數器T0進行計數。放大整形后的信號輸入到AT89C51單片機T0中斷口使用其計數模式對輸入信號進行計數，再利用內部定時器T1進行定時。最后在軟件的主函數部分通過一系列計算得出頻率,輸送至LCD液晶顯示屏輸出測量輸入信號值。
    方案：
    系統以AT89C51為核心,設計了一款測試范圍在10Hz ～ 10KHz 的頻率計。該系統主要設計思想是信號予處理電路 、串行通信電路 、測量數據顯示電路和系統軟件所組成, 其中信號予處理電路包含待測信號放大、波形變換、波形整形和分頻電路。信號予處理電路中的放大器實現對待測信號的放大 ,降低對待測信號的幅度要求;波形變換和波形整形電路實現把正弦波樣的正負交替的信號波形變換成可被單片機接受的信號。

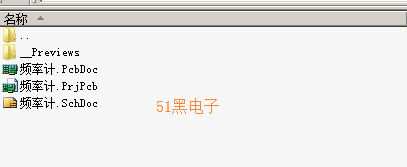

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
51hei.png 51hei.png 51hei.png

單片機源程序如下:
  1. #include <reg52.h>

  3. #define LCD1602_DB  P0          //數據信號
  4. #define u32 unsigned long int
  5. #define u16 unsigned int
  6. #define u8 unsigned char

  8. u32 fre;
  9. u8 add;
  10. u8 WeiShu;
  11. u16 count;
  12. u16 count1;

  14. sbit   LCD1602_RS=P2^6;             //片選信號
  15. sbit   LCD1602_RW=P2^5;             //讀寫信號
  16. sbit   LCD1602_E=P2^7;                    //使能信號

  18. u8 character[15];                                                                         //在屏幕上顯示的字符串
  19. u8 character_1[]={"frequency lx"};        //顯示

  21. u8 hz[]={"Hz"};
  22. u8 khz[]={"KHz"};


  25. void InitLcd1602();
  26. void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str);
  27. void timer_init();            //中斷初始化函數


  30. void delay_1s()                                 //延遲1s
  31. {
  32.         unsigned int i,j;
  33.         for(i = 0;i<100;i++)
  34.                 for(j = 0;j<1000;j++);
  35. }

  37. // 等待液晶準備好
  38. void LcdWaitReady()
  39. {
  40.     u8 sta;
  41.     LCD1602_DB = 0xFF;
  42.     LCD1602_RS = 0;
  43.     LCD1602_RW = 1;
  44.     do
  45.                 {
  46.                         LCD1602_E = 1;
  47.                         sta = LCD1602_DB; //讀取狀態字
  48.                         LCD1602_E = 0;
  49.     }while (sta & 0x80); //bit7 等于 1 表示液晶正忙，重復檢測直到其等于 0 為止
  50. }

  52. //向 LCD1602 液晶寫入一字節命令，cmd-待寫入命令值
  53. void LcdWriteCmd(unsigned char cmd)
  54. {
  55.     LcdWaitReady();
  56.     LCD1602_RS = 0;
  57.     LCD1602_RW = 0;
  58.     LCD1602_DB = cmd;
  59.     LCD1602_E = 1;
  60.     LCD1602_E = 0;
  61. }

  63. // 向 LCD1602 液晶寫入一字節數據，dat-待寫入數據值
  64. void LcdWriteDat(unsigned char dat)
  65. {
  66.     LcdWaitReady();
  67.     LCD1602_RS = 1;
  68.     LCD1602_RW = 0;
  69.     LCD1602_DB = dat;
  70.     LCD1602_E = 1;
  71.     LCD1602_E = 0;
  72. }

  74. // 設置顯示 RAM 起始地址，亦即光標位置，(x,y)-對應屏幕上的字符坐標
  75. void LcdSetCursor(unsigned char x, unsigned char y)
  76. {
  77.     u8 addr;
  78.     if (y == 0){ //由輸入的屏幕坐標計算顯示 RAM 的地址
  79.         addr = 0x00 + x; //第一行字符地址從 0x00 起始
  80.     }else{
  81.         addr = 0x40 + x; //第二行字符地址從 0x40 起始
  82.     }
  83.     LcdWriteCmd(addr | 0x80); //設置 RAM 地址
  84. }

  86. //在液晶上顯示字符串，(x,y)-對應屏幕上的起始坐標，str-字符串指針
  87. void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str)
  88. {
  89.     LcdSetCursor(x, y); //設置起始地址
  90.     while (*str != '\0')
  91.         { //連續寫入字符串?dāng)?shù)據，直到檢測到結束符
  92.         LcdWriteDat(*str++); //先取 str 指向的數據，然后 str 自加 1
  93.     }
  94. }

  96. // 初始化 1602 液晶
  97. void InitLcd1602()
  98. {
  99.     LcdWriteCmd(0x38); //16*2 顯示，5*7 點陣，8 位數據接口
  100.     LcdWriteCmd(0x0C); //顯示器開，光標關閉
  101.     LcdWriteCmd(0x06); //文字不動，地址自動+1
  102.     LcdWriteCmd(0x01); //清屏
  103. }

  105. void number_dispose()    //數據處理
  106. {
  107.         //character[15]={'\0'};
  108.         u8 i,j=1;
  109.         u32 temp;
  110.         u32 number_sign;
  111.
  112.         if(fre<1000)
  113.         {
  114.                 temp=fre*100;
  115.                 number_sign=fre*100;
  116.                 while(temp>0)         //計算位數
  117.                 {
  118.                         temp/=10;
  119.                         j++;
  120.                 }
  121.                 WeiShu=j;
  122.                 for(i=0;i<j;i++)   //依次取余
  123.                 {
  124.                         if(i==2)
  125.                                 character[j-i-1]='.';
  126.                         else
  127.                         {
  128.                                 character[j-i-1]=number_sign%10+0x30;
  129.                                 number_sign/=10;
  130.                         }
  131.                 }
  132.         }
  133.         else
  134.         {
  135.                 temp=fre;
  136.                 number_sign=fre;
  137.                 while(temp>0)         //計算位數
  138.                 {
  139.                         temp/=10;
  140.                         j++;
  141.                 }
  142.                 WeiShu=j;
  143.                 for(i=0;i<j;i++)   //依次取余
  144.                 {
  145.                         if(i==3)
  146.                                 character[j-i-1]='.';
  147.                         else
  148.                         {
  149.                                 character[j-i-1]=number_sign%10+0x30;
  150.                                 number_sign/=10;
  151.                         }
  152.                 }
  153.         }
  154. }


  157. void main()
  158. {
  159.         timer_init();             //定時/計數器初始化
  160.         while(1)
  161.         {
  162.                 number_dispose();        //數據處理
  163.                 InitLcd1602();
  164.                 LcdShowStr(0, 0, character_1);
  165.                 LcdShowStr(0, 1, character);
  166.                 if(fre<1000)
  167.                         LcdShowStr(WeiShu+1, 1, hz);
  168.                 else
  169.                         LcdShowStr(WeiShu+1, 1, khz);
  170.                 delay_1s();
  171.         }
  172. }

  174. //定時/計數器初始化

  176. void timer_init(void)       //定時/計數器初始化
  177. {
  178.         TMOD=0x66;                //計數器0和計數器1工作工作方式2，自動重裝初值
  179.         TH0=0;                    //計數器初值為0
  180.         TL0=0;
  181.         TR0=1;                    //計數器開始計數
  182.         ET0=1;                    //打開計數器0中斷
  183.         TH1=0;                    //計數器初值為0
  184.         TL1=0;
  185.         TR1=1;                    //計數器開始計數
  186.         ET1=1;                    //打開計數器1中斷
  187.         RCAP2H=(65536-62500)/256; //在程序初始化的時候給RCAP2L和RCAP2H賦值，
  188.         RCAP2L=(65536-62500)%256; //TH2和TL2將會在中斷產生時自動使TH2=RCAP2H,TL2=RCAP2L。
  189.         TH2=RCAP2H;               //12M晶振下每次中斷62.5ms(1s=1000ms=62.5ms×16)
  190.         TL2=RCAP2L;
  191.         ET2=1;                    //打開定時器2中斷
  192.         TR2=1;                    //定時器2開始計時
  193.         EA=1;                     //開總中斷
  194. }

  196. //中斷函數

  198. void timer2(void) interrupt 5 //定時器2中斷(62.5ms)
  199. {
  200.         add++;
  201.         TF2=0;                      //定時器2的中斷標志位TF2不能夠由硬件清零，所以要在中斷服務程序中將其清零
  202.         if (add==32)                //定時1s時間到
  203.         {
  204.                 add=0;                                                         //計時清0
  205.                 EA=0;                     //關中斷
  206.                 fre=(long)count1*256+TL1; //count*256強制轉換成long型，否則將不產生進位~先判斷分頻后(計數器1)
  207. //                FLAG = 0;
  208.                 if(fre<2000)//如果不到200KHz則讀取分頻前(計數器0)頻率(200K÷100=2000)
  209.                 {
  210.                         fre = (long)count*256+TL0;
  211. //                        FLAG = 1;
  212.                 }
  213. //                if(!FLAG)
  214. //                {
  215. //                        fre = fre *100;//100分頻
  216. //                }
  217.                 TL0=0;                    //清零計數器0計數
  218.                 TH0=0;
  219.                 TL1=0;
  220.                 TH1=0;
  221.                 count=0;                  //清零計數器0計數
  222.                 count1=0;
  223.                 EA=1;                     //開中斷
  224.         }
  225. }

  227. void timer0(void) interrupt 1 //計數器0中斷
  228. {
  229.         count++;
  230. }
復制代碼

所有資料51hei提供下載:

簡易頻率計-AD原理圖PCB.zip

854.88 KB, 下載次數: 36, 下載積分: 黑幣 -5

AD原理圖及PCB

簡易頻率計-程序.zip
