四個引腳的BCD數碼管在AD里面怎么畫?

ID:701530 · 發表于 2020-6-17 16:00

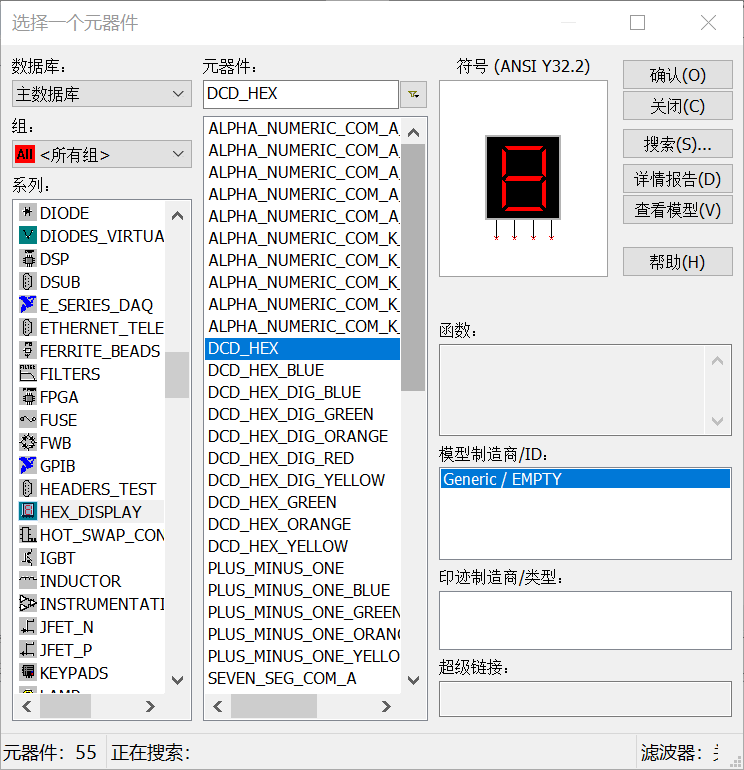

在multisim里仿真的時候用到了如下圖的四個引腳的數碼管，在Altium Designer里沒有找到，想自己畫一個，又不知道怎么畫，求大佬教怎么畫數碼管，如果能分享畫好的就更好了

ID:743992 · 發表于 2020-6-17 18:25

如果不是很高級的項目應用，自己做著玩玩的那種，可以隨便選擇一個四引腳器件代替，引腳順序能對上就可以，后續可以修改封裝。
如果需要自己畫原理圖和封裝，網上教程非常多，比如https://blog.csdn.net/qq_30286973/article/details/83618118 這個就說的很詳細

ID:701530 · 發表于 2020-6-19 10:14

dasSpieler 發表于 2020-6-17 18:25
如果不是很高級的項目應用，自己做著玩玩的那種，可以隨便選擇一個四引腳器件代替，引腳順序能對上就可以， ...

數碼管里面的字符怎么畫出來？可以教一下么，謝謝
我會畫簡單芯片，就是不明白那個字符怎么畫，鏈接里也只教了基礎步驟
大佬求教

ID:743992 · 發表于 2020-6-19 13:14

qween 發表于 2020-6-19 10:14
數碼管里面的字符怎么畫出來？可以教一下么，謝謝
我會畫簡單芯片，就是不明白那個字符怎么畫，鏈接里也 ...

對ad軟件來說芯片原理圖庫文件和數碼管原理圖庫文件實際上沒什么區別，上面那個7段字符的話，可以直接用schlib里面的直線工具畫一個上去，要想更加逼真的話就用多邊形工具，你看一下ad自帶的庫里面的數碼管就知道了

ID:783208 · 發表于 2020-6-19 14:59

想在七段數碼管在AD，最好有實物，不然封裝不好做，可以在網上搜一下實物的尺寸。

ID:784164 · 發表于 2020-6-19 15:13

個人建議你用8引腳的，市場上好拿貨，驅動什么的也好通用。我用了四五年了沒用過四引腳的呢

ID:744327 · 發表于 2020-6-19 16:10

一般借用數碼管封裝改的，畫一個方框，引4個腳

ID:759743 · 發表于 2020-6-19 16:19

用8引腳啊為啥用4引腳

ID:943389 · 發表于 2021-6-24 01:23

我想問問multisim里面的74LS47D在AD哪個庫啊？
