LM1602的V0引腳必接嗎，背光供電是哪個引腳？

ID:782629 · 發表于 2020-6-17 22:23

如題

ID:155507 · 發表于 2020-6-18 00:01

在Proteus仿真中， LM1602的V0引腳不必接
背光供電也是不必接

ID:155507 · 發表于 2020-6-18 00:56

LM1602的V0引腳要接 3296 10k電位器一邊接GND,中間接V0，另一邊要接VCC
15, 16引腳后面那兩個腳是背光用的，用于調節液晶背光亮度的接口（版A，K）

ID:94031 · 發表于 2020-6-18 08:40

V0是調液晶對比度的引腳，一定要接，背光供電一般標LED+，LED-。

ID:754496 · 發表于 2020-6-18 11:31

仿真都可以不接

ID:782629 · 發表于 2020-6-18 12:22

angmall 發表于 2020-6-18 00:56
LM1602的V0引腳要接 3296 10k電位器一邊接GND,中間接V0，另一邊要接VCC
15, 16引腳后面那兩個腳是背光 ...

謝謝。已經搞定了。

ID:783166 · 發表于 2020-6-18 14:15

在Proteus仿真中， LM1602的V0引腳不必接背光供電也是不必接

ID:783166 · 發表于 2020-6-18 14:15

LM1602的V0引腳要接 3296 10k電位器一邊接GND,中間接V0，另一邊要接VCC 15, 16引腳后面那兩個腳是背光用的，用于調節液晶背光亮度的接口（版A，K）

ID:298952 · 發表于 2020-6-18 15:14

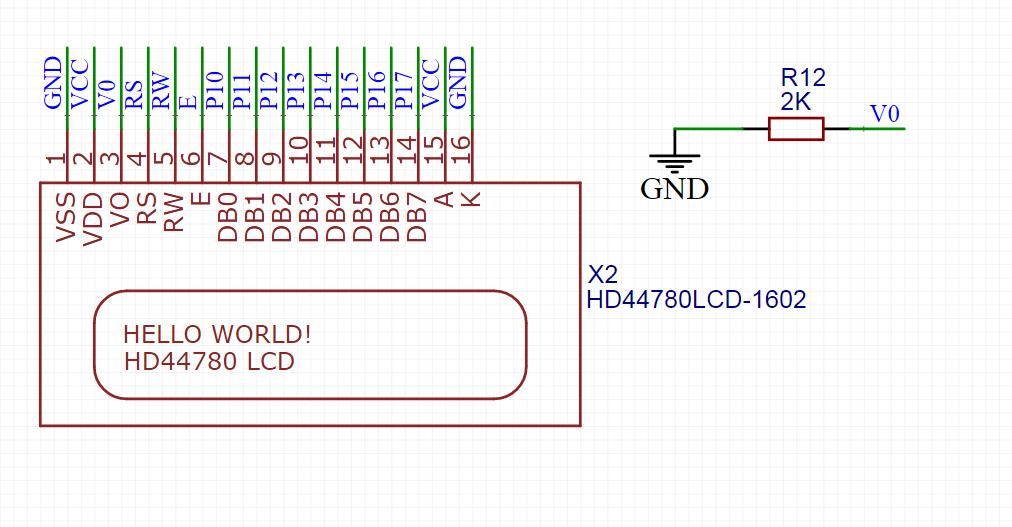

這樣接就好，電源是1 2 引腳，背光引腳是15 16

ID:783333 · 發表于 2020-6-18 15:54

仿真的話，可以不用接

ID:783434 · 發表于 2020-6-18 17:01

仿真的時候是不需要接的
