這個單片機+8255A驅動數碼電路看不懂,求解釋

ID:715652 · 發表于 2020-6-20 23:21

誰能給我解釋一下電路圖！
求大神幫助！

ID:332444 · 發表于 2020-6-21 07:41

8255芯片是Intel公司生產的可編程并行I/O接口芯片，有3個8位并行I/O口。具有3個通道3種工作方式的可編程并行接口芯片（40引腳）。其各口功能可由軟件選擇，使用靈活，通用性強。8255可作為單片機與多種外設連接時的中間接口電路。74LS373是三態輸出的八D鎖存器，

ID:332444 · 發表于 2020-6-21 08:56

看電路圖P0也沒做蝦米其他用途，作為學習芯片可以這樣，若作為實際使用則浪費，驅動8位數碼管使用1片鎖存器足夠，可參http://www.zg4o1577.cn/bbs/forum.p ... mp;page=1#pid866317

ID:715652 · 發表于 2020-6-22 10:50

xianfajushi 發表于 2020-6-21 07:41
8255芯片是Intel公司生產的可編程并行I/O接口芯片，有3個8位并行I/O口。具有3個通道3種工作方式的可編程并 ...

好的！

ID:715652 · 發表于 2020-6-22 10:51

xianfajushi 發表于 2020-6-21 08:56
看電路圖P0也沒做蝦米其他用途，作為學習芯片可以這樣，若作為實際使用則浪費，驅動8位數碼管使用1片鎖存器 ...

是的，是浪費了！但是，8255A咋玩呢？

ID:332444 · 發表于 2020-6-22 13:33

咋玩呢？看芯片說明。。。

ID:332444 · 發表于 2020-6-22 13:58

無非就是送段信號和位信號到8552的對應端口，鎖存器配合。

ID:332444 · 發表于 2024-7-1 14:57

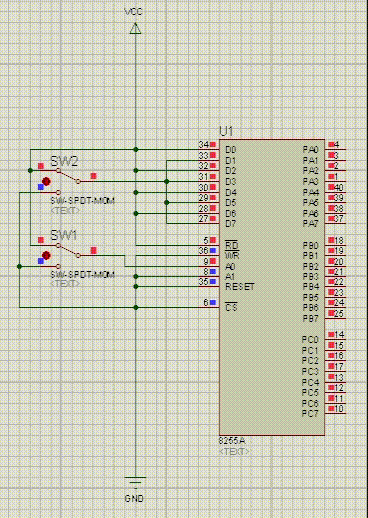

作了一個試驗就當是回復了,所以說沒什么時序要求.
