50黑幣

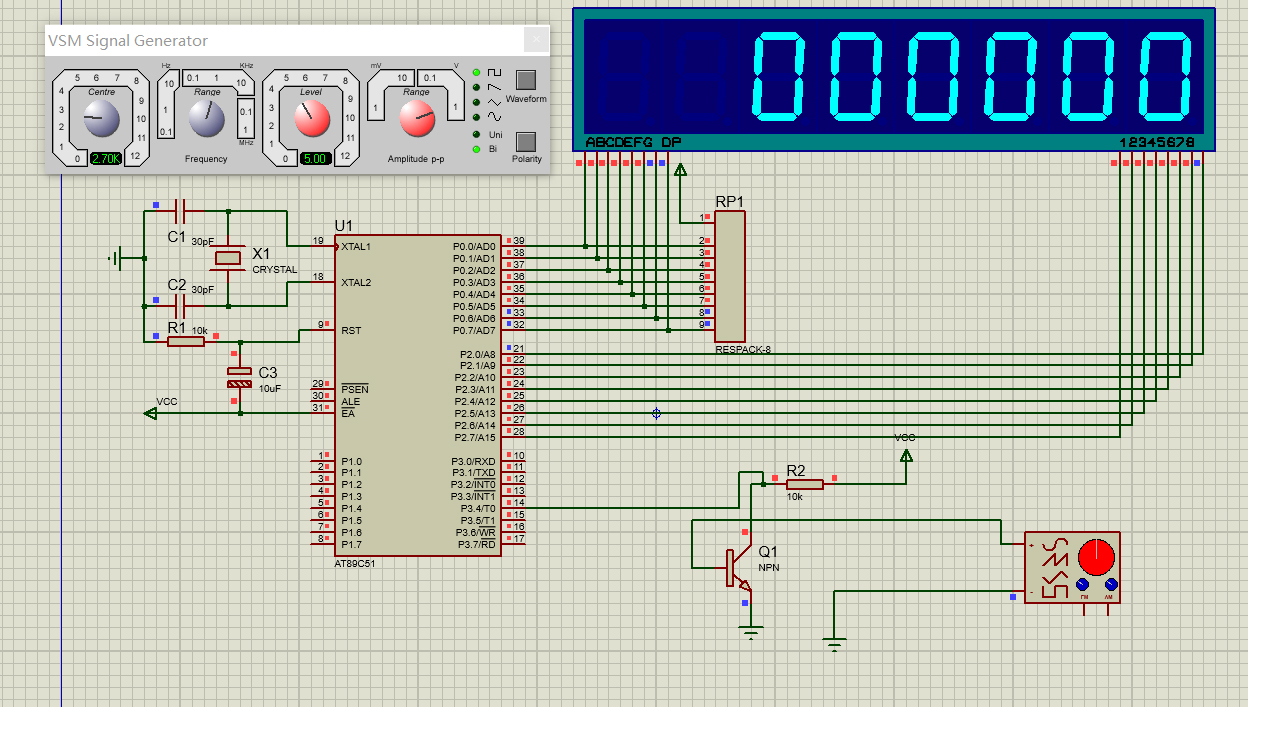

下面這個程序我編譯的時候沒問題，但仿真時頻率值（仿真結果在下面）無法顯示出來，希望有哪位大佬能幫我解答一下。
- #include <AT89X51.H>
- unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //P2的掃描位
- unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
- 0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40}; //數碼管的字形編碼
- unsigned char dispbuf[8]={0,0,0,0,0,0,10,10}; //初始化顯示值
- unsigned char temp[8]; //存放顯示的數據
- unsigned char dispcount; //顯示計數器值
- unsigned char T0count; //T0的計數器值
- unsigned char timecount; //計時計數器值
- unsigned int ge,shi,bai,qian,wan,sw,bw,qw;//聲明數碼管個位變量、數碼管十位變量、數碼管百位變量、數碼管千位變量...
- bit flag; //標志位
- unsigned long x; //頻率值
- //頻率計算函數
- void HzCal(void)
- {
- unsigned char i;
- x=T0count*65536+TH0*256+TL0; //得到T0的16位計數器值
- for(i=0;i<8;i++)
- {
- temp[i]=0;
- }
- i=0;
- while(x/10) //拆分
- {
- temp[i]=x%10;
- x=x/10;
- i++;
- }
- temp[i]=x;
- for(i=0;i<6;i++) //換算為顯示數據
- {
- dispbuf[i]=temp[i];
- }
- T0count=0;
- }
- void main(void)
- {
- TMOD=0x15; //設置定時器工作方式
- TH0=0;
- TL0=0;
- TH1=(65536-1000)/256;
- TL1=(65536-1000)%256; //初始化T1
- TR1=1;
- TR0=1;
- ET0=1;
- ET1=1;
- EA=1; //開中斷
- while(1)
- {
- if(flag==1)
- {
- flag=0;
- HzCal(); //頻率計算函數
- TH0=0;
- TL0=0;
- TR0=0;
- }
- if(timecount>=1000)//判斷定時器1中斷次數變量是否大于等于1000，即1s。
- {
- TR0=1;
- timecount=0;//定時器1中斷次數變量置0
- flag=1;//數碼管初始化標志位變量置1
- ge=dispcode[dispbuf[0]];//數碼管個位變量
- shi=dispcode[dispbuf[1]];//數碼管十位變量
- bai=dispcode[dispbuf[2]];//數碼管百位變量
- qian=dispcode[dispbuf[3]];//數碼管千位變量
- wan=dispcode[dispbuf[4]];
- sw=dispcode[dispbuf[5]];
- bw=dispcode[dispbuf[6]];
- qw=dispcode[dispbuf[7]];
- }
- if(timecount<1000&&flag==0)//判斷定時器1中斷次數變量是否小于1000和數碼管初始化標志位變量是否等于0
- {
- ge=dispcode[0];//數碼管個位變量為0
- shi=dispcode[0];//數碼管十位變量為0
- bai=dispcode[0];//數碼管百位變量為0
- qian=dispcode[0];//數碼管千位變量為0
- wan=dispcode[0];
- sw=dispcode[0];
- bw=dispcode[0];
- qw=dispcode[0];
- }
- }
- }
- //定時器T0中斷服務子函數
- void t0(void) interrupt 1 using 0
- {
- T0count++;
- }
- //定時器T1中斷服務子函數
- void t1(void) interrupt 3 using 0
- {
- unsigned char i;
- TH1=(65536-1000)/256;
- TL1=(65536-1000)%256; //初始化T1預裝值，1ms定時
- timecount++; //掃描
- P2=0xff;
- switch(i)//讓8位數碼管以1ms間隔輪流刷新
- {
- case 0:
- P0=ge;//數碼管個位數值顯示
- P2=0xfe;//數碼管個位顯示位
- i++;//選位變量先賦值再加加
- break;
- case 1:
- P0=shi;//數碼管十位數值顯示
- P2=0xfd;//數碼管十位顯示位
- i++;//選位變量先賦值再加加
- break;
- case 2:
- P0=bai;//數碼管百位數值顯示
- P2=0xfb;//數碼管百位顯示位
- i++;//選位變量先賦值再加加
- break;
- case 3:
- P0=qian;//數碼管千位數值顯示
- P2=0xf7;//數碼管千位變量顯示位
- i++;//選位變量置0
- break;
- case 4:
- P0=wan;//數碼管千位數值顯示
- P2=0xef;//數碼管千位變量顯示位
- i++;//選位變量置0
- break;
- case 5:
- P0=sw;//數碼管千位數值顯示
- P2=0xdf;//數碼管千位變量顯示位
- i++;//選位變量置0
- break;
- case 6:
- P0=bw;//數碼管千位數值顯示
- P2=0xdf;//數碼管千位變量顯示位
- i++;//選位變量置0
- break;
- case 7:
- P0=qw;//數碼管千位數值顯示
- P2=0xdf;//數碼管千位變量顯示位
- i=0;//選位變量置0
- break;
- default : break;//自定義
- }
- }
|
|
