CH340G下載器給單片機STC15W104下載程序，一直正在檢測單片機

ID:760478 · 發表于 2020-6-28 18:19

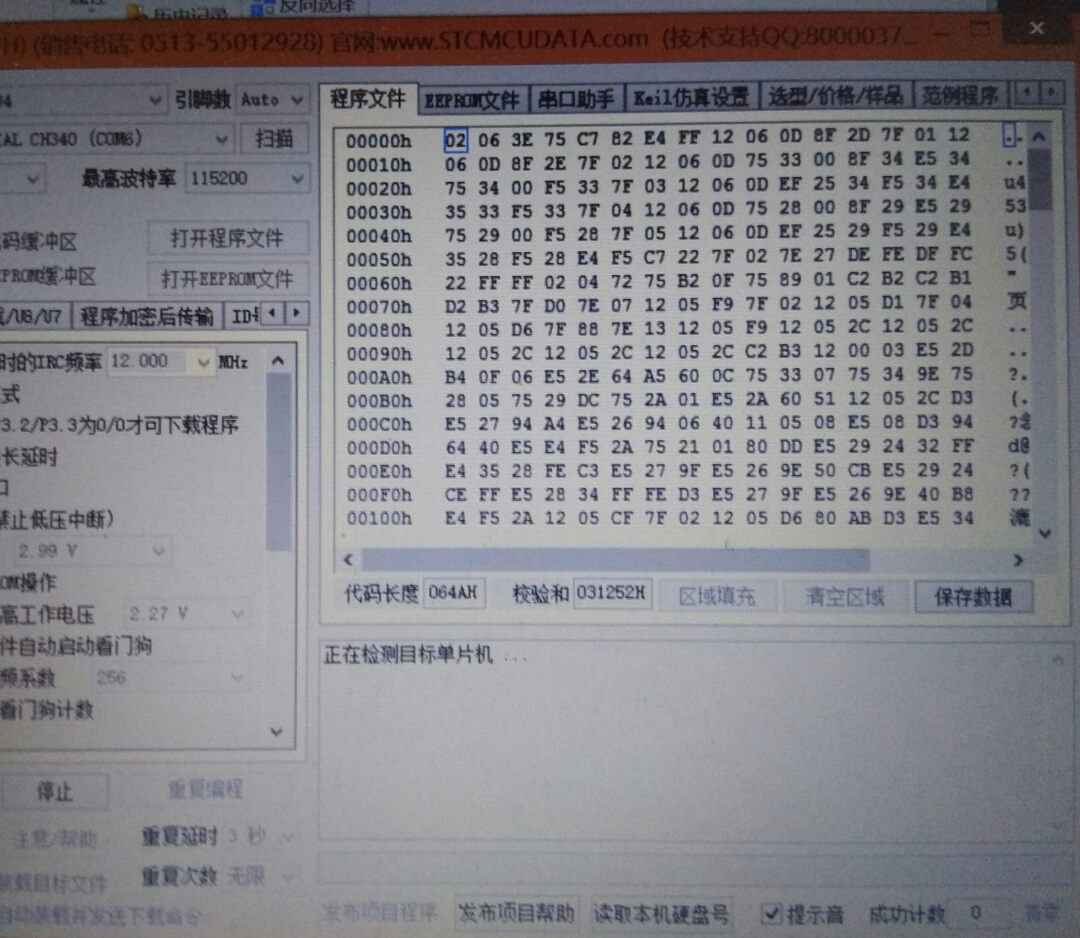

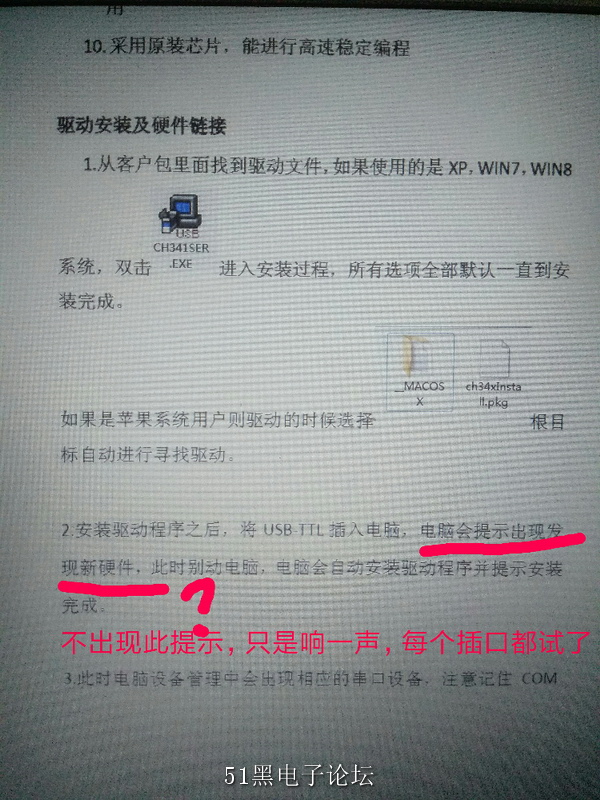

小白根據客服發的說明先安裝驅動，驅動可以安裝成功，然后插入CH340G下載器，無顯示出現新硬件，如果接單片機，燒錄程序，就提示正在檢測目標單片機，一直檢測不到。接單片機時，根據說明，dx，tx交叉接，負極接負極，5v正極先不接，選好程序點下載后，再接的5v正。

ID:760478 · 發表于 2020-6-28 18:22

打錯字了是rx不是dx

ID:94031 · 發表于 2020-6-28 18:46

需要目標單片機斷電后重啟，下載器就能找到單片機并下載。

ID:748788 · 發表于 2020-6-29 07:16

應該用下載線的5v電源

ID:760478 · 發表于 2020-6-30 16:32

xuyaqi 發表于 2020-6-28 18:46
需要目標單片機斷電后重啟，下載器就能找到單片機并下載。

你好，是單片機是先斷電的啊，先沒接正極，在電腦上點下載后，再接的正極，這不就是斷電嗎？

ID:760478 · 發表于 2020-6-30 16:35

wwh2382 發表于 2020-6-29 07:16
應該用下載線的5v電源

你好，下載線的5v電源是什么意思，就是單片機連接了4根杜邦線接到下載器，下載器插進電腦的usb,先斷開其中的正極線，點擊下載后，再接上正極線，就是一直顯示是檢測單片機。

ID:748788 · 發表于 2020-7-1 07:08

你沒給單片機供電就點擊下載，當然檢測不到單片機。先……再……是誰教你的？

ID:403593 · 發表于 2020-7-1 07:41

打開設備管理器，看看有沒有CH340這個設備，如果沒有，那就還是驅動沒裝好

ID:403593 · 發表于 2020-7-1 07:41

用360驅動大師或者驅動人生搜索新硬件并安裝驅動

ID:743654 · 發表于 2020-7-1 08:56

http://www.zg4o1577.cn/bbs/dpj-189968-1.html
http://www.zg4o1577.cn/bbs/dpj-106958-1.html
看你驅動已經安裝成功了，參考這兩個，或許能找到答案

ID:781892 · 發表于 2020-7-1 10:51

需要精靈驅動，我之前也遇到過同樣的問題，或者關機重啟，重新試一下

ID:636538 · 發表于 2020-7-1 13:43

20200525 發表于 2020-6-30 16:35
你好，下載線的5v電源是什么意思，就是單片機連接了4根杜邦線接到下載器，下載器插進電腦的usb,先斷開其 ...

你的STC-ip已經識別了端口，說明驅動安裝成功了，
（1）查看你的芯片型號選擇正確嗎，
（2）確認你的通訊線的連接正確，R接T，T接R

ID:677393 · 發表于 2020-7-1 14:20

CH340G下載器好用嗎，燒寫成功率怎么樣?

ID:760478 · 發表于 2020-7-1 15:48

這一生只為你發表于 2020-7-1 07:41
打開設備管理器，看看有沒有CH340這個設備，如果沒有，那就還是驅動沒裝好

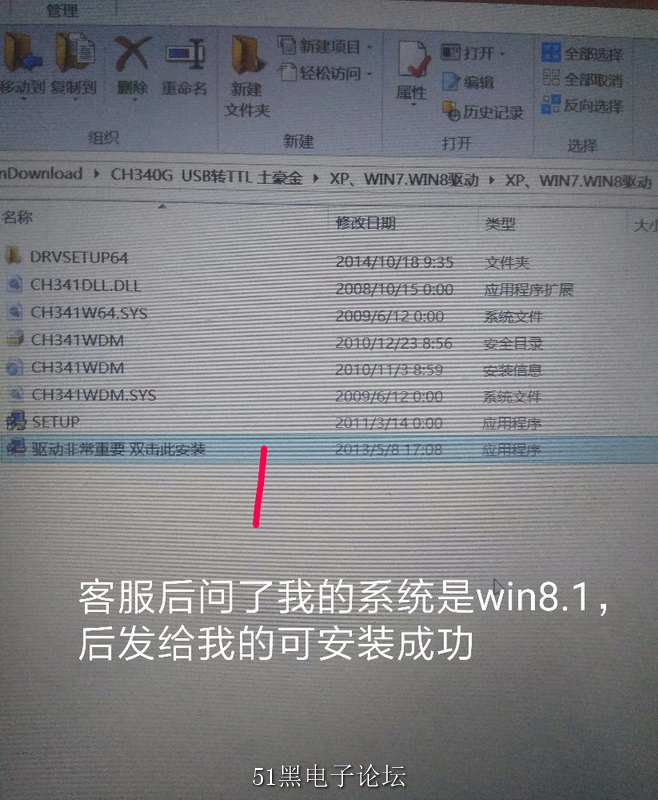

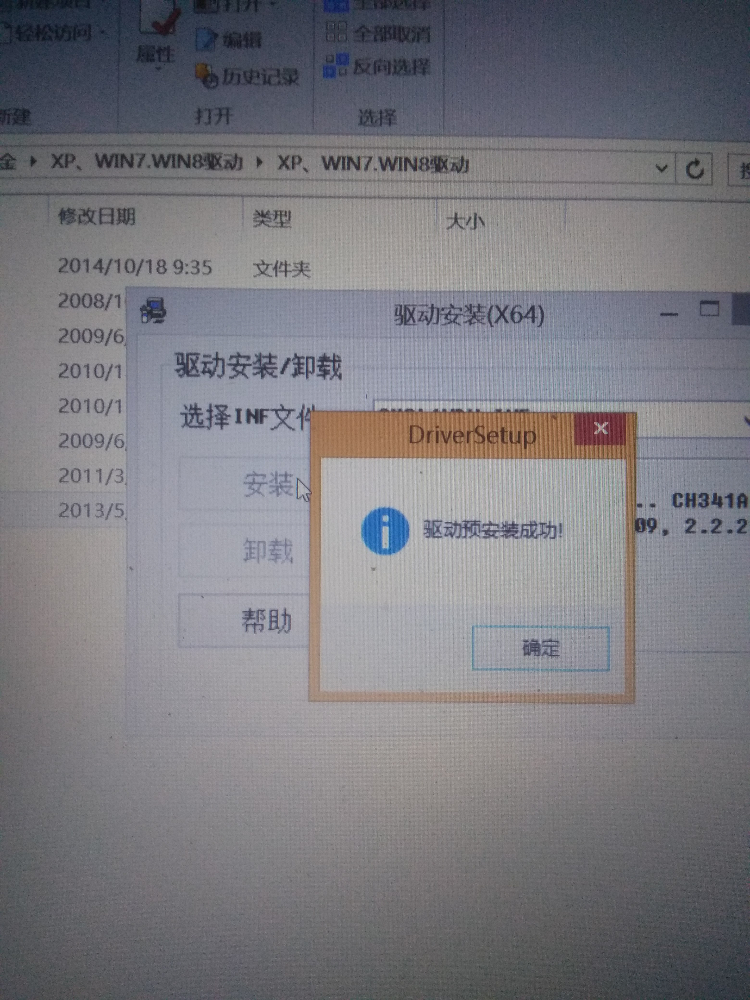

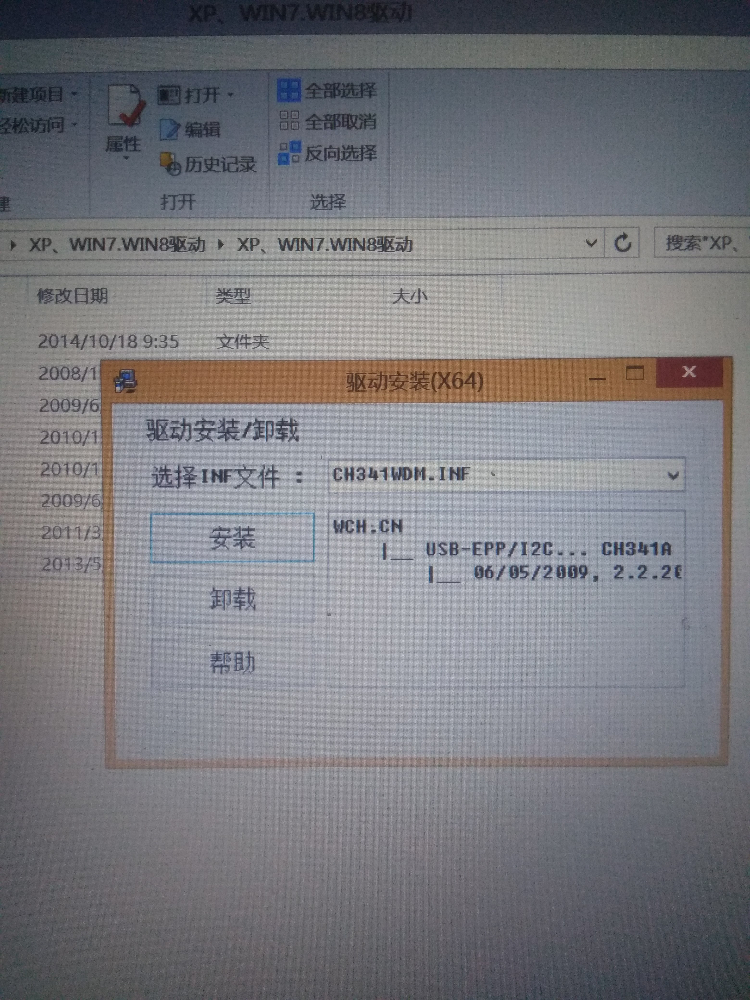

謝謝您，如圖可以幫我看下嗎，可是安裝客服后發我的驅動時，有提示驅動安裝成功啊。

ID:760478 · 發表于 2020-7-1 15:58

wwh2382 發表于 2020-7-1 07:08
你沒給單片機供電就點擊下載，當然檢測不到單片機。先……再……是誰教你的？

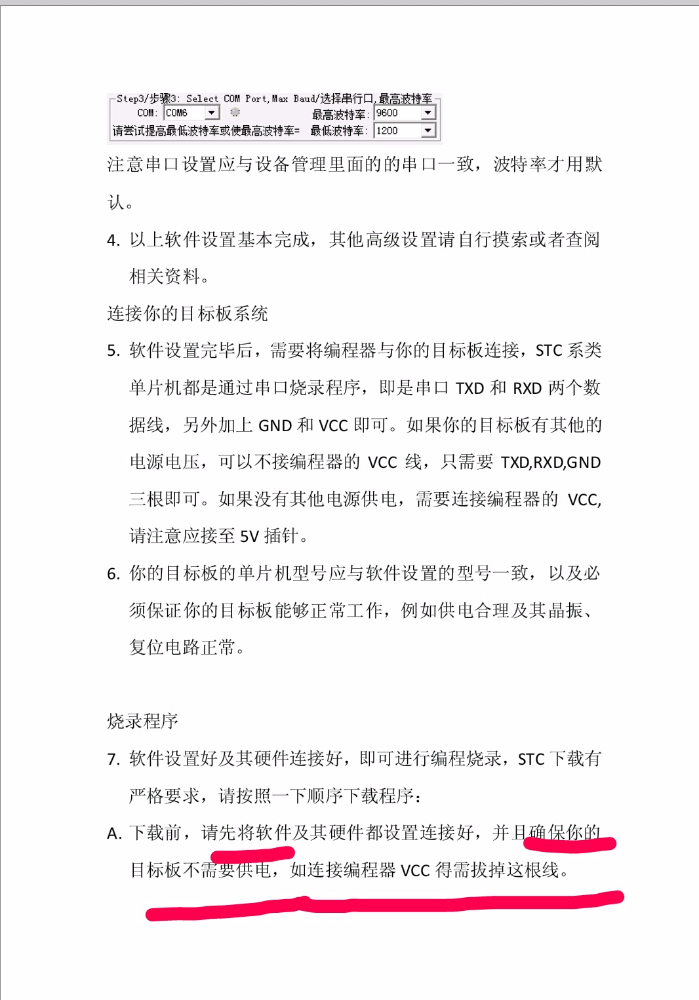

說明書，我是理解錯了嗎，求教大佬

ID:794901 · 發表于 2020-7-1 16:16

單片機要上電，才能和編程器通信，另外波特率要設置正確。

ID:403593 · 發表于 2020-7-2 09:28

20200525 發表于 2020-7-1 15:48
謝謝您，如圖可以幫我看下嗎，可是安裝客服后發我的驅動時，有提示驅動安裝成功啊。

ID:592807 · 發表于 2020-7-2 09:33

電腦有沒有檢測道CH340G

ID:760478 · 發表于 2020-7-2 16:40

這一生只為你發表于 2020-7-2 09:28

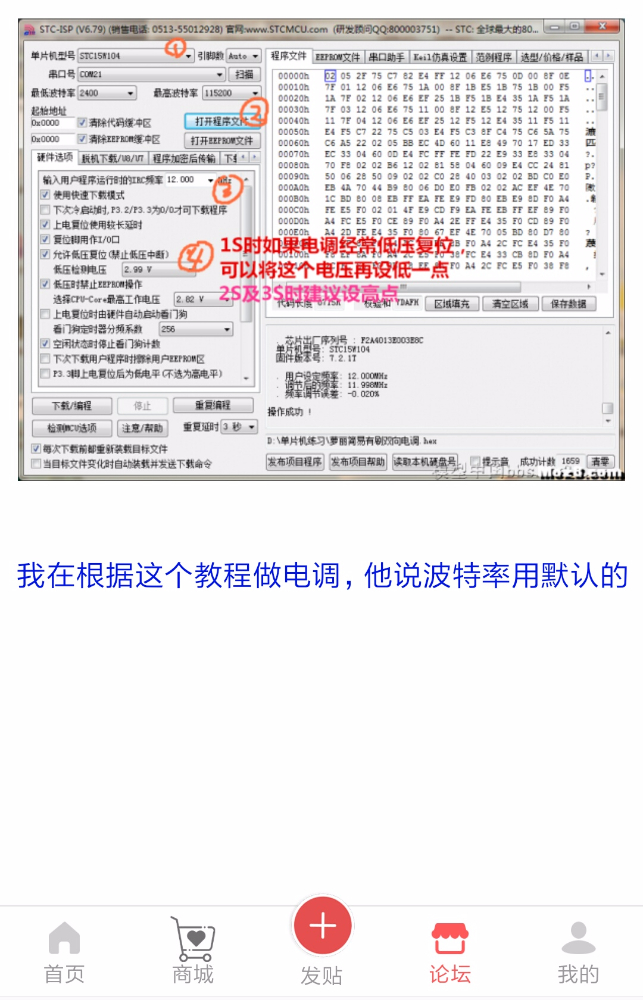

您好，點開端口有出現CH340G了，要怎樣是正確上電，我是插入CH340G，然后4根線，先只接3根（位置是GND,RX,TX）到STC15W104, 電腦上選擇好程序，點下載，再接上5V位置的線，是我理解錯下載器的說明書了嗎，然后波特率用的默認設置，我在根據教程做個簡單的調速器

ID:760478 · 發表于 2020-7-2 16:41

您好，設備管理端口，出現CH340G了

ID:760478 · 發表于 2020-7-2 16:43

20200525 發表于 2020-7-2 16:40
您好，點開端口有出現CH340G了，要怎樣是正確上電，我是插入CH340G，然后4根線，先只接3根（位置是GND,RX ...

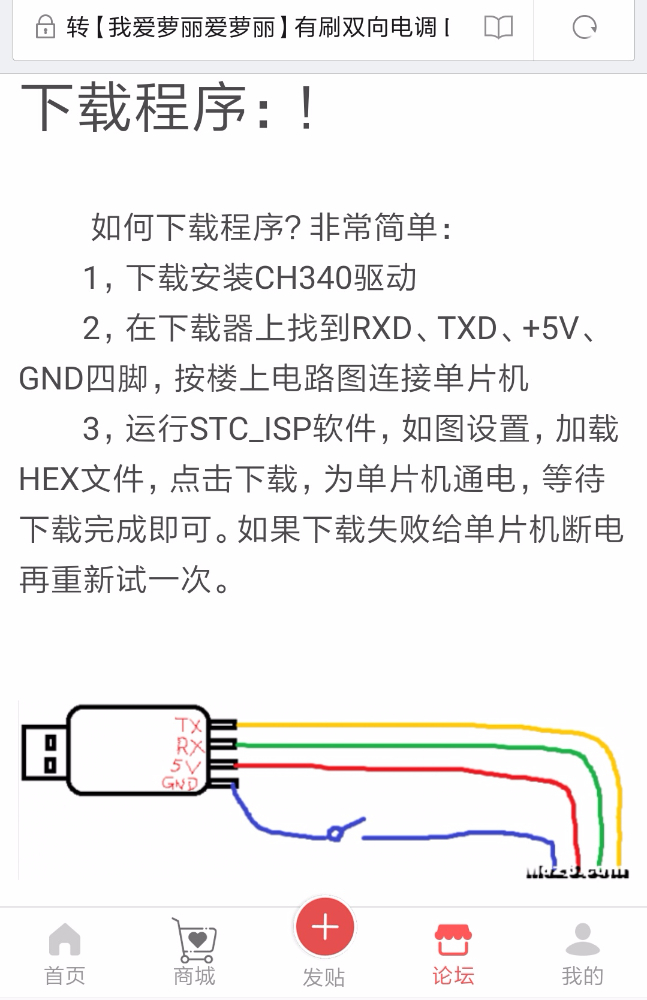

在仿這個

ID:748788 · 發表于 2020-7-2 16:44

20200525 發表于 2020-7-1 15:58
說明書，我是理解錯了嗎，求教大佬

我也是從STC15W104起步的，現在主要用proteus仿真。我的系統是win10，安裝340驅動、下載hex到STC15W104沒遇到什么問題。安裝驅動是否成功關鍵要看設備管理器里有沒有相關項，如圖

下載時要將下載線的幾條杜邦線接到單片機的相應接口，然后將下載線的usb插頭插入電腦的usb口。下圖可參考。注意圖中的連接線指向的是插針頂部。

電源線一定要接好。不接電源，單片機不開機，無法與電腦通訊，下載工具自然檢測不到單片機。你的那個說明書文字很糟糕，容易產生誤解。
最后也不排除下載線本身有問題。

ID:760478 · 發表于 2020-7-3 09:11

wwh2382 發表于 2020-7-2 16:44
我也是從STC15W104起步的，現在主要用proteus仿真。我的系統是win10，安裝340驅動、下載hex到STC15W104沒 ...

您好，感謝，我把杜邦線的一頭剪掉，直接焊接到單片機的引腳上。沒有加插針和單片機最小單元的板子，設備管理器可顯示出CH340G端，您的意思是4根線要同時接好，插入電腦usb嗎？不是像我之前那樣，接3根，插入，點下載，再接正極線。

ID:748788 · 發表于 2020-7-3 11:22

一次接好4根線，然后插入電腦的usb。先...再...是錯誤的做法，其結果就是找不到單片機。那個圖只是示意。我是單片機+面包板。

ID:948095 · 發表于 2021-7-9 15:16

謝謝樓主分享，終于把問題搞定了
