*本文及代碼參閱彭偉《單片機C語言程序設計實訓100例》
一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)
下載附件
2020-6-28 20:07 上傳
圖1
二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)
下載附件
2020-6-28 20:07 上傳
圖2
下載附件
2020-6-28 20:07 上傳
圖3
下載附件
2020-6-28 20:07 上傳
圖4
三，點擊Source Code標簽。(如下圖5所示)
下載附件
2020-6-28 20:07 上傳
圖5
四，編輯main.c 代碼如Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a11_8155可編程接口 (如下圖6所示)
下載附件
2020-6-28 20:07 上傳
圖6
五，Main.c 代碼：
//-----------------------------------------------------------------
// 名稱: 可編程序接口芯片8155應用
//-----------------------------------------------------------------
// 說明: 本例利用8155的PA,PB連接數碼管,顯示8155當前定時初值,
// PC端口連接按鍵,分別用于調整定時初值,啟動定時器,寫8155RAM等.
// 啟動定時器后,在定時溢出時,8155 TOUT將觸發INT0中斷,輸出提示音.
// 在調節的定時初值不同時,聲音輸出的間隔也不同.
//
//-----------------------------------------------------------------
#include "myfunc01.h"
//待顯示信息緩沖
extern INT8U Disp_Buffer[4];
//8155定時計數初值變量
extern volatile INT16U cnt_8155;
//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
int main()
{
INT8U i;
DDRA= 0xFF;
DDRB= 0xFF;
DDRC= 0xFF;
DDRD= 0x00; PORTD= 0xFF;
MCUCR= 0x82;
*COMM_8155= 0B00000011;
GICR= _BV(INT0);
sei();
while(1) {
for(i= 0; i< 4; i++) {
*PB_8155= 0x00;
*PA_8155= SEG_CODE[Disp_Buffer];
*PB_8155= _BV(7- i);
_delay_ms(4);
Key_Process();
}
}
}
//-----------------------------------------------------------------
// INT0中斷子程序
//-----------------------------------------------------------------
ISR (INT0_vect)
{
Sounder();
Set_8155_TC();
}
Myfunc01.h
//******************************************************************************************
#ifndef _MYFUNC01_H_
#define _MYFUNC01_H_
//#define F_CPU 2000000UL
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U unsigned int
//8155地址定義
#define COMM_8155 (INT8U*)0xFD00
#define PA_8155 (INT8U*)0xFD01
#define PB_8155 (INT8U*)0xFD02
#define PC_8155 (INT8U*)0xFD03
#define CONT_8155_L8 (INT8U*)0xFD04
#define CONT_8155_H8 (INT8U*)0xFD05
#define PMEM_8155 (INT8U*)0xFC00
//蜂鳴器定義
#define BEEP() PORTB ^= _BV(PB0)
//0-9的共陽數碼管段碼表,最后一位為黑屏幕
static INT8U SEG_CODE[] =
{ 0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xFF };
//定時初值遞增或遞減
enum OP_Type {ADD,SUB};
void Sounder();
void Set_8155_TC();
void adjust_tCount(enum OP_Type op);
void Key_Process();
#endif
六，點擊構建工程按鈕，編譯工程。(如下圖7所示)
下載附件
2020-6-28 20:07 上傳
圖7

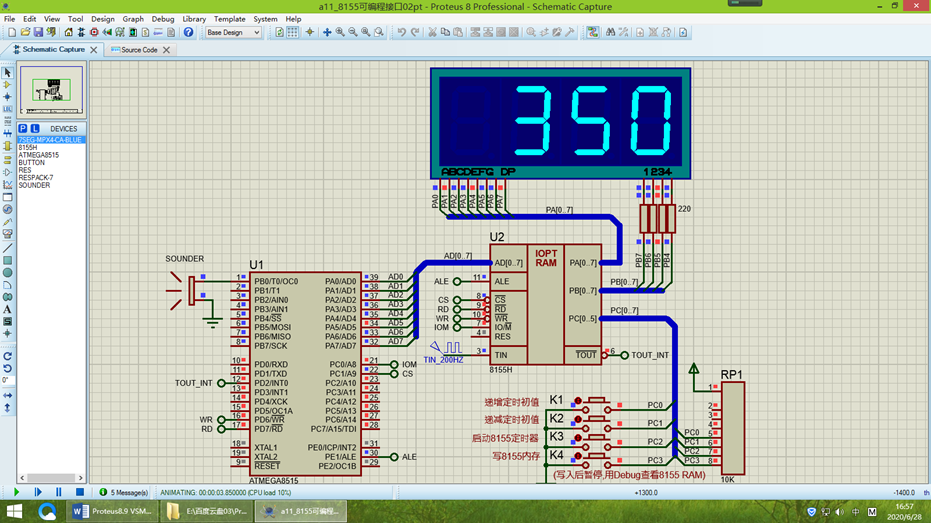

七，點擊窗口左下方仿真按鈕，可見虛擬數字屏顯示。 (如下圖8，9，10所示)
下載附件
2020-6-28 20:07 上傳
圖8
下載附件
2020-6-28 20:07 上傳
圖9
下載附件
2020-6-28 20:07 上傳
圖10
八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)
下載附件
2020-6-28 20:07 上傳
圖11
附件Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a11_8155可編程接口在已安裝Proteus8.9的計算機文件夾中打開即可
