大家給個提示吧，直流電機調速系統怎么用8位撥碼開關設置占空比，進行脈沖寬度調制

ID:755618 · 發表于 2020-6-29 19:43

如題

ID:94031 · 發表于 2020-6-29 20:37

8位撥碼開關有128種狀態，全0占空比為0，程序讀8位撥碼開關值,再乘 1/128 得到數為即為占空比。

ID:7209 · 發表于 2020-6-29 21:38

1， 8位撥碼開關有幾種狀態
   1*2^7+1*2^6+1*2^5+1*2^4+1*2^3+1*2^2+1*2^1+1*2^0
   應該是256種狀態。
2，這樣電機最大是256 ，也就是最大波形全開，最小 0 也就是波形全關。

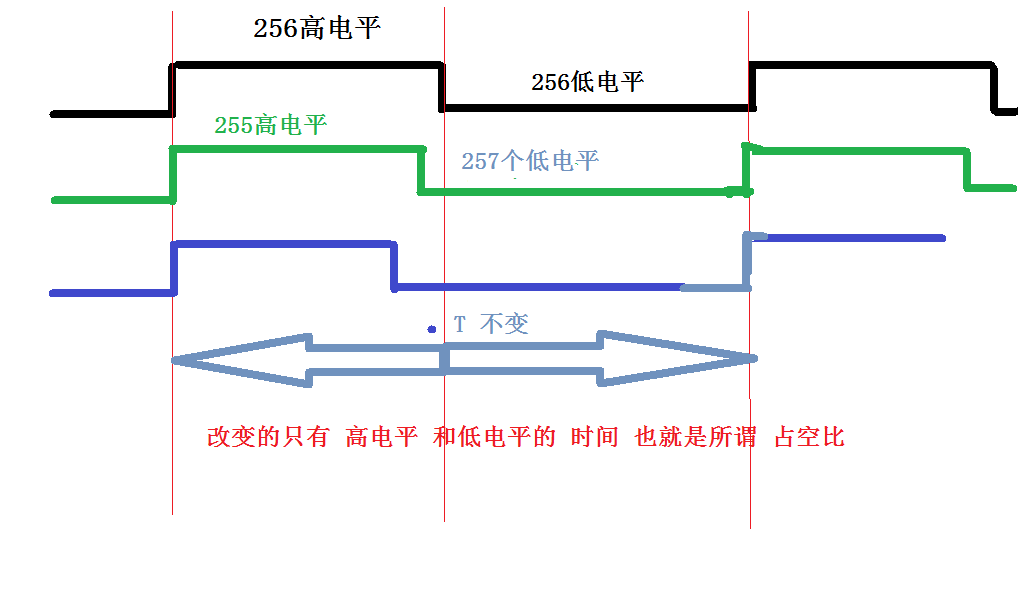

   我畫個圖3，若只有一個電機還好，若有兩個考慮互鎖，考慮正反轉。
4，用STM8 有個專門控制這個的定時器
   希望能幫到你。

ID:755618 · 發表于 2020-6-30 10:02

wxs732 發表于 2020-6-29 21:38
1， 8位撥碼開關有幾種狀態
1*2^7+1*2^6+1*2^5+1*2^4+1*2^3+1*2^2+1*2^1+1*2^0
應該是256種 ...

好，謝謝啦，我來試試怎么操作，原理有點懂了，但是不知道怎么操作

ID:755618 · 發表于 2020-6-30 10:09

xuyaqi 發表于 2020-6-29 20:37
8位撥碼開關有128種狀態，全0占空比為0，程序讀8位撥碼開關值,再乘 1/128 得到數為即為占空比。

八位開關原理懂了些了，但是還不會用，謝謝啦

ID:743992 · 發表于 2020-6-30 23:19

樓上說的挺清楚了，8位撥碼開關一共256種狀態，8位以上的單片機可以一次性讀取這8位開關的狀態，即將8位開關直接連到單片機的8個引腳（當然最好要有上拉電阻和濾波電容），在程序中將8位開關的開關狀態，即8位二進制數轉換成0-255的數值，這個數值就是占空比。8位單片機的定時器最大重裝載值是256，那么計算出來的撥碼開關數值就可以直接作為占空比使用。8位以上的單片機也是同樣設置，這就要看樓主用的是哪一種單片機了。單片機輸出的pwm給驅動，即可實現開環調速。
純硬件實現的方法也有，555可以實現脈寬調制（555輸出pwm電路很簡單，網上相當多的資料），8位撥碼開關可以采取逐個短接的方式以1/8步長改變電阻值，同樣產生pwm。如果再配上其他一些復雜的信號發生ic，甚至能實現模擬spwm。樓主加油~

ID:755618 · 發表于 2020-7-7 13:21

dasSpieler 發表于 2020-6-30 23:19
樓上說的挺清楚了，8位撥碼開關一共256種狀態，8位以上的單片機可以一次性讀取這8位開關的狀態，即將8位開 ...

對，弄明白了怎么用這些狀態調節占空比比例了，謝謝大家了

ID:896307 · 發表于 2021-6-3 09:17

戀世羽香發表于 2020-7-7 13:21
對，弄明白了怎么用這些狀態調節占空比比例了，謝謝大家了

能看一下你的代碼嗎？謝謝
