CX3318智能自動上水器專用芯片方案集成充電管理保護+MCU二合一集成IC

ID:729147 · 發表于 2020-7-13 17:09

免費提供樣品、PDF資料原理圖、BOM物料清單，貼片圖，提供DEMO板測試IC功能和技術支持
   深圳市誠芯微科技有限公司  張琦 13631191891
   產品概述：CX3318：電池充電IC+馬達驅動多合一集成方案,電動剃須刀驅動芯片
集成單節鋰電池充電管理,按鍵檢測功能的馬達驅動專用芯片-CX3318，主要應用于電動剃須刀、筋膜槍、小風扇、超聲波電動牙刷、美容瘦臉棒、小型低電流直流電機、便攜式設備等。

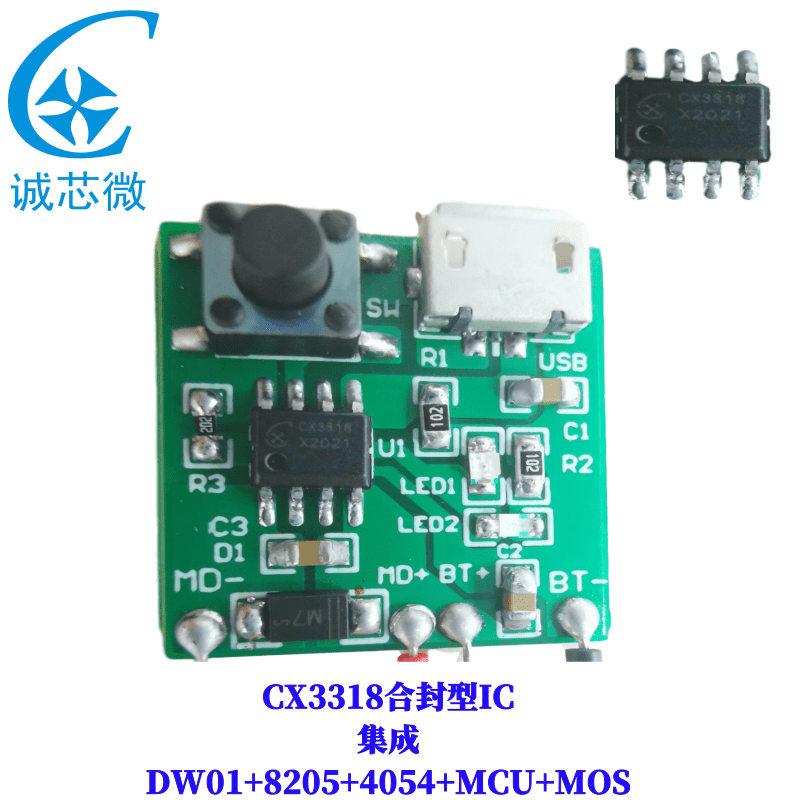

CX3318鋰電池充電IC+馬達驅動二合一集成多功能方案。外圍精簡，設計靈活更具性價比電動馬達驅動方案。以往電動馬達需要實現充電與驅動多功能方案，需要使用到充電管理IC加MCU加MOS，這樣不但空間小，元件多還成本高。現誠芯微推出CX3318這樣一款鋰電池充電IC+馬達驅動多合一集成ic。算是精簡方案、靈活設計的福音來臨。

  集成單節鋰電池充電管理,按鍵檢測功能的馬達驅動專用芯片-CX3318，主要應用于電動剃須刀、筋膜槍、小風扇、超聲波電動牙刷、美容瘦臉棒、小型低電流直流電機、便攜式設備等。

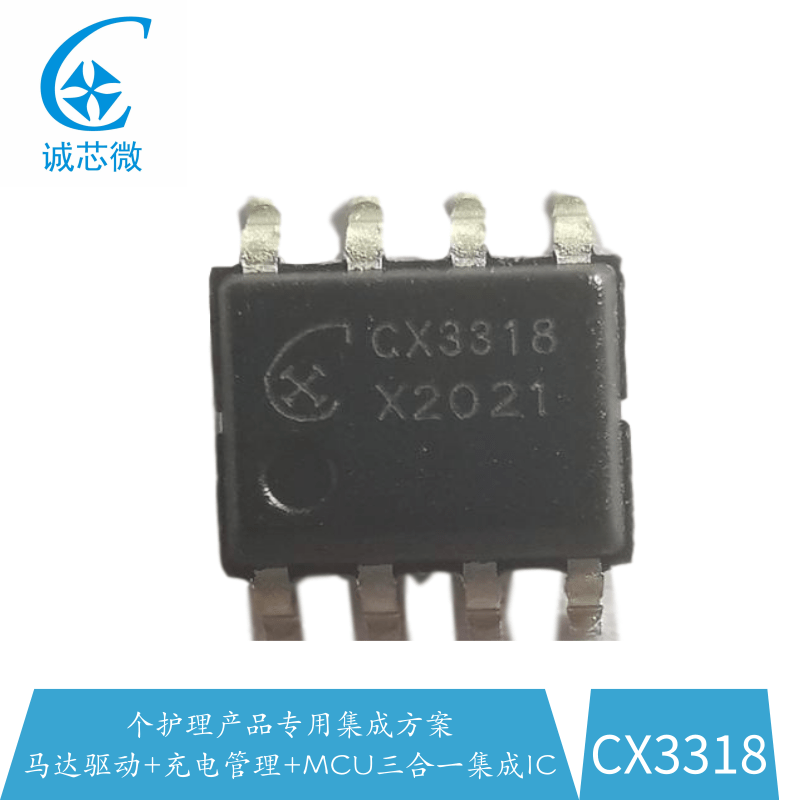

CX3318 是一款集成單節鋰電池充電管理功能、按鍵檢測功能的馬達驅動專用芯片；

CX3318 可通過調節外部電阻來調節充電電流大小，內置兩種按鍵控制模式；

CX3318 內置輸入過壓保護，過充保護，過溫保護，電池欠壓保護，馬達堵轉及短路保護；

CX3318 內置電池低電提示；

CX3318 是一款應用極簡，性能卓越，穩定可靠的單節鋰電馬達驅動專用芯片；

特點:

● 輸入工作電壓：DC5.0V±0.5V

● 輸入過壓保護：DC4.0V-6.5V

● 小于2uA靜態功耗

● 高達600mA的可編程充電電流

● 恒壓，恒流充電，并在無過熱環境下進行最大設定電流充電。

● 精度 +1% 的4.20V預設充電電壓

● 用于電池電量檢測的充電電流監控輸出

● 充電及工作狀態指示引腳

● 0.1C充電終止

● 3.0V涓流充電版本

● 2路按鍵控制選擇

● 支持電池0V充電
● 超簡潔應用線路

● 輸出短路保護，過熱保護，輸入過壓保護，電池欠壓保護以及馬達堵轉保護

● SOP-8L封裝形式

應用范圍：

剃須刀，理發剪，修毛器等

電動牙刷

單節鋰電池供電的馬達類產品
CX3318 (2).png
