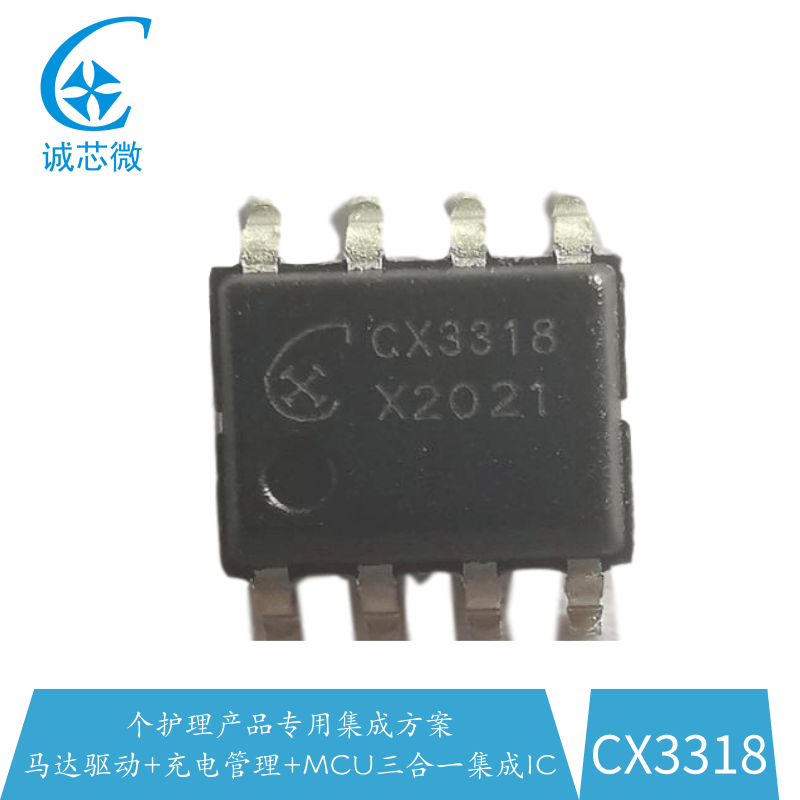

產品概述：CX3318：電池充電IC+馬達驅動多合一集成方案,電動剃須刀驅動芯片
集成單節鋰電池充電管理,按鍵檢測功能的馬達驅動專用芯片-CX3318，主要應用于電動剃須刀、筋膜槍、小風扇、超聲波電動牙刷、美容瘦臉棒、小型低電流直流電機、便攜式設備等。
CX3318鋰電池充電IC+馬達驅動二合一集成多功能方案。外圍精簡，設計靈活更具性價比電動馬達驅動方案。以往電動馬達需要實現充電與驅動多功能方案，需要使用到充電管理IC加MCU加MOS，這樣不但空間小，元件多還成本高�，F誠芯微推出CX3318這樣一款鋰電池充電IC+馬達驅動多合一集成ic。算是精簡方案、靈活設計的福音來臨。
集成單節鋰電池充電管理,按鍵檢測功能的馬達驅動專用芯片-CX3318，主要應用于電動剃須刀、筋膜槍、小風扇、超聲波電動牙刷、美容瘦臉棒、小型低電流直流電機、便攜式設備等。
CX3318 是一款集成單節鋰電池充電管理功能、按鍵檢測功能的馬達驅動專用芯片；
CX3318 可通過調節外部電阻來調節充電電流大小，內置兩種按鍵控制模式；
CX3318 內置輸入過壓保護，過充保護，過溫保護，電池欠壓保護，馬達堵轉及短路保護；
CX3318 內置電池低電提示；
CX3318 是一款應用極簡，性能卓越，穩定可靠的單節鋰電馬達驅動專用芯片；
特點:
● 輸入工作電壓：DC5.0V±0.5V
● 輸入過壓保護：DC4.0V-6.5V
● 小于2uA靜態功耗
● 高達600mA的可編程充電電流
● 恒壓，恒流充電，并在無過熱環境下進行最大設定電流充電。
● 精度 +1% 的4.20V預設充電電壓
● 用于電池電量檢測的充電電流監控輸出
● 充電及工作狀態指示引腳
● 0.1C充電終止
● 3.0V涓流充電版本
● 2路按鍵控制選擇
● 支持電池0V充電
● 超簡潔應用線路
● 輸出短路保護，過熱保護，輸入過壓保護，電池欠壓保護以及馬達堵轉保護
● SOP-8L封裝形式
應用范圍：
剃須刀，理發剪，修毛器等
電動牙刷
單節鋰電池供電的馬達類產品
|
|
