0.3%精度LCR表PCB工程文件

  [復制鏈接]
ID:52711 發表于 2020-7-13 21:55 | 顯示全部樓層 |閱讀模式
這是我DIY的一個LCR,圖紙Protel99se繪制，文件包含pcb和固件。lcr的主控stc12c5a60s2,附hex文件,不含源碼

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

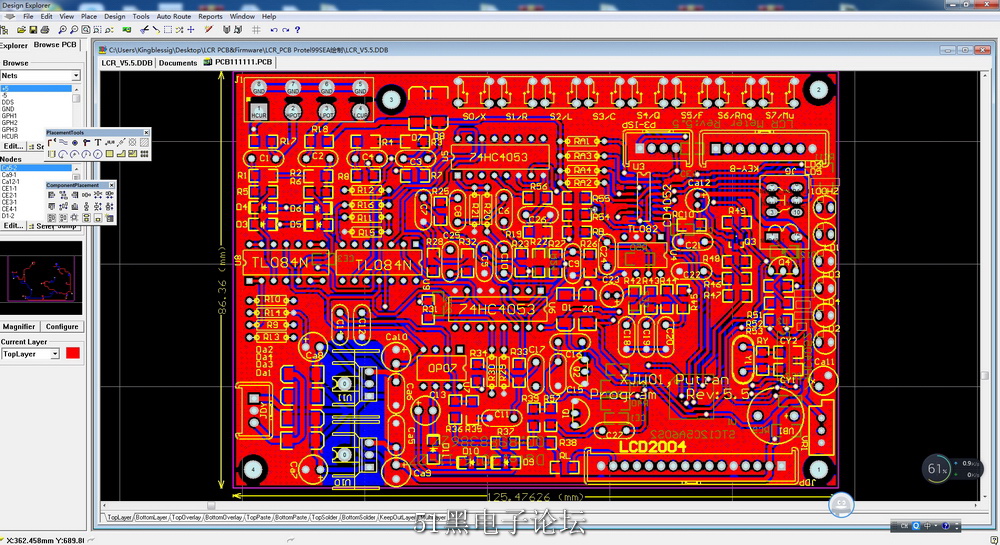

PCB

PCB 搜狗截圖20年07月13日2150_2.jpg

LCR PCB&Firmware123.rar

825.18 KB, 下載次數: 124, 下載積分: 黑幣 -5

LCR PCB 固件

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分
