數顯收音機芯片3610做的頻率計

  [復制鏈接]
ID:261025 發表于 2020-7-16 14:05 | 顯示全部樓層 |閱讀模式
本帖最后由 418854190 于 2020-7-17 18:37 編輯

利用數顯收音機屏幕和顯示芯片做的頻率計
數顯收音機屏幕修復 修復后可焊接  http://www.zg4o1577.cn/bbs/dpj-188068-1.html

這三個都可以顯示400MHZ以上的頻率  最高能顯示多少就不知道了

兩個小的頻率計按鍵從左到右分別是AM/FM切換   顯示位數切換 和 10.7MHZ/70KHZ切換

測試了網上買的3610D芯片 最高到300MHZ左 我手里還有一個拆下來的顯示頻率沒達到400MHZ的也是3610D   可能帶D的都不支持400MHZ以上吧

我用的芯片都是從收音機里拆的

如果用信號線測頻率則是通過usb口的D+D-輸入信號







評分

參與人數 2黑幣 +55 收起 理由
wps10025 + 15 高手，頂禮膜拜
admin + 40 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:960079 發表于 2021-8-12 06:01 | 顯示全部樓層
支持一下，手里有幾個顯示頻率收音機，沒事的時候搗鼓一下
回復

使用道具 舉報

ID:261025 發表于 2021-8-15 18:03 | 顯示全部樓層

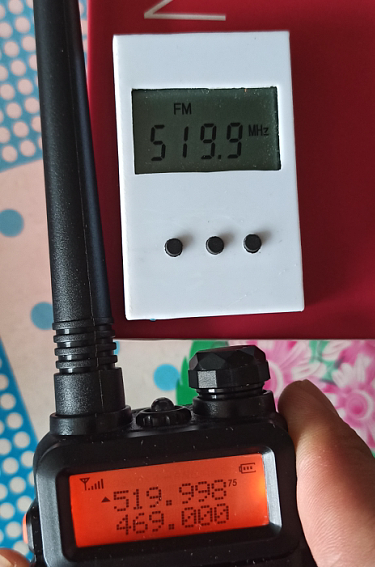

最新測試  已達到對講機最大頻率

評分

參與人數 1黑幣 +30 收起 理由
admin + 30 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:960999 發表于 2021-8-17 20:11 來自觸屏版 | 顯示全部樓層
太好了，請問這個怎么改？有教程嗎？
回復

使用道具 舉報

ID:261025 發表于 2021-8-17 20:29 | 顯示全部樓層
wmhhzzj 發表于 2021-8-17 20:11
太好了，請問這個怎么改？有教程嗎？

看懂3610芯片引腳圖就能改   我加了單片機和輕觸按鍵用來控制顯示模式  不用單片機和輕觸按鍵就得用自鎖開關  不是所有的3610都支持顯示這么高的頻率
回復

使用道具 舉報

ID:88256 發表于 2021-8-17 23:03 | 顯示全部樓層
418854190 發表于 2021-8-17 20:29
看懂3610芯片引腳圖就能改   我加了單片機和輕觸按鍵用來控制顯示模式  不用單片機和輕觸按鍵就得用自鎖 ...

這種屏幕比較大的哪里買？也想整個3610的頻率計玩玩
回復

使用道具 舉報

ID:261025 發表于 2021-8-18 12:37 | 顯示全部樓層
hhdsdy 發表于 2021-8-17 23:03
這種屏幕比較大的哪里買？也想整個3610的頻率計玩玩

買收音機拆的  拆了好幾個收音機
回復

使用道具 舉報

ID:362333 發表于 2022-8-2 17:31 來自觸屏版 | 顯示全部樓層
不錯      做一個試試
回復

使用道具 舉報

ID:275952 發表于 2023-12-5 14:35 | 顯示全部樓層
不錯的方案，值得借鑒。
回復

使用道具 舉報

ID:688905 發表于 2024-3-8 21:25 | 顯示全部樓層
剛剛翻閱資料時看到本帖。收音機頻率計顯示的都是減去了一個中頻的值，樓主已經設法顯示實際頻率了嗎？是如何做到的？
回復

使用道具 舉報
