stc8單片機功能腳切換寄存器這一位EAXFR是干什么的？

  [復制鏈接]
ID:718037 發表于 2020-7-16 16:42 | 顯示全部樓層 |閱讀模式

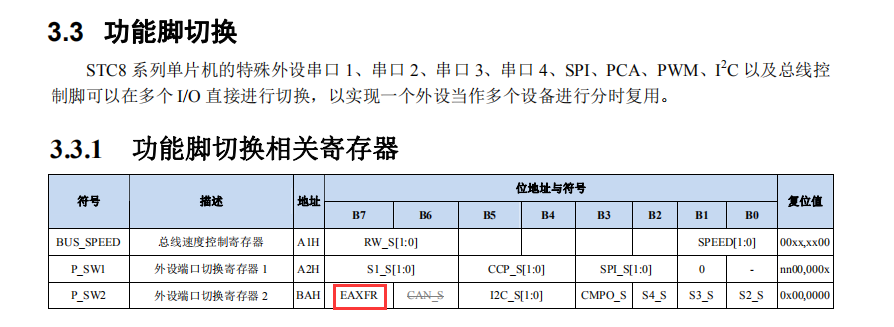

寄存器這一位 EAXFR 是干什么的

回復

使用道具 舉報

ID:155507 發表于 2020-7-16 22:07 | 顯示全部樓層
P_SW2寄存器的最高位EAXFR 是擴展SFR訪問控制使能
如下特殊功能寄存器位于擴展 RAM 區域 訪問這些寄存器,需先將 P_SW2 的 BIT7(EAXFR) 設置為 1,才可正常讀寫




  1. #include "reg51.h"
  2. #include "intrins.h"

  4. //測試工作頻率為11.0592MHz

  6. sfr     P_SW2       =   0xba;
  7. sfr     PWMCFG      =   0xf1;
  8. sfr     PWMIF       =   0xf6;
  9. sfr     PWMFDCR     =   0xf7;
  10. sfr     PWMCR       =   0xfe;

  12. #define PWMC            (*(unsigned int volatile xdata *)0xfff0)
  13. #define PWMCKS          (*(unsigned char volatile xdata *)0xfff2)
  14. #define TADCP           (*(unsigned int volatile xdata *)0xfff3)
  15. #define PWM0T1          (*(unsigned int volatile xdata *)0xff00)
  16. #define PWM0T2          (*(unsigned int volatile xdata *)0xff02)
  17. #define PWM0CR          (*(unsigned char volatile xdata *)0xff04)
  18. #define PWM0HLD         (*(unsigned char volatile xdata *)0xff05)
  19. #define PWM1T1          (*(unsigned int volatile xdata *)0xff10)
  20. #define PWM1T2          (*(unsigned int volatile xdata *)0xff12)
  21. #define PWM1CR          (*(unsigned char volatile xdata *)0xff14)
  22. #define PWM1HLD         (*(unsigned char volatile xdata *)0xff15)
  23. #define PWM2T1          (*(unsigned int volatile xdata *)0xff20)
  24. #define PWM2T2          (*(unsigned int volatile xdata *)0xff22)
  25. #define PWM2CR          (*(unsigned char volatile xdata *)0xff24)
  26. #define PWM2HLD         (*(unsigned char volatile xdata *)0xff25)
  27. #define PWM3T1          (*(unsigned int volatile xdata *)0xff30)
  28. #define PWM3T2          (*(unsigned int volatile xdata *)0xff32)
  29. #define PWM3CR          (*(unsigned char volatile xdata *)0xff34)
  30. #define PWM3HLD         (*(unsigned char volatile xdata *)0xff35)
  31. #define PWM4T1          (*(unsigned int volatile xdata *)0xff40)
  32. #define PWM4T2          (*(unsigned int volatile xdata *)0xff42)
  33. #define PWM4CR          (*(unsigned char volatile xdata *)0xff44)
  34. #define PWM4HLD         (*(unsigned char volatile xdata *)0xff45)
  35. #define PWM5T1          (*(unsigned int volatile xdata *)0xff50)
  36. #define PWM5T2          (*(unsigned int volatile xdata *)0xff52)
  37. #define PWM5CR          (*(unsigned char volatile xdata *)0xff54)
  38. #define PWM5HLD         (*(unsigned char volatile xdata *)0xff55)
  39. #define PWM6T1          (*(unsigned int volatile xdata *)0xff60)
  40. #define PWM6T2          (*(unsigned int volatile xdata *)0xff62)
  41. #define PWM6CR          (*(unsigned char volatile xdata *)0xff64)
  42. #define PWM6HLD         (*(unsigned char volatile xdata *)0xff65)
  43. #define PWM7T1          (*(unsigned int volatile xdata *)0xff70)
  44. #define PWM7T2          (*(unsigned int volatile xdata *)0xff72)
  45. #define PWM7CR          (*(unsigned char volatile xdata *)0xff74)
  46. #define PWM7HLD         (*(unsigned char volatile xdata *)0xff75)

  48. void main()
  49. {
  50.     P_SW2 = 0x80;  //將P_SW2寄存器的最高位EAXFR置1,訪問XSFR
  51.     PWMCKS = 0x00;                              // PWM時鐘為系統時鐘
  52.     PWMC = 0x1000;                              //設置PWM周期為1000H個PWM時鐘
  53.     PWM0T1= 0x0100;                             //在計數值為100H地方輸出低電平
  54.     PWM0T2= 0x0500;                             //在計數值為500H地方輸出高電平
  55.     PWM0CR= 0x80;                               //使能PWM0輸出
  56.     P_SW2 = 0x00;

  58.     PWMCR = 0x80;                               //啟動PWM模塊

  60.     while (1);
  61. }

復制代碼




回復

使用道具 舉報

ID:311846 發表于 2020-7-17 09:33 | 顯示全部樓層
你認真看下這個表的下面文檔，你會發現驚喜，
回復

使用道具 舉報

ID:718037 發表于 2020-7-17 10:35 | 顯示全部樓層
謝了，昨天看了后面才發現
回復

使用道具 舉報

ID:718037 發表于 2020-7-17 10:39 | 顯示全部樓層
angmall 發表于 2020-7-16 22:07
P_SW2寄存器的最高位EAXFR 是擴展SFR訪問控制使能
如下特殊功能寄存器位于擴展 RAM 區域 訪問這些寄存器, ...

謝謝，昨天看了后面才發現
回復

使用道具 舉報

ID:883988 發表于 2021-3-13 10:55 | 顯示全部樓層
這個操作
一言難盡!
我看IIC的時候剛好把這個漏過去了，結果硬件IIC怎么也通訊不成功，看了芯片資料給的例程后發現P_SW2的第一位被置一了，然后再過來查。前前后后搞了好久好久
回復

使用道具 舉報

ID:890869 發表于 2021-9-4 00:50 | 顯示全部樓層
小胸姑娘 發表于 2021-3-13 10:55
這個操作
一言難盡!
我看IIC的時候剛好把這個漏過去了，結果硬件IIC怎么也通訊不成功，看了芯片資料給的 ...

對，我也是這里，卡了好幾天
回復

使用道具 舉報

ID:911455 發表于 2023-5-15 16:38 | 顯示全部樓層
他沒有講這位置1后,耽誤訪問data里的內容不
回復

使用道具 舉報

ID:206581 發表于 2023-5-15 21:57 | 顯示全部樓層
我也是沒注意到，搞了好久
回復

使用道具 舉報

ID:155507 發表于 2023-5-16 08:39 | 顯示全部樓層
innere 發表于 2023-5-15 16:38
他沒有講這位置1后,耽誤訪問data里的內容不

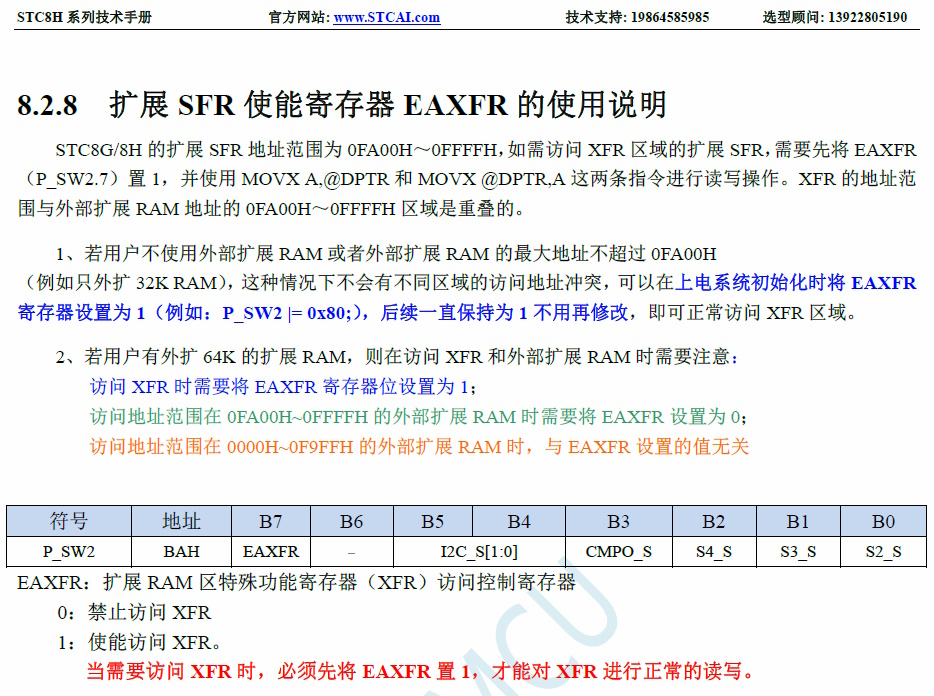

8.2.8 擴展SFR 使能寄存器EAXFR 的使用說明
STC8G/8H 的擴展SFR 地址范圍為0FA00H～0FFFFH，如需訪問XFR 區域的擴展SFR，需要先將EAXFR
（P_SW2.7）置1，并使用MOVX A,@DPTR 和MOVX @DPTR,A 這兩條指令進行讀寫操作。XFR 的地址范
圍與外部擴展RAM 地址的0FA00H～0FFFFH 區域是重疊的。
1、若用戶不使用外部擴展RAM 或者外部擴展RAM 的最大地址不超過0FA00H
（例如只外擴32K RAM），這種情況下不會有不同區域的訪問地址沖突，可以在上電系統初始化時將EAXFR
寄存器設置為1（例如：P_SW2 |= 0x80;），后續一直保持為1 不用再修改，即可正常訪問XFR 區域。
2、若用戶有外擴64K 的擴展RAM，則在訪問XFR 和外部擴展RAM 時需要注意：
訪問XFR 時需要將EAXFR 寄存器位設置為1；
訪問地址范圍在0FA00H~0FFFFH 的外部擴展RAM 時需要將EAXFR 設置為0；
訪問地址范圍在0000H~0F9FFH 的外部擴展RAM 時，與EAXFR 設置的值無關





回復

使用道具 舉報

ID:879348 發表于 2023-5-16 11:52 | 顯示全部樓層
搞的太復雜了，這就是51架構的局限性
回復

使用道具 舉報

ID:1034262 發表于 2023-5-16 12:18 | 顯示全部樓層
用于訪問擴展的特殊功能寄存器，因為51的架構問題，常規的特殊功能寄存器地址（128字節）遠遠不夠，所以STC增加的幾百個特殊功能寄存器都放在xdata地址空間，為了避免與xdata內存沖突，所以用這一位來允許/禁止擴展的特殊功能寄存器訪問。
如果沒有外接xdata芯片，或外接的沒到64K，或者到64K，最后幾百個字節不用，則程序已開始設置該位為1，一直不用清除。
回復

使用道具 舉報

ID:106977 發表于 2025-1-23 21:28 | 顯示全部樓層
STC為了發展51芯片擴展了很多東西！又必須考慮兼容過去和能夠在Keil中編程和調試，有些設置就好像是“打補丁”。其實STC的手冊很長，也敘述的很清楚。只是許多人缺少認真看書的習慣！
回復

使用道具 舉報

ID:1034262 發表于 2025-1-24 11:01 | 顯示全部樓層
允許訪問擴展在XDATA區的SFR（特殊功能寄存器）。51架構直接訪問的寄存器只有128字節，而STC公司的MCU外設擴展了幾百個寄存器，只好放在XDATA區。
回復

使用道具 舉報
