新手焊1602液晶屏V com引腳接藍白可調電阻三個引腳怎么接線

ID:84745 · 發表于 2020-7-22 19:30

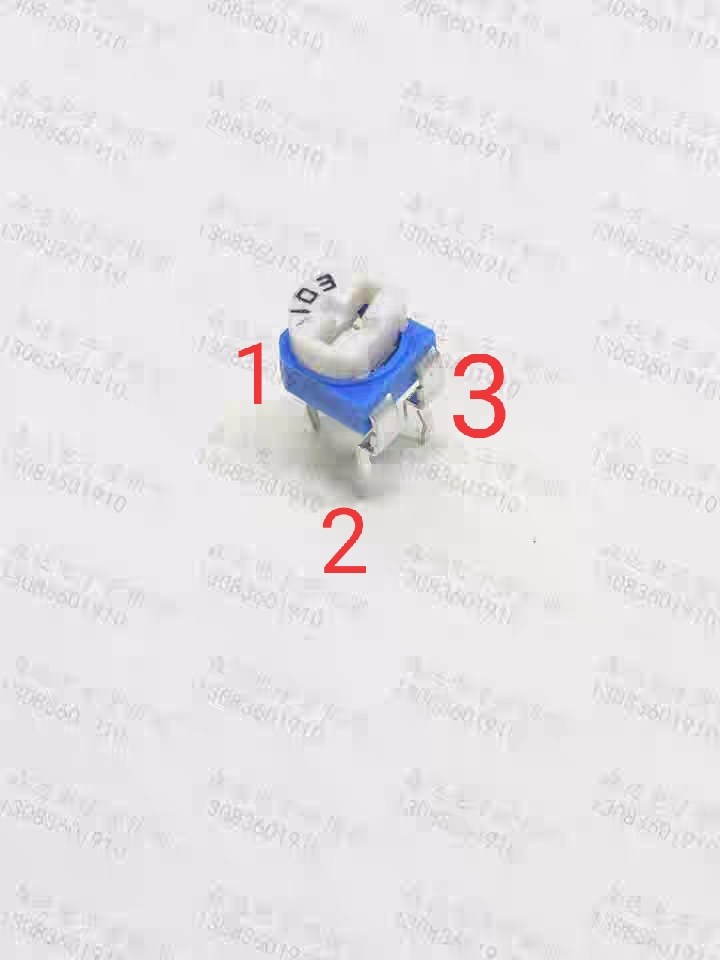

新手焊1602液晶屏V COM（板上V0口）引腳接藍白可調電阻三個引腳怎么接線

ID:213173 · 發表于 2020-7-23 08:05

按樓主標號可調電阻1-2或1-3相連后接1602第3腳，另一個腳接GND，也可以1腳接1602第3腳，2、3任選一個接GND，另一個腳懸空。

ID:744327 · 發表于 2020-7-23 08:28

這是一個電位器，用液晶背光的。可以第1-2腳或第1-3相連，然后接1602第3腳，扭動電位器就可以調節了

ID:420836 · 發表于 2020-7-23 09:05

可變電阻微調電位器中間的引腳1為可變電阻輸出引腳，將引腳1連接至1602的引腳3，微調電位器的引腳2和引腳3可以互換。將微調電位器的引腳2和1602的引腳2 VDD連接至5V，并將微調電位器的引腳3與GND和1602的引腳3相連接。為防止引腳1到達引腳2時電阻為零，請在5V和微調電位器的引腳2之間添加一個適當值的電阻。

ID:452950 · 發表于 2020-7-23 19:50

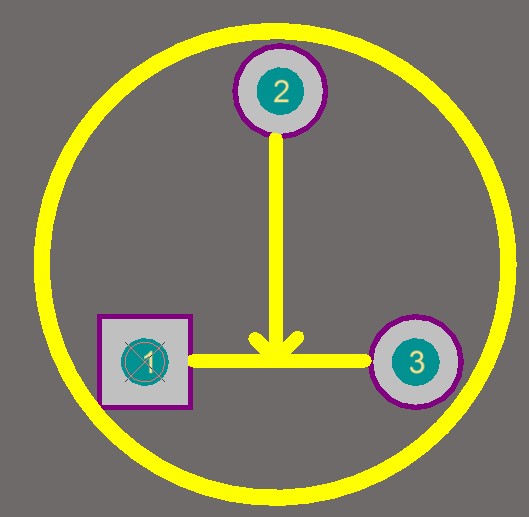

引腳對應關系可看圖

ID:280000 · 發表于 2020-7-24 16:31

屏幕的引腳接滑動變阻器的2端，1端接GND，3端接VCC
