一箭穿心搖搖棒DIY+生日快樂歌播放

ID:51271 · 發表于 2013-6-26 16:16

對象生日快到了，不知道準備個什么禮物好。一直覺得直接用錢買的東西沒啥意思，沒啥誠意。不知道各位同道中人作何看法？這不，直接做個搖搖棒給她玩玩吧。花錢多少不重要，有心才是王道！

本作品參考了51hei單片機論壇上的其他很多帖子代碼也有些是借用的，在此感謝一下51hei論壇.

本來打算直接做個普通的搖搖棒也可以，想想這可是禮物呢，怎么能那么隨便呢，干脆來個一箭穿心搖搖棒吧，下面展示一下我的成果，希望各位能喜歡，也希望我的對象收到禮物后能開心。

一、搖搖棒之棒—— 一箭穿心

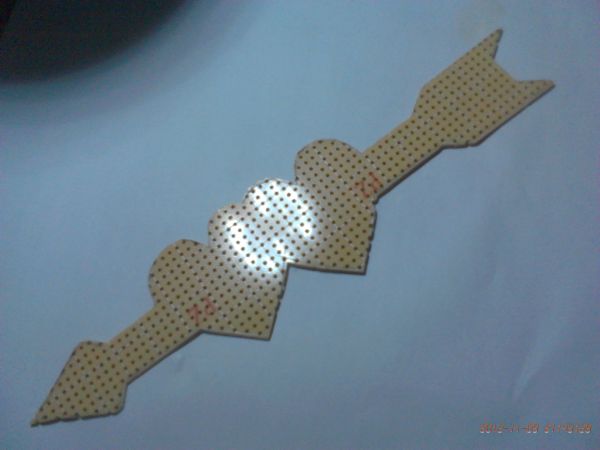

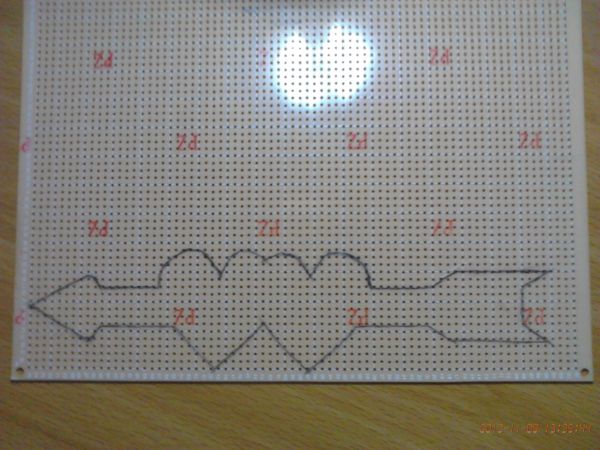

用刀在萬能板上“畫”出一箭穿心圖案（板子太光滑，沒有專用筆）。再用鉛筆涂黑，方便下一步的順利進行

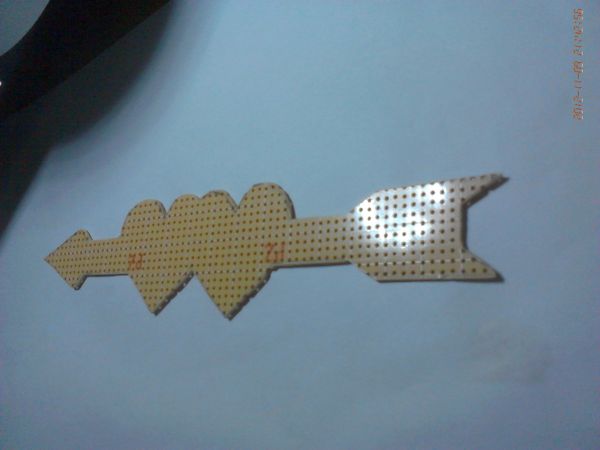

用工具裁剪、打磨出一箭穿心。不過購買萬能板失誤，太脆了，一不小心就會損壞棱角。那就糟糕了~~。用了一下午才弄成這樣。不過看上去還不錯哈

。

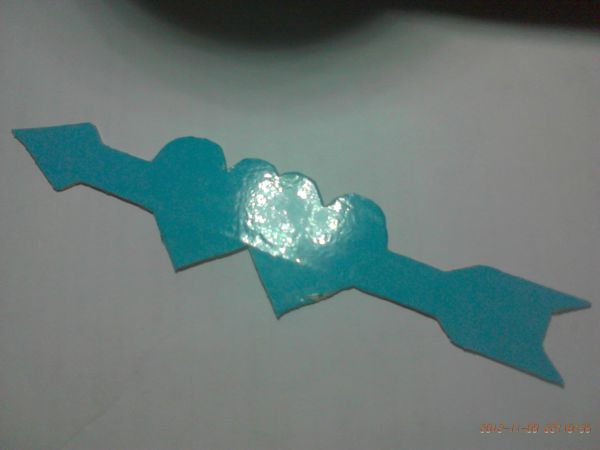

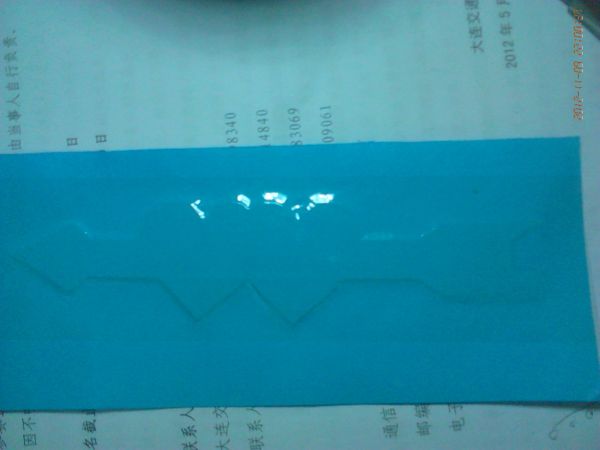

禮物就應該是很漂亮的東西，當然就得包裝一下了。用雙面膠貼滿“一箭穿心”后再貼彩紙以示美觀。手頭只有之前給對象疊藍玫瑰用剩的彩紙了，湊合著用嘍!
為了看上去更閃亮再用好一點的透明膠帶貼一層，還可以防止在制作的過程中弄臟紙面。

裁剪掉多余的部分后搖搖棒的主體部分就完成了。
二、搖搖棒初步制作——LED燈的安裝、部分元件的布置

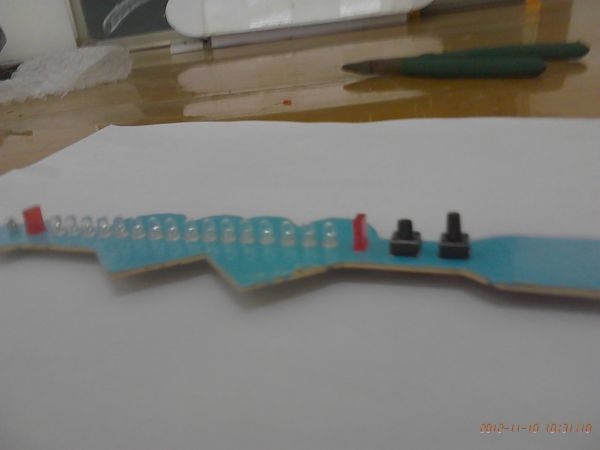

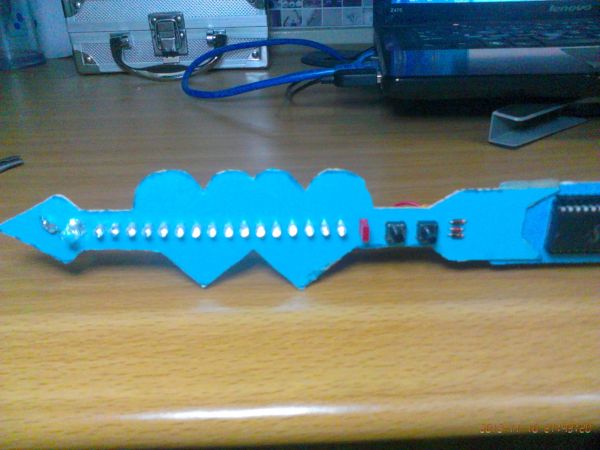

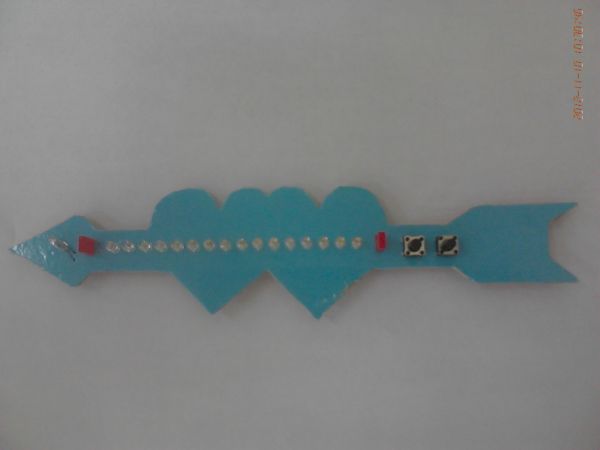

為了顯示的畫面更清晰，LED小燈用的是3mm的高亮藍色LED，一共16顆。

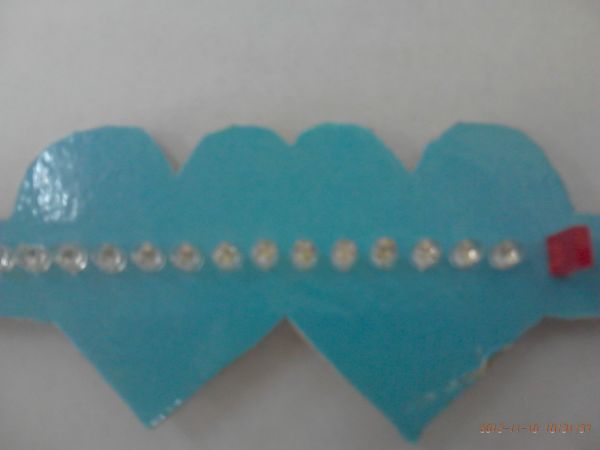

兩顆“藍心”特寫

頂端末端各有一顆紅色的小燈。是為了增加顯示畫面的美觀用的（兩條紅色弧線）。兩個小按鍵一個是播放生日快樂歌的按鈕（播放過程中小燈從上到下隨著音樂的節奏依次點亮，播放完后演示各種炫彩流水燈畫面），另一個是用來手動切換顯示畫面的。按鍵沒有操作時每左右晃動N次切換一下顯示畫面。

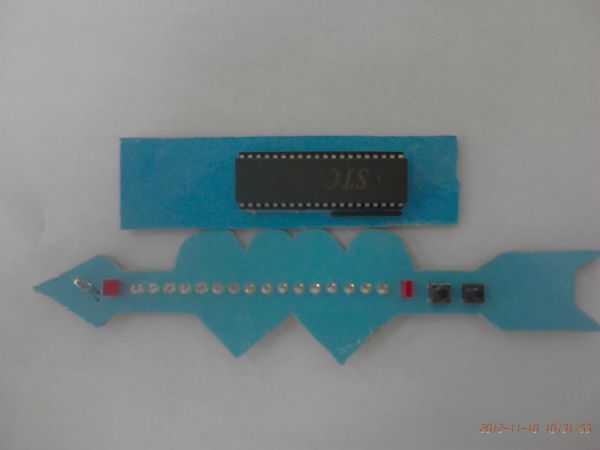

三、單片機最小系統

為了美觀簡潔，最小系統元件都放在了單片機插座里

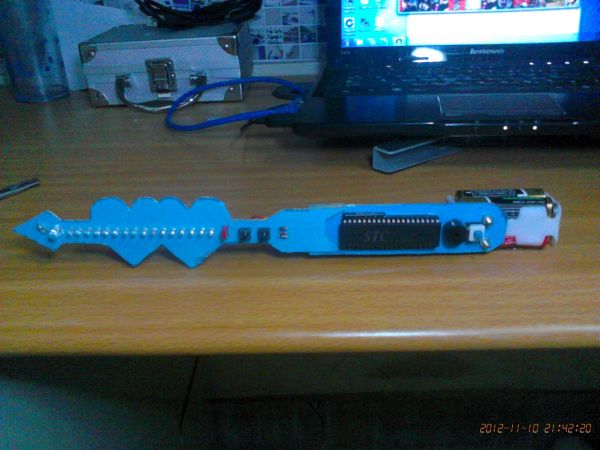

四、最后的成品效果圖

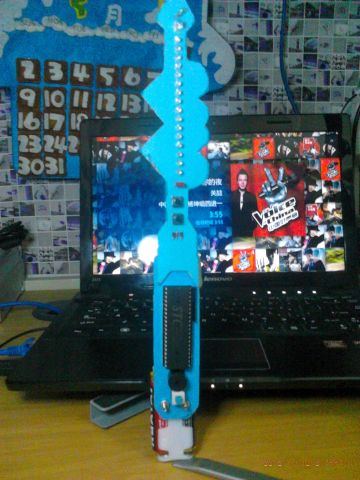

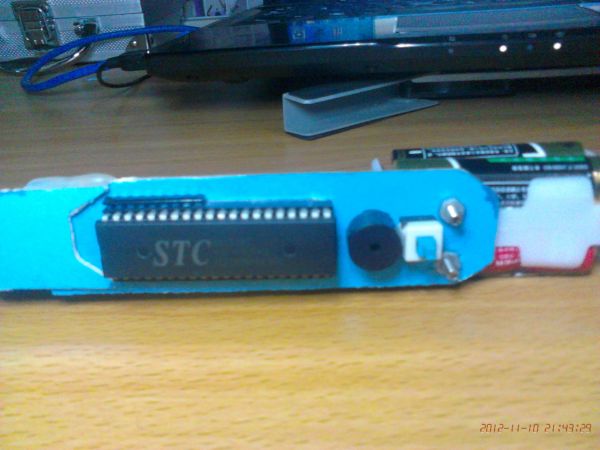

蜂鳴器、電源開關、供電模塊（3節1.5V南孚電池串聯）

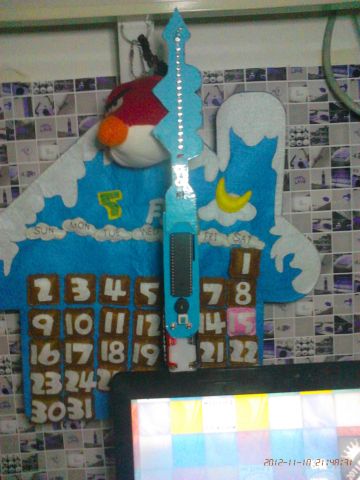

一支挺拔漂亮的箭

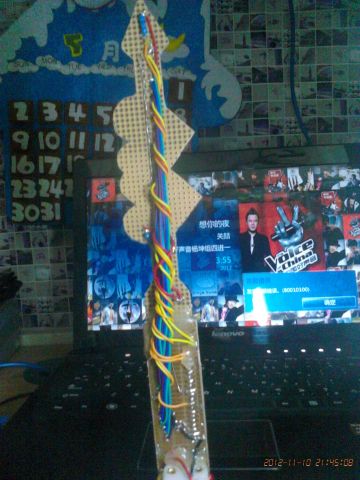

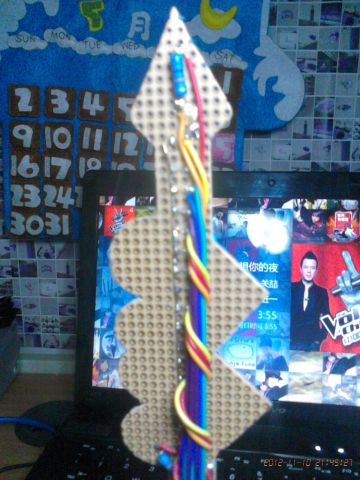

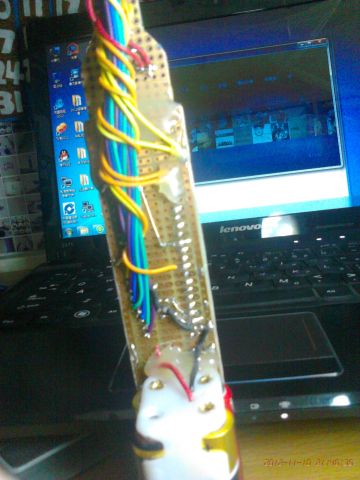

搖搖棒背面連線

射殺那憤怒的小雀兒，以慶祝我的“一箭穿心”搖搖棒的誕生！

五、畫面顯示效果

以下畫面均是直接給對象弄的，各位看官大人只看顯示效果就行，內容甭管、勿噴哦親~~

部分照片沒有捕捉好，快門速度沒調好。
本一箭穿心搖搖棒制作基本上就到這兒了，有時間再改進一下。多謝各位看官的捧場，有什么改進意見的盡量提哦。順便求祝福啊，祝俺對象生日快樂，也希望你們學習進步、工作愉快哈!

看了有些童鞋想要電路圖和程序。在此附加上電路仿真文件

Proteus仿真電路圖：

程序1.rar (20.81 KB, 下載次數: 249)

程序，，基本版本，需要的自己再根據需要擴展功能：

搖搖棒電路仿真.rar (62.53 KB, 下載次數: 212)
