用自制STM32F103C8T6做兩個單片機的藍牙通信，藍牙串口無法進行通信，請問是什么問...

ID:714861 · 發表于 2020-7-31 14:57

自制的板子可以燒錄進去程序，就是無法用藍牙進行通信
用程序使發送端串口輸出高電平，可以在串口出測得3.3V電壓，但無法發送數據；用τ 寶買的C8T6板子能發數據，說明程序沒問題，用回自己的板子就無法發數據了，請問是什么原因？

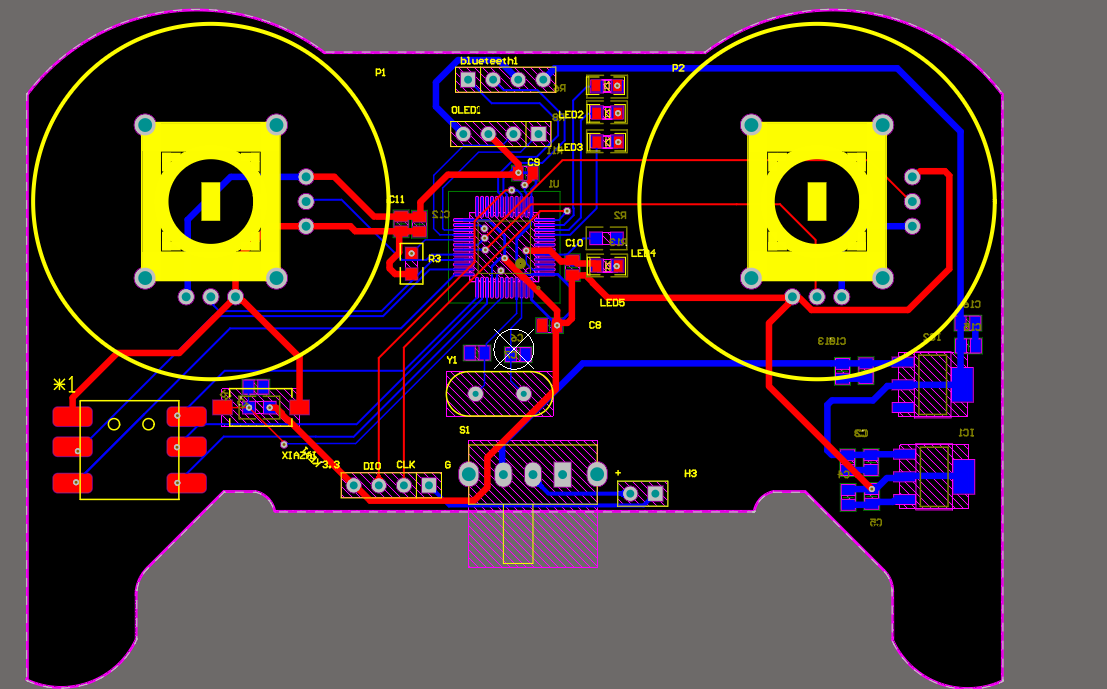

發送端的原理圖和PCB圖如下：

ID:804115 · 發表于 2020-7-31 17:33

你的8M晶體怎么接到低頻時鐘口PC14和PC15了？應該接高頻時鐘口OSC_IN和OSC_OUT啊。
你改下程序吧，改成用內部RC吧，否則就得改版了。

ID:714861 · 發表于 2020-7-31 18:20

1692483014 發表于 2020-7-31 17:33
你的8M晶體怎么接到低頻時鐘口PC14和PC15了？應該接高頻時鐘口OSC_IN和OSC_OUT啊。
你改下程序吧，改成用 ...

哦，我知道的，我改下

ID:714861 · 發表于 2020-7-31 18:20

1692483014 發表于 2020-7-31 17:33
你的8M晶體怎么接到低頻時鐘口PC14和PC15了？應該接高頻時鐘口OSC_IN和OSC_OUT啊。
你改下程序吧，改成用 ...

謝謝大佬了，確實沒想到是這連錯了

ID:804115 · 發表于 2020-8-1 00:43

艾吉奧的劍發表于 2020-7-31 18:20
謝謝大佬了，確實沒想到是這連錯了

這地方確實讓人犯迷糊
