ATR5179 射頻放大器開關與AS179-92LF skyworks PIN對PIN兼容

ID:351643 發表于 2020-8-3 16:03 | 顯示全部樓層 |閱讀模式

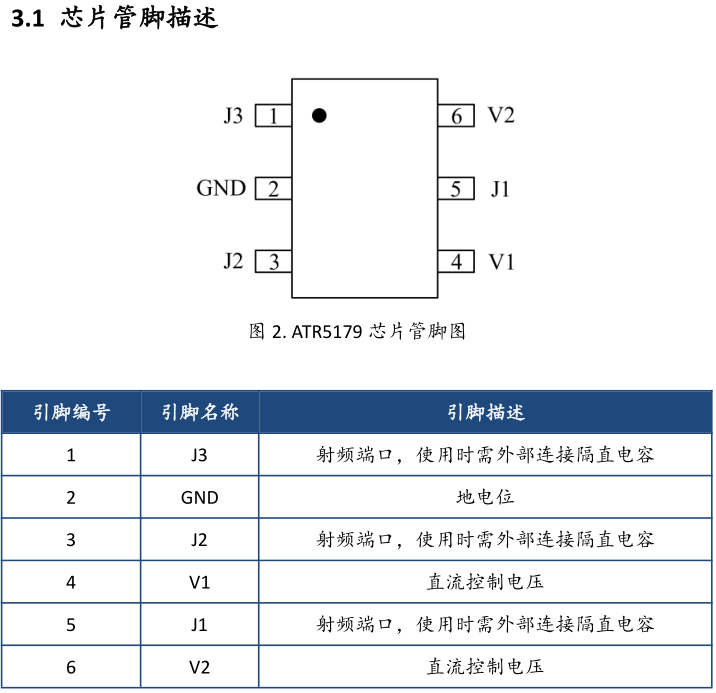

ATR5179 是一款采用 pHEMT GaAs 工藝制作的單刀雙擲開關單芯片，芯片內部電路結構簡單，該芯片的推薦工作頻率為 20MHz-4GHz，開關芯片采用單電源供電控制，有非常低的電流功耗，開關開啟工作時有非常低的插入損耗。如下圖所示為該芯片的功能結構示意圖，芯片含有兩個控制端口，三個射頻端口。V1和 V2 兩個控制端口的電壓互為反相，狀態不同的時候對應不同的開關通路

ATR5179產品說明書.pdf (790.91 KB, 下載次數: 8)
