說明： 伺服電機是一種有輸出軸的小型設備。通過向伺服發送信號，可以將該軸轉到特定角度。
實際上，伺服電機用于無線電控制的飛機中來定位控制面，如升降舵和方向舵。它們還用于無線電控制的汽車，木偶，當然還有機器人。正是因?yàn)樵缙谠谀Ｐ蜕鲜褂米疃啵饕糜诳刂颇Ｐ偷亩婷妫运追Q舵機。 舵機工作分成兩個部分，檢測舵機當前角度以及控制舵機轉到特定角度。
下載附件
2020-8-23 19:59 上傳

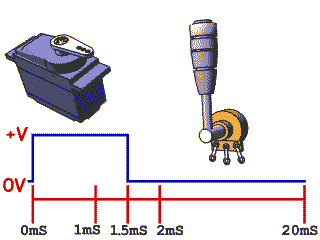

基準信號 舵機內部有一個基準電路，產生周期為20ms、寬度為1.5ms的基準信號。基準信號（1.5ms）與控制信號(0.5ms~2.5ms)相比較，從而判斷舵機應該往何種方向轉動以及轉動的角度大小。 例如，1.5毫秒脈沖（控制信號，周期20ms）將使電機轉到90度位置（通常稱為中性位置）。如果脈沖短于0.5毫秒，則電機將軸轉到更接近-90度。如果脈沖為2.5毫秒，則軸轉接近+90度。
下載附件
2020-8-23 20:00 上傳
控制信號 舵機的控制信號為Stduino板輸出的PWM信號，周期為20ms，其中脈沖寬度從0.5ms~2.5ms，對應舵盤的0°到180°，呈線性變化。 也就是說，給舵機提供一定的脈寬，它的輸出軸就會保持在一個與之對應的角度上，直到下一個不同的脈寬出現，轉到新的對應角度。
下載附件
2020-8-23 20:00 上傳
反饋信號 舵機接收來自信號線的控制信號，電機在轉動時，會帶動反饋電位計的轉動，電位計將輸出一個電壓信號到舵機控制板，進行反饋，該信號與控制信號進行比較，從而調整轉動方向與速度，直到反饋信號與控制信號相同。
下載附件
2020-8-23 20:03 上傳
實驗?zāi)康模?/strong>控制舵機由左向右轉動180°，再反方向轉回。
器材：Stduino Nano/UNO;4位數碼管；杜邦線；SG90舵機
電路連接：
下載附件
2020-8-23 20:06 上傳
代碼展示： #include <Servo.h>
Servo myServo; //創建一個舵機控制對象
int pos=0; //角度（0~180°）
void setup()
{
myServo.attach(12); // 該舵機由Stduino第12腳控制
myServo.write(pos);
delay(15);
}
void loop()
{
for (pos = 0; pos <= 180; pos += 1)
{
myServo.write(pos);
delay(15);
}
delay(60);
for (pos = 180; pos >= 0; pos -= 1)
{
myServo.write(pos);
delay(15);
}
delay(60);
}
