拆解一個粵通卡ETC

ID:68468 · 發表于 2020-9-24 20:49

本帖最后由 wysh_2004 于 2020-9-24 20:55 編輯

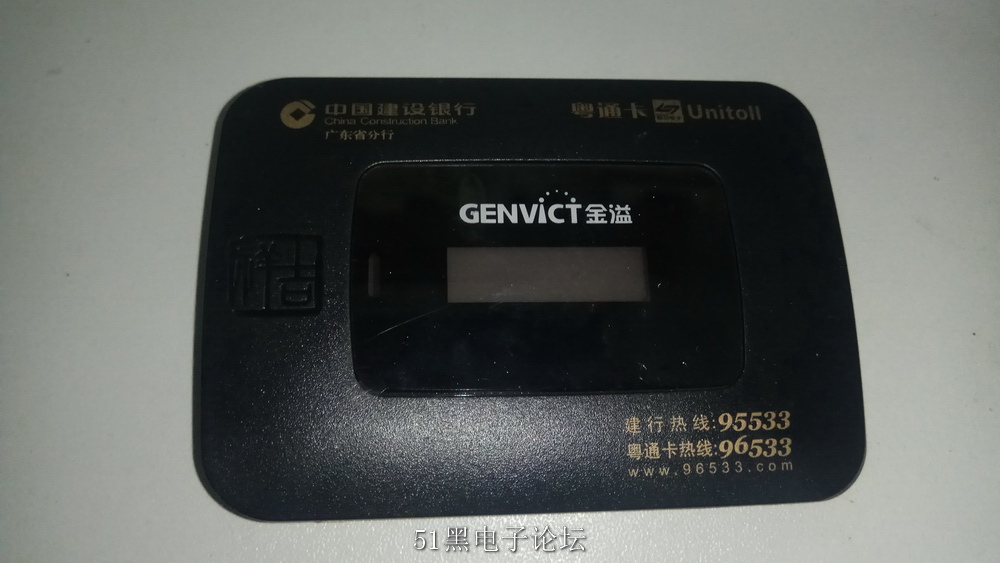

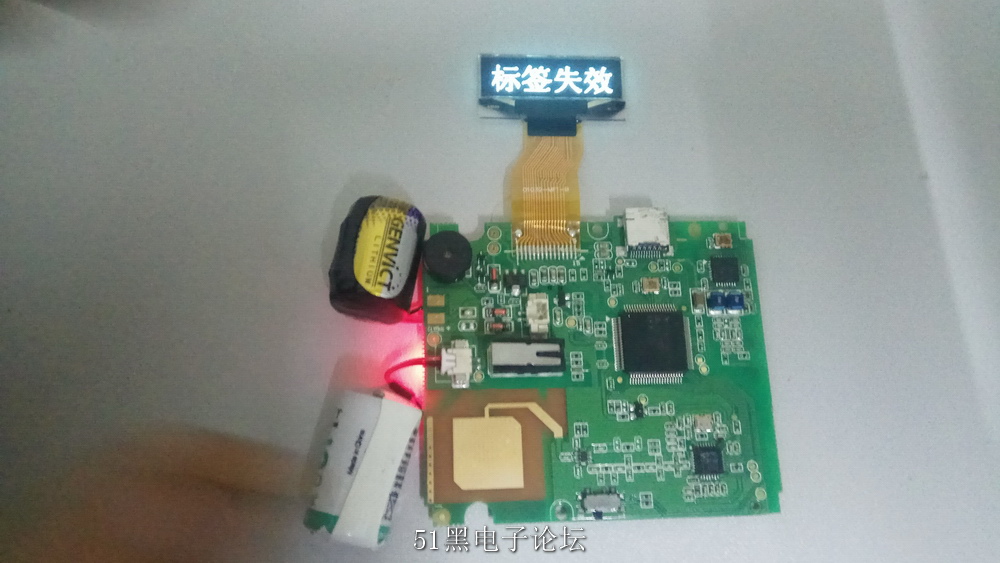

撿到一個拆解一個粵通卡ETC，閑著沒事拆開看看。

ID:68468 · 發表于 2020-9-24 20:54

OLED是15腳焊接的，還能正常顯示，想單獨拆下來用，可是上網找不到應用資料。

ID:74617 · 發表于 2020-9-25 00:17

里面供電,是鋰電池?還是法拉電容?

ID:96682 · 發表于 2020-9-25 01:46

這屏小了點，把顯示屏相關電路抄下來，基本能確定引腳功能，再用其它芯片驅動應該不難，但想玩沒資料的屏全憑經驗。

ID:215064 · 發表于 2020-9-25 10:45

aiwuliu 發表于 2020-9-25 00:17
里面供電,是鋰電池?還是法拉電容?

是鋰電池，我在老王家買了一些這種電池。
7.8元十個價 14200磷酸鐵鋰電池可充電帶鎳片 100毫安時 3.2V

ID:336378 · 發表于 2021-1-6 08:51

這種檢到是怕要上交的吧，私自拆解是否違法？？？

ID:826735 · 發表于 2021-1-19 21:14

我也有一個舊的ETC哪天也來個拆解。。。

ID:130230 · 發表于 2021-12-13 18:22

wc86110 發表于 2020-9-25 01:46
這屏小了點，把顯示屏相關電路抄下來，基本能確定引腳功能，再用其它芯片驅動應該不難，但想玩沒資料的屏全 ...

沒有資料沒啥戲，初始化參數都要瞎猜。。

ID:232791 · 發表于 2021-12-21 09:35

12832OLED基本跟LCD差不多，可以將黑色硅膠輕輕刮下，用顯微鏡看看驅動IC走線，大致能猜出用的什么驅動芯片。對于LCD12864/12832 一般芯片用的是ST系列的幾款，常用的有7565或7567,也有7920。就算用的其他芯片，但是腳位功能大致與前幾款相同，表示初始化也大差不差

ID:59515 · 發表于 2022-1-22 11:03

好像這個屏不是12832的，我的是9線的，找一下定義先看看

ID:378108 · 發表于 2022-1-28 21:29

jizhongbiao 發表于 2021-12-13 18:22
沒有資料沒啥戲，初始化參數都要瞎猜。。

可以在信號口上用邏輯分析儀抓。

ID:137736 · 發表于 2022-2-4 10:46

破解OLED信號線定義，用USB邏輯分析儀

ID:1006076 · 發表于 2022-2-28 17:00

我也拆了一個，里面電池沒有電了，拆開后把電池兩總接了個USB座子，電源上串一個SS14,用了快一年了，用著還行

ID:472504 · 發表于 2022-3-9 08:17

拍照技術太差了。。。

ID:430492 · 發表于 2022-12-3 17:37

看來要想看清楚還是得靠近點才行啊！！

ID:840718 · 發表于 2023-8-2 21:46

aiwuliu 發表于 2020-9-25 00:17
里面供電,是鋰電池?還是法拉電容?

ETC里面的一個電池，一個電容，需要2個都換才能工作正常。我記得我以前是這樣換單一個電池，無法正常太陽能存入電
