【H7310】

惠海半導體的線性恒流LED驅動IC專門為低壓廣告光源和舞臺燈光的應用而開發，具有一致性好、啟動電壓低，集成了PWM調光功能和熱保護功能。

H7303，采用ESOP-8封裝的可調線性恒流LED驅動IC，其驅動電流可達1.5A，支持輸入電壓24V，驅動腳只需0.1V即可進入恒流范圍適用于24V、12V、5V的恒流燈條模組當中，較傳統的三極管恒流方式可以有更高的光效，更低的工作電壓，工程施工更方便。

H7306，采用ESOP-8封裝的可調線性恒流LED驅動IC，其驅動電流可達到1.5A，驅動腳0.1V即可進入恒流狀態，PWM調光的反應時間為可至1us，應用于舞臺燈光中的PWM頻率可到25KHz，且調光灰度可到65536級，適當降低PWM頻率可以提升灰度等級。

H7310，也是采用ESOP-8封裝的可調線性恒流LED驅動IC，其驅動電流可達到1.5A，驅動腳0.5V即可進入恒流狀態，PWM調光的反應時間為可至1us，應用于舞臺燈光中的PWM頻率可到25KHz，且調光灰度可到65536級，適當降低PWM頻率可以提升灰度等級。

【優勢】

線性恒流的芯片承受的功耗Pd=（Vin-Vo）*Io，正常ESOP8承受0.75W的功耗，TO252承受1.5W功耗，超過此功率，芯片或者MOS管的溫度會超過85℃。壓差大造成芯片或者MOS過熱，外部MOS的開啟電壓高，或者內阻大。但是H7310雖然為ESOP8封裝，但是解決了這些困擾，功耗能做到1.2W，溫度的話也會低于85℃。

【特性】

調光深度0.1%，分辨率是1000:1

調光輝度655336級

外圍僅一個器件

內置 100V的耐壓MOS

低靜態電流：10ua

輸出電流：10mA 到 1.500mA。

PWM 調光：頻率可達 25KHz

輸出電流精度：±3%以內

內置過熱保護

VDD 工作電壓：2.5-80V

【應用】

線性 LED 照明驅動

LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等

廣告光源和舞臺燈

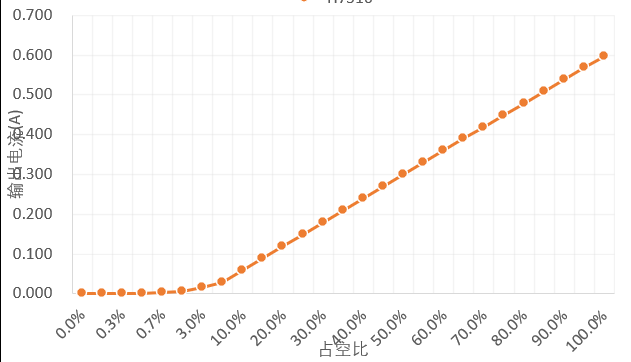

曲線圖：
