關于單片機定義的代碼理解

ID:590194 · 發表于 2020-11-3 12:30

經常看大神的代碼.發現有些就是看不明白
關于ADC轉換

ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START|ch;

這種很明顯.很容易懂..
但是有一種就不是很明白.

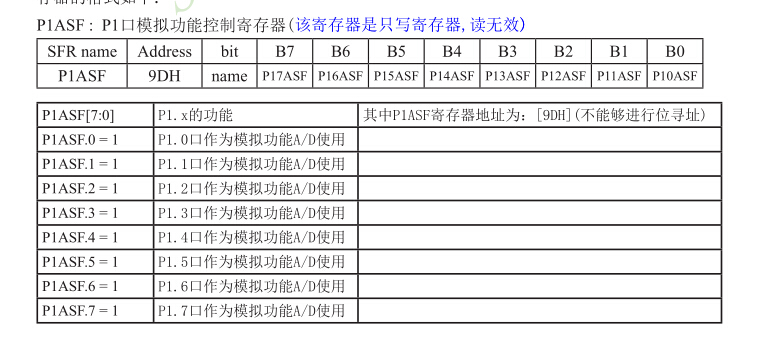

P1ASF=0xC1; //設置P1.0,P1,6,P1.7為ADC引腳，P1ASF為只寫寄存器，讀取無效

這種0XC1怎么就能代表3個引腳??

ID:514901 · 發表于 2020-11-3 14:41

0XC1 = 1100 0001
1表示有效，所以是三個引腳

ID:837776 · 發表于 2020-11-3 15:43

第一種是庫函數方式，二種是寄存器操作方式，優點代碼間潔就是要對寄存器比較了解多查數據手冊

ID:590194 · 發表于 2020-11-4 08:25

鄭漢松發表于 2020-11-3 14:41
0XC1 = 1100 0001
1表示有效，所以是三個引腳

還是沒明白.怎么代表P1.0 P1.6和P1.7呢?

ID:88256 · 發表于 2020-11-4 08:59

sq8422779 發表于 2020-11-4 08:25
還是沒明白.怎么代表P1.0 P1.6和P1.7呢?

8個I/O口各占一個字節里的一位，比如只要P1.7有效其余口無效，有效為1，那么就只要將P1.7口對應的位置1就行，其余的置0，最終合成 1000 0000，按你的說法就是代表了一個引腳，而0XC1 = 1100 0001，有3位被置1（P1.7、P1.6、P1.0對應的位置為1），就代表了3個引腳了（實際上是代表了8個引腳，只是3個被置為有效）

ID:590194 · 發表于 2020-11-4 11:04

hhdsdy 發表于 2020-11-4 08:59
8個I/O口各占一個字節里的一位，比如只要P1.7有效其余口無效，有效為1，那么就只要將P1.7口對應的位置1就 ...

明白你意思了,那我之前看的是有問題,我之前看的是3個進制代表一個數字 000 代表P1.0 011代表P1.3.你的意識最左邊的進制是使能,后面的進制是代表通道..明白.謝謝

ID:401564 · 發表于 2020-11-4 11:55

數據手冊,數據手冊!
0xC1是16進制的,你要對著數據手冊去選擇,把對應的2進制轉換成16進制就知道怎么回事了

ID:137736 · 發表于 2020-11-4 17:32

展開成二進制
