求大佬們幫分析下這個單片機電路怎么計算按鍵的值? |
 |
10黑幣

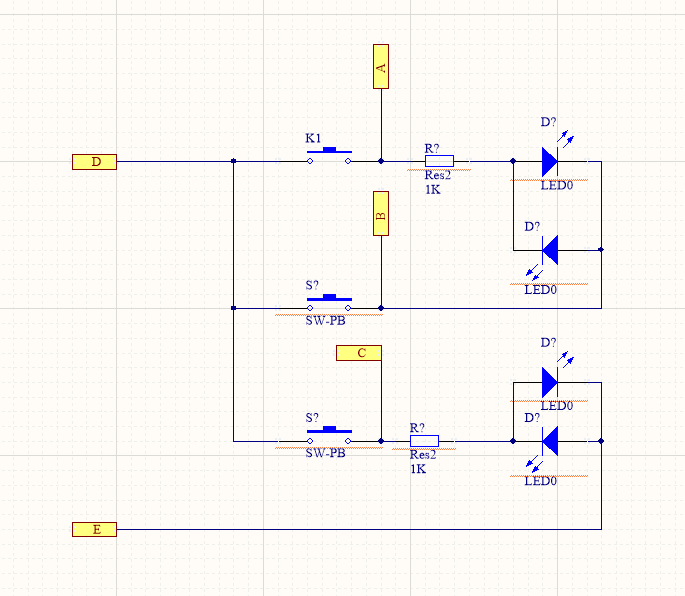

最佳答案利用分時復用原理。當控制LED顯示時，D為高阻模式，ABCE全為推挽模式。AB之間電壓決定LED1~2點亮，CE之間電壓決定LED3~4點亮。當掃描按鍵時ABCE全為弱上拉高電平，D為低電平。按鍵按下其對應端口呈低電平，其它端口雖然高電平，但弱上拉的阻值很大，不足已點亮LED，且LED正向壓降較大，也不至于被拉到低電平。
| |
 |
| |
 |
| |
|
|
| |
|
|
| |
| ||
