STC89C52單片機數碼管顯示00~99,間隔1S程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:692965 發表于 2020-11-13 13:16 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
一、實驗思路
動態數碼管就是我們的單片機運行的太快，以至于我們的肉眼沒有辦法看到間隔，所以我們改一下數據，就可以了，有時候我們用的就是人的視覺暫留，我們?cè)谑褂脭?shù)碼管時，得知道是共陰還是共陽，在這里，我使用的是共陰的數碼管，使用的是12Mhz的晶振，如果我們使用的是11.0592MHz，

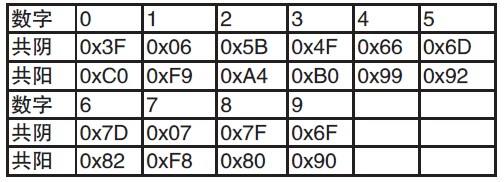

這是我們數碼管的原理圖，數碼管其實就是發光二極管顯示，共陰，然后我們可以根據段碼計算出來的自己想要顯示的數字，這里有一些



二、代碼原理
我們用定時器顯示，如果我們定時器定時2ms，那么2ms就中斷一次，而我們?cè)谥袛嗬锩娑x一個 數字，當達到500時，就是500×2ms=1S，然后使數據更新一邊，變成下一個數字，我們有倆個數組，一個是存放段碼的，另一個是存放實際值的，我們可以十位和各位分別顯示，存放到另一個數組里面，然后在經過138譯碼器顯示出來。
三 、實驗源碼

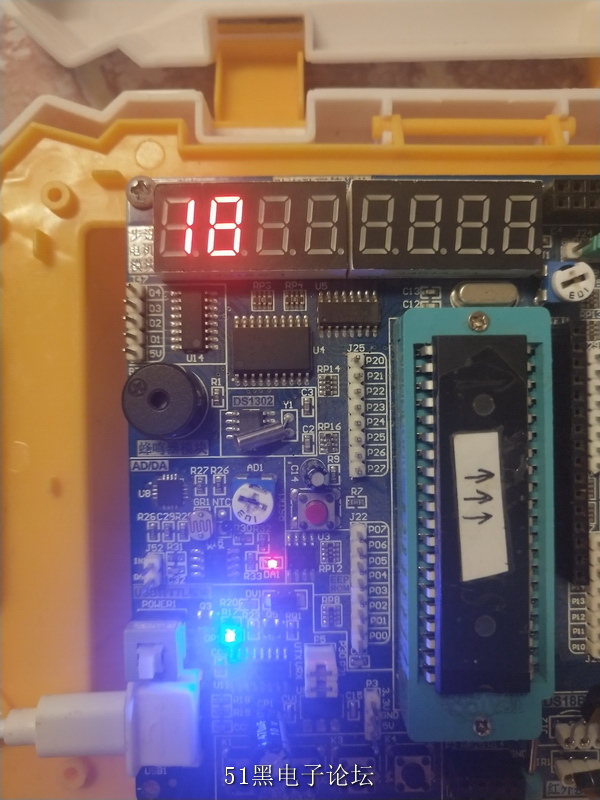

四、實驗現象



還有一點就是那個消隱，P0=0x00;的那個就是消隱，如果沒有消隱，顯示的數字則會很不清晰；
可能代碼還存在點問題，希望大家能夠批評指正！
單片機源程序如下:
  1. /*************************************
  2. 本人用的是普中的開發板，然后138和數碼管的連接圖會貼貼出來，
  3. 芯片是stc89c52 ,晶振是12MHz，僅供交流使用
  4. *************************************/
  5. #include <reg52.h>
  6. typedef unsigned char u8;
  7. typedef unsigned int u16;
  8. #define TIME 500
  9. sbit LSA=P2^2;  //引腳的定義
  10. sbit LSB=P2^3;
  11. sbit LSC=P2^4;
  12. u8 code smgduan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
  13.                                         0x7f,0x6f};//數碼管段碼，共陰極段碼
  14. u8 disbuff[2];//存放00~99的數組
  15. unsigned char t=0;//數值00~99
  16. /*****************************************************
  17. 函數名稱：void In0Init()
  18. 函數功能：定時器0初始化
  19. 輸入?yún)?shù)：無
  20. 輸出參數：無
  21. *****************************************************/
  22. void In0Init()
  23. {
  24.           TMOD = 0x01;                //開啟定時器0
  25.     TH0 = 0xF8;                        //賦初值
  26.     TL0 = 0x30;
  27.     EA = 1;                                        //開啟總中斷
  28.     ET0 = 1;                                //開啟定時器0的中斷
  29.     TR0 = 1;
  30. }
  31. /*****************************************************
  32. 函數名稱：void DigDisplay()
  33. 函數功能：數碼管顯示
  34. 輸入?yún)?shù)：無
  35. 輸出參數：無
  36. *****************************************************/
  37. void DigDisplay()
  38. {
  39. u8 i,j;
  40. for (i=0;i<2;i++)
  41.         {
  42.         switch(i)//位選，選擇哪一位亮
  43.                 {
  44.                 case(0): LSA=1;LSB=1;LSC=1;break;
  45.                 case(1): LSA=0;LSB=1;LSC=1;break;
  46.
  47.                 }
  48.            P0=disbuff[i];
  49.                 j=10;                                        //消隱，要不然會很模糊
  50.                 while(j--);
  51.                 P0=0x00;
  52.         }
  53. }
  54. /*****************************************************
  55. 函數名稱：void DealNumber()
  56. 函數功能：處理數字，拆分一位一位的顯示
  57. 輸入?yún)?shù)：無
  58. 輸出參數：無
  59. *****************************************************/
  60. void DealNumber()
  61. {
  62.         disbuff[0]=smgduan[t/10];//處理十位
  63.         disbuff[1]=smgduan[t%10];//處理各位
  64. }
  65. /*****************************************************
  66. 函數名稱：void main ()
  67. *****************************************************/
  68. void main ()
  69. {
  70.         In0Init();
  71. while(1)
  72. {
  73.         DealNumber();
  74.         DigDisplay();
  75. }
  76. }
  77. /*****************************************************
  78. 函數名稱：void Timer0Interrupt(void) interrupt 1
  79. 函數功能：中斷服務函數
  80. 輸入?yún)?shù)：無
  81. 輸出參數：無
  82. *****************************************************/
  83. void Timer0Interrupt(void) interrupt 1
  84. {unsigned int n;
  85.     TH0 = 0xF8; //重新賦初值
  86.     TL0 = 0x30;
  87.            n++;                                //當n==500時，則為1s
  88.           if(n==TIME)//TIME定義為500，用戶可以自己修改
  89.           {
  90.                         t++;                //實際的數值
  91.                         n=0;
  92.            }
  93.                 if(t==100)//如果t==99;然后重新顯示00
  94.                 {
  95.                 t=0;
  96.                 }
  97. }
復制代碼


全部資料51hei下載地址：
顯示00~99.7z (1.5 MB, 下載次數: 16)
