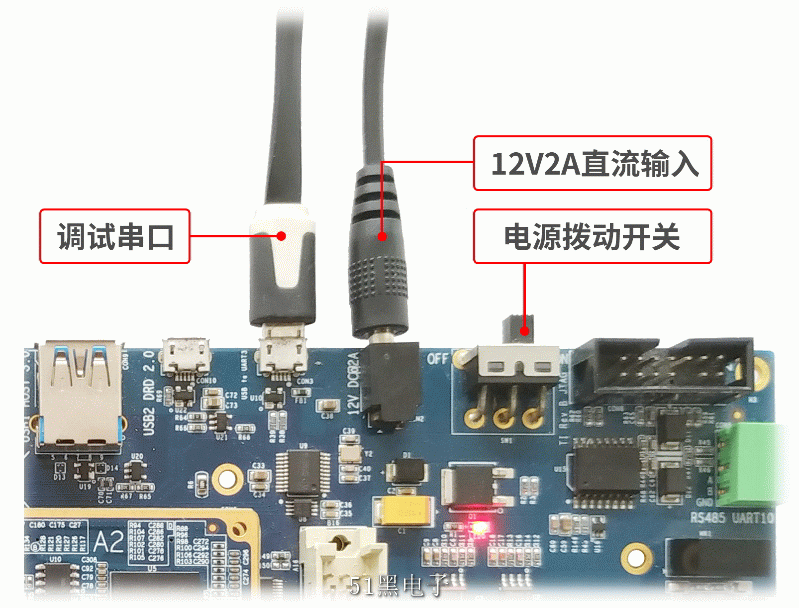

前面,已經告知大家整個目錄的內容了,今天小編將以創龍科技的TL5728-EasyEVM評估板為例為大家詳細講解一款基于TI Sitara系列AM5728雙核ARMCortex-A15 + 浮點雙核DSP C66x處理器設計的高端異構多核SoC評估板進行測試: 圖 1 工作環境 功耗測試 備注:功耗測試數據與具體應用場景有關,測試數據僅供參考。 空閑狀態:系統啟動,評估板不接入外接模塊,ARM端運行LED測試程序。 滿負荷狀態:系統啟動,評估板不接入外接模塊,ARM端運行DDR壓力讀寫測試程序,2個ARM Cortex-A15核心的資源使用率約為100%;DSP端運行FFT測試程序,2個DSP C66x核心的資源使用率約為100%。 系統啟動測試接入電源,并使用Micro USB線連接PC機和評估板的USB TO UART3調試串口。

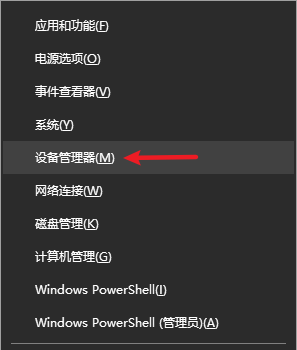

圖 2 打開設備管理器,確認評估板UART3調試串口對應的COM端口號。
圖 3

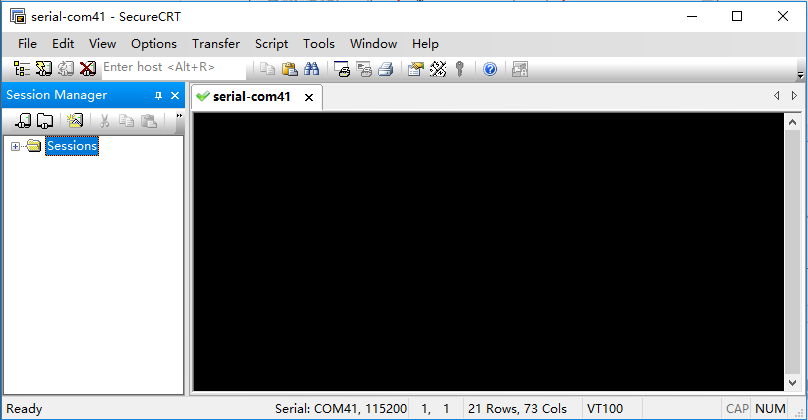

圖 4 打開串口調試終端SecureCRT,選擇對應的COM端口號,設置波特率為115200,8N1,無檢驗位。建立串口連接,如下所示。

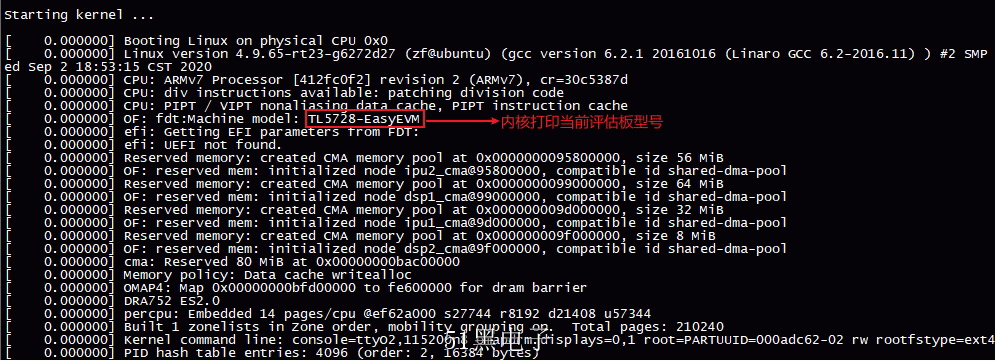

圖 5 將Linux系統啟動卡插入評估板MicroSD卡槽,根據評估底板絲印將撥碼開關撥為01000(1~5),此檔位為SD卡啟動模式。將評估板上電啟動,串口終端會打印如下類似啟動信息。
圖 6

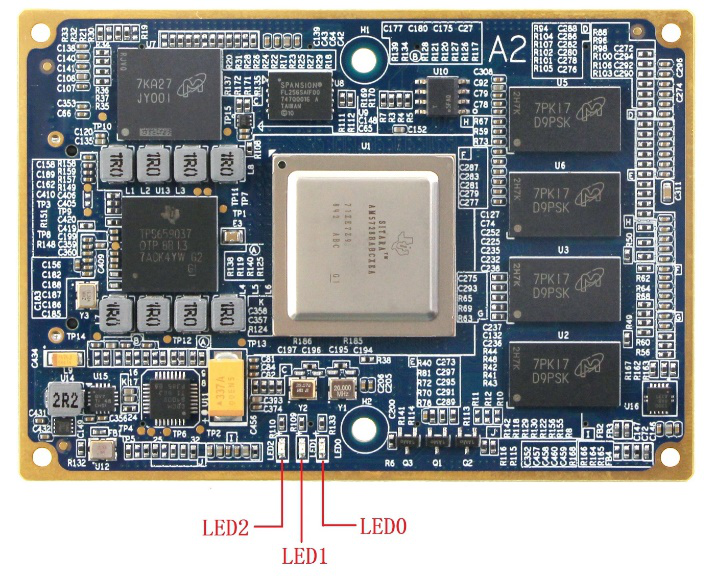

圖 7 核心板LED在系統啟動過程中的變化說明如下: 評估板上電后,電源指示燈LED0點亮;隨后U-Boot第一階段啟動,LED1點亮;緊接著U-Boot第二階段啟動,LED2點亮;直到內核啟動運行時,LED2熄滅,LED1進行心跳閃爍;eMMC進行讀寫時,LED2閃爍。

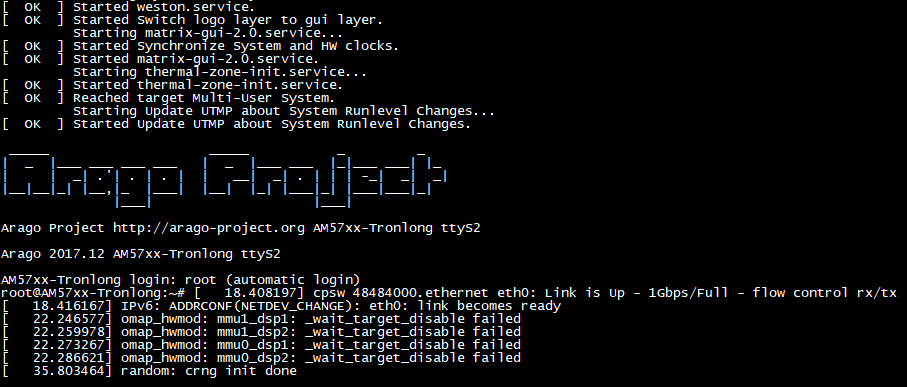

圖 8 系統啟動后會自動登陸root用戶,說明使用Linux系統啟動卡啟動評估板成功。此時系統可能會打印"omap_hwmod:mmu1_dsp1: _wait_target_disable failed"和"random:crng init done"類似警告信息,此打印信息不會影響系統的正常運行,可忽略。
圖 9 如用戶需從eMMC啟動評估板,請執行如下腳本命令一鍵固化Linux系統到eMMC。 Target# /opt/tools/make-system/mkemmcboot.sh

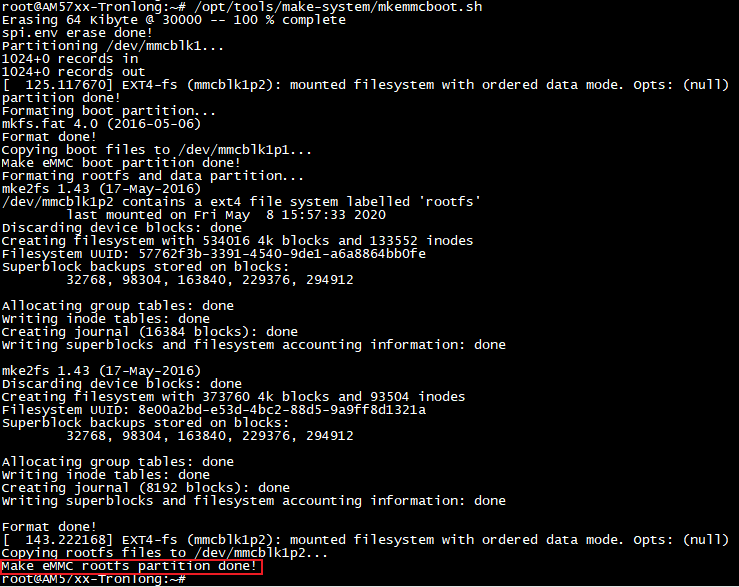

圖 10 用時約3 min,eMMC成功固化Linux系統,同時串口調試終端打印提示信息。將評估板斷電,將Linux系統啟動卡從評估板Micro SD卡槽中取出,根據評估底板絲印將撥碼開關撥為00000(1~5),此時檔位為eMMC啟動模式。將評估板上電啟動,即可從eMMC啟動系統。 現為感謝廣大DSP、ARM、FPGA嵌入式開發者的支持,創龍科技年終回饋新老用戶 現DSP、ARM、FPGA評估板,拓展模塊,仿真器(XDS560V2、XDS200、XDS100V2等)全場第二件5折;還有好禮相送! 11月11日-12月31日,tronlong taobao 可了解一下! 下一章節,繼續為大家講解:如何進行文件傳送測試
|
