初步掌握Keil（C51語言）和SUN ES59PA實驗儀的操作和使用，能夠輸入和運行簡單的程序。
二、實驗內容：
1.掌握軟件的開發過程：
1）建立一個工程項目選擇芯片確定選項。
2）加入C 源程序文件或匯編源程序文件。
3）用項目管理器生成各種應用文件。
4）檢查并修改源文件中的錯誤。
5）編譯連接通過后進行軟件模擬仿真。
6）編譯連接通過后進行硬件仿真。
2.在本實驗的硬件環境下，編程：實現同時在P1.0和P1.1上各輸出一個頻率同為1Hz但電平狀態相反的方波。
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
一、實驗內容：
1.掌握軟件的開發過程：
1）建立一個工程項目選擇芯片確定選項。
2）加入C 源程序文件或匯編源程序文件。
3）用項目管理器生成各種應用文件。
4）檢查并修改源文件中的錯誤。
5）編譯連接通過后進行軟件模擬仿真。
6）編譯連接通過后進行硬件仿真。
2.在本實驗的硬件環境下，編程：實現同時在P1.0和P1.1上各輸出一個頻率同為1Hz但電平狀態相反的方波。
二、實驗步驟和實驗結果：
A、實現內容1的實驗步驟和實驗結果：
1. 在E盤根目錄下新建一個工程目錄sy101、運行Keil并新建一個工程項目：
①執行Project→New Project...命令。
②保證工程文件保存的文件夾為“E:\sy101”，輸入工程名sy101。
③點擊保存按鈕，保存工程文件。
彈出下一對話框。
①選CPU廠家（Atmel）→②選CPU型號(AT89C51), ③選好后確定
接著設置晶振頻率及生成HEX 文件等選項。
①Project→②Options for Target ‘Target 1’… →③在Target選項頁中→④更改CPU 晶振頻率為12MHz→⑤在Output選項頁中→⑥選擇生成HEX 文件，其它采用缺省設置→⑦選好后點擊確定。
2.建立C源程序文件
①執行File→New命令，彈出源文件編輯窗口。
輸入以下C源程序：
#include "reg51.h"
main()
{
unsigned char i,j,k;
while(1)
{
P1^=0x01;
for(i=10;i>0;i--)
for(j=100;j>0;j--)
for(k=250;k>0;k--);
}
}
源程序編寫完后，執行File→Save As...命令，將文件以“sy101.c”為文件名保存在“E:\sy101 ”文件夾下，獲得C語言源程序文件。
3.將源程序文件加入工程，并用項目管理器生成(構建得到)各種應用文件
①在工程窗口，點擊Target 1 前之+ 號→出現②Source Group1→③點擊Source Group1并按鼠標右鍵會生彈出下拉菜單，選擇④Add Files to Group ‘ Source Group 1’ →⑤在打開的Add Files to Group ‘ Source Group 1’窗口中點擊add向項目中添加sy101.c 源文件→⑥點擊close關閉Add Files to Group ‘ Source Group 1’窗口→⑦在Source Group 1 前會出現一個+號→⑧點擊+號，彈出sy101. c文件名，點擊該文件名→⑨主編輯窗口中會出現該源程序文件的內容，執行Project→Build target 構建命令就會生成一系列文件，如OBJ 文件、LST 文件、HEX文件等。
4.檢查并修改源文件中的錯誤
如果在源文件中存在錯誤，則在Output 窗口中會出現錯誤提示信息，可以在源程序中進行修改，然后存盤后重新構建。
5.編譯連接通過后進行軟件模擬仿真
Debug→Start/Stop Debug Session進入軟件模擬的仿真窗口，可使用單步、設斷點來進行調試和除錯。
6.編譯連接通過后進行硬件仿真
保證實驗儀的仿真USB口與PC機USB口連接，用8針排線連接實驗儀A3區的JP51和F5區的JP65（注意引腳一一對應），給實驗儀通電，設置硬件實時仿真調試選項：單擊工程窗口中的Target 1，執行Project→Options for Target ‘Targetl’ ...命令，在對話框的Debug頁選中“Use”單選框，在其后面的下拉式文本框中選中“SUN ES59PA”，其它采用默認選項，點擊確定按鈕。
執行Debug→Start/Stop Debug Session命令進入硬件實時調試窗口，執行Debug→Go命令連續運行程序，觀察LED發光管DS35的顯示效果為：連接到P1.0的LED發光管DS35以1秒的周期閃爍。
另外進入硬件實時調試窗口后，還可打開各種觀察窗口，進行設置斷點、單步運行、運行到光標處、連續執行等調試操作。
B、實現內容2的實驗步驟和實驗結果：
1.運行Keil并新建一個工程項目：
①執行Project→New Project...命令。
②保證工程文件保存的文件夾為“E:\sy101”，輸入工程名sy102。
③點擊保存按鈕，保存工程文件。
彈出下一對話框。
①選CPU廠家（Atmel）→②選CPU型號(AT89C51), ③選好后確定
接著設置晶振頻率及生成HEX 文件等選項。
①Project→②Options for Target ‘Target 1’… →③在Target選項頁中→④更改CPU 晶振頻率為12MHz→⑤在Output選項頁中→⑥選擇生成HEX 文件，其它采用缺省設置→⑦選好后點擊確定。
2.建立C源程序文件
①執行File→New命令，彈出源文件編輯窗口。
輸入以下C源程序：
#include "reg51.h"
main()
{
unsigned char i,j,k;
P1=0xfe;
while(1)
{
P1^=0x03;
for(i=10;i>0;i--)
for(j=100;j>0;j--)
for(k=250;k>0;k--);
}
}
源程序編寫完后，執行File→Save As...命令，將文件以“sy102.c”為文件名保存在“E:\sy101 ”文件夾下，獲得C語言源程序文件。
3.將源程序文件加入工程，并用項目管理器生成(構建得到)各種應用文件
①在工程窗口，點擊Target 1 前之+ 號→出現②Source Group1→③點擊Source Group1并按鼠標右鍵會生彈出下拉菜單，選擇④Add Files to Group ‘ Source Group 1’ →⑤在打開的Add Files to Group ‘ Source Group 1’窗口中點擊add向項目中添加sy101.c 源文件→⑥點擊close關閉Add Files to Group ‘ Source Group 1’窗口→⑦在Source Group 1 前會出現一個+號→⑧點擊+號，彈出sy102. c文件名，點擊該文件名→⑨主編輯窗口中會出現該源程序文件的內容，執行Project→Build target 構建命令就會生成一系列文件，如OBJ 文件、LST 文件、HEX文件等。
4.檢查并修改源文件中的錯誤
如果在源文件中存在錯誤，則在Output 窗口中會出現錯誤提示信息，可以在源程序中進行修改，然后存盤后重新構建。
5.編譯連接通過后進行軟件模擬仿真
Debug→Start/Stop Debug Session進入軟件模擬的仿真窗口，可使用單步、設斷點來進行調試和除錯。
6.編譯連接通過后進行硬件仿真
保證實驗儀的仿真USB口與PC機USB口連接，用8針排線連接實驗儀A3區的JP51和F5區的JP65（注意引腳一一對應），給實驗儀通電，設置硬件實時仿真調試選項：單擊工程窗口中的Target 1，執行Project→Options for Target ‘Targetl’ ...命令，在對話框的Debug頁選中“Use”單選框，在其后面的下拉式文本框中選中“SUN ES59PA”，其它采用默認選項，點擊確定按鈕。
執行Debug→Start/Stop Debug Session命令進入硬件實時調試窗口，執行Debug→Go命令連續運行程序，觀察LED發光管DS35的顯示效果為：連接到P1.0和P1.1的LED發光管DS35以1秒的周期閃爍。
另外進入硬件實時調試窗口后，還可打開各種觀察窗口，進行設置斷點、單步運行、運行到光標處、連續執行等調試操作。

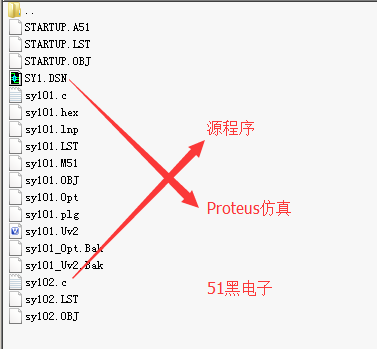

全部資料51hei下載地址：
實驗一.zip
(57.34 KB, 下載次數: 5)
2020-11-25 18:45 上傳
點擊文件名下載附件
|
|
