51單片機LCD12864顯示屏圖片中文英文顯示仿真程序

ID:611568 · 發表于 2020-12-1 09:19

出于愛好，喜歡單片機而進行的學習，將學習過程發出來進行交流。如有不妥的地方，也希望大家可以指正，多謝。軟件版本：proteus8.9,keil uvision5
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

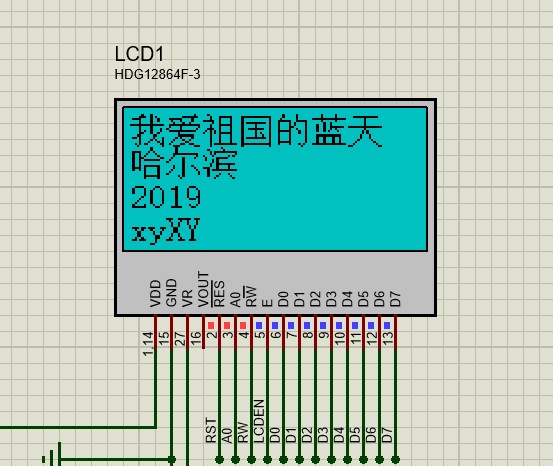

顯示結果：

圖片及字體取模

附件中含詳細的代碼及C源文件，及顯示的控制芯片的手冊及個人記錄的相應芯片操作指令。

單片機源程序如下:

#include<reg51.h>
#include<intrins.h>
#include<stdlib.h>
#define uchar unsigned char
#define uint unsigned int
//定義端口
sbit A0=P2^0; //定義端口是傳輸命令還是數據，
sbit RW=P2^1;//定義端口是讀取還是寫入，
sbit LCDEN=P2^2;//芯片使能啟動
sbit RST=P2^3;//復位鍵
uchar code dis1[]={/*-- 文字: 我 --*/
/*-- 宋體12; 此字體下對應的點陣為：寬x高=16x16 --*/
0x20,0x24,0x24,0x24,0xFE,0x23,0x22,0x20,0x20,0xFF,0x20,0x22,0x2C,0xA0,0x20,0x00,
0x00,0x08,0x48,0x84,0x7F,0x02,0x41,0x40,0x20,0x13,0x0C,0x14,0x22,0x41,0xF8,0x00};
uchar code dis2[]={
/*-- 文字: 愛 --*/
/*-- 宋體12; 此字體下對應的點陣為：寬x高=16x16 --*/
0x80,0x64,0x2C,0x34,0x24,0x24,0xEC,0x32,0x22,0x22,0x32,0x2E,0x23,0xA2,0x60,0x00,
0x00,0x41,0x21,0x91,0x89,0x87,0x4D,0x55,0x25,0x25,0x55,0x4D,0x81,0x80,0x80,0x00};
中間省略見附件
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00
};
/*******************************************************************************
* 函數 名 : delay_ms,
* 函數功能 : 毫秒延時程序
* 輸入 : 輸入延時時間長度，單位為毫秒
* 輸出 : 無
*******************************************************************************/
void delay_ms(uint x)
{
uint i,j;
for (j=0;j<x;j++)
for(i=0;i<110;i++);
}
/*******************************************************************************
* 函數 名 : write_com
* 函數功能 : LCD寫指令程序
* 輸入 : 輸入LCD對應的設置指令代碼
* 輸出 : 對LCD進行相應的設置
*******************************************************************************/
void write_com(uchar cmd)
{
A0=0;
RW=0;
LCDEN=1;
P0=cmd;
_nop_();
LCDEN=0;
RW=1;
}
/*******************************************************************************
* 函數 名 : write_dat
* 函數功能 : LCD寫數據程序
* 輸入 : 向LCD寫入對應的數據或代碼
* 輸出 : 對LCD數據輸入顯示
*******************************************************************************/
void write_dat(uchar dat)
{
A0=1;
RW=0;
LCDEN=1;
P0=dat;
_nop_();
LCDEN=0;
RW=1;
}
/*******************************************************************************
* 函數 名 : LCD_Initial
* 函數功能 : 對LCD進行初始化
* 輸入 : 對LCD的初始狀態進行配置
* 輸出 : 無
*******************************************************************************/
/*LCD初始化*/
void LCD_Initial()
{
RST=0;
delay_ms(10);
RST=1;
delay_ms(10);
write_com(0xa2); //1/9 bias set
write_com(0xa1); //adc=0,正常從左到右顯示
write_com(0xc8); //COM顛倒輸出，，Startline0在上側，Com0 在上側
write_com(0xae); //Display_Hanzi 0ff
write_com(0xaf); //Display_Hanzi on
}
/*******************************************************************************
* 函數 名 : Display_Hanzi
* 函數功能 : 在指定的行與列寫入對應的漢字
* 輸入 : a對應的是寫入位置的頁，b對應寫入字符的列，c為寫入的漢字代碼數組,漢字的寬度為16，
則在對高四位來進行設定的時候，直接用0x10與其列數進行與操作，高四位的變化范圍只能
為0-7，滿足128列的范圍。
* 輸出 : 在屏幕上顯示要輸出的內容
*******************************************************************************/
void Display_Hanzi(int a,int b,uchar *c)
{
int n;
for(n=0;n<=15;n++)
{
write_com(a); //選擇a頁
_nop_();
write_com(0x10|b); //由于字符特征，直接選取對應的高位進行設置。
_nop_();
write_com(0x00|n);
_nop_();
write_dat(c[n]);
_nop_();
write_com(1+a); //選擇a+1頁
_nop_();
write_com(0x10|b);//列的高四位
_nop_();
write_com(0x00|n);//列的低四位
_nop_();
write_dat(c[n+16]);
_nop_();
}
}
/*******************************************************************************
* 函數 名 : Display_SC
* 函數功能 : 在指定的行與列寫入對應的單字節字符
* 輸入 : a對應的是寫入位置的頁，b對應寫入字符的列，c為寫入的漢字代碼數組
* 輸出 : 在屏幕上顯示要輸出的內容
*******************************************************************************/
void Display_SC(int a,int b,uchar *c)
{
int n;
int C_high,C_low;
C_high = (b&0xF0)>>4;//選擇列的高四位
C_low = (b&0x0F); //列的低四位
for(n=0;n<=7;n++)
{
write_com(a); //選擇a頁
write_com(0x10|C_high);//列的高四位
write_com((0x00|C_low)+n);//列的低四位
write_dat(c[n]);
write_com(1+a); //選擇a+1頁
write_com(0x10|C_high);//列的高四位
write_com((0x00|C_low)+n);//列的低四位
write_dat(c[n+8]);
}
}
/*******************************************************************************
* 函數 名 : Display_BMP
* 函數功能 : 顯示圖片的內容，圖片大小為128*64
* 輸入 : 輸入對應的代碼數組
* 輸出 : 在屏幕上顯示要輸出的圖片內容
*******************************************************************************/
void Display_BMP(uchar *bmp)
{
int i=0; //頁碼，0-7頁
int j=0; //列數，0-127列，對應一行的像素?cái)?shù)
int C_high,C_low,C_COLUMN;
{
for(i=0;i<8;i++)
{
write_com(0xb0+i);//寫入頁數
C_COLUMN=0x00;
for (j=0;j<128;j++)
{
if(j<128)
{
C_high = ((C_COLUMN+j)&0xF0)>>4;//選擇列的高四位
C_low = ((C_COLUMN+j)&0x0F); //列的低四位
write_com(0x10|C_high);//列的高四位
write_com(0x00|C_low);//列的低四位
write_dat(bmp[i*128+j]);}
else
{
C_COLUMN=0X00;
}
}
}
}
}
main()
{
LCD_Initial();
while(1)
{
Display_Hanzi(0xb0,0x00,dis1);
Display_Hanzi(0xb0,0x01,dis2);
Display_Hanzi(0xb0,0x02,dis3);
Display_Hanzi(0xb0,0x03,dis4);
Display_Hanzi(0xb0,0x04,dis5);
Display_Hanzi(0xb0,0x05,dis6);
Display_Hanzi(0xb0,0x06,dis7);
Display_Hanzi(0xb2,0x00,dis21);
Display_Hanzi(0xb2,0x01,dis22);
Display_Hanzi(0xb2,0x02,dis23);
Display_SC(0xb4,0x00,dis30);
Display_SC(0xb4,0x08,dis31);
Display_SC(0xb4,16,dis32);
Display_SC(0xb4,24,dis33);
Display_SC(0xb6,0,dis40);
Display_SC(0xb6,8,dis41);
Display_SC(0xb6,16,dis42);
Display_SC(0xb6,24,dis43);
delay_ms(2000);
Display_BMP(img);
delay_ms(2000);
Display_BMP(C_Clear);
}
}
