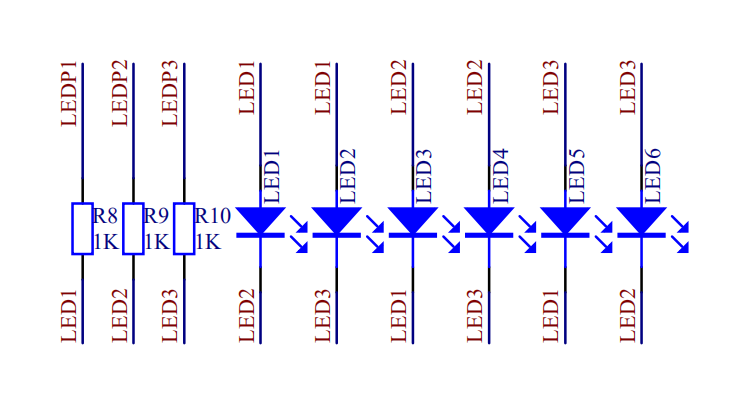

用三個電阻控制6個LED燈如何能讓他單獨點亮

ID:668693 · 發表于 2020-12-2 15:13

三個電阻接了三個端口，如果給一個電阻高電平會亮兩個燈，此時需要把另外一個燈置高，另外一個燈又連著其他端口

ID:278840 · 發表于 2020-12-2 17:15

做不了啊，一個LED只有兩個方向，要么正，要么負極，怎么做都一定會有兩個燈會亮，不能單獨控制，io口信號有八種組合

ID:213173 · 發表于 2020-12-2 19:03

查理復用

ID:180919 · 發表于 2020-12-3 09:15

wulin 發表于 2020-12-2 19:03
查理復用

學習了,

ID:420836 · 發表于 2020-12-3 09:20

如果可以將IO端口配置為高阻抗，則應該可行，那么每個IO端口可以具有高，低和高阻抗三種狀態。使用樓上的電路可以通過三個IO端口分別控制每個LED。

ID:668693 · 發表于 2020-12-3 13:26

本帖最后由林神經于 2020-12-3 13:43 編輯

問題解決給端口1拉高然后置端口3為輸出電平其他端口為輸入電平這樣對應的一個燈就亮了

ID:401564 · 發表于 2020-12-3 14:07

wulin 發表于 2020-12-2 19:03
查理復用

這玩意還真沒見過,竟然有這么玩的,神奇了,學習了

ID:213173 · 發表于 2020-12-3 15:40

Y_G_G 發表于 2020-12-3 14:07
這玩意還真沒見過,竟然有這么玩的,神奇了,學習了

查理復用計算方法：端口數×（端口數-1）=控制LED數，例如：5×（5-1）=20。

ID:748788 · 發表于 2020-12-4 10:11

wulin 發表于 2020-12-3 15:40
查理復用計算方法：端口數×（端口數-1）=控制LED數，例如：5×（5-1）=20。

有什么實際用途呢？

ID:668693 · 發表于 2020-12-4 14:43

wwh2382 發表于 2020-12-4 10:11
有什么實際用途呢？

端口不夠用的時候可以用這個方法，主要節約端口資源以及成本資源

ID:516863 · 發表于 2020-12-5 18:07

ID:856470 · 發表于 2020-12-8 10:50

查理復用計算方法：端口數×（端口數-1）=控制LED數，例如：5×（5-1）=20。

ID:517466 · 發表于 2020-12-8 12:44

單片機端口輸出1驅動LED，只適用于小電流的LED。因為P0以外的端口內部一般有5K上拉電阻，工作電壓5V時，管腳輸出“1”時，能提供1mA的輸出電流。輸出電流比較小，如果驅動稍大一些的負載，需要通過其它器件加強驅動。
