stm32定時器中斷仿真程序

[復制鏈接]
ID:838415 發表于 2020-12-8 14:19 | 顯示全部樓層 |閱讀模式

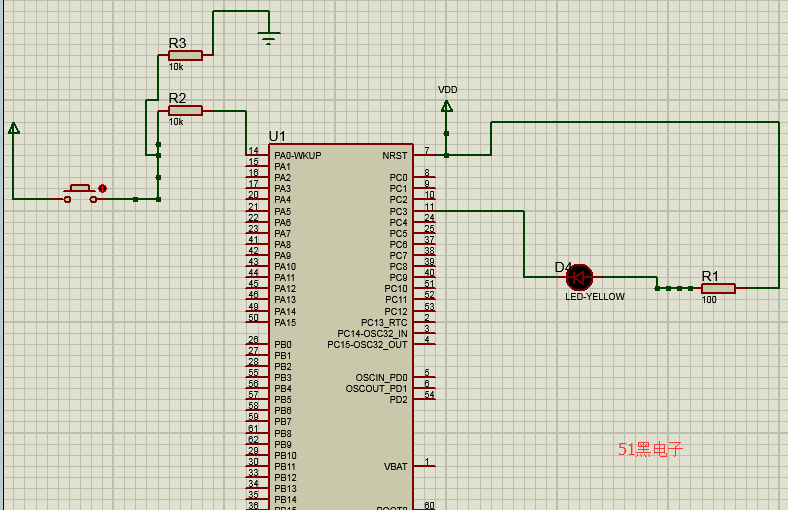

這是本次實驗給關于stm32要求的定時器加上中斷仿真實驗
51hei.png d.png

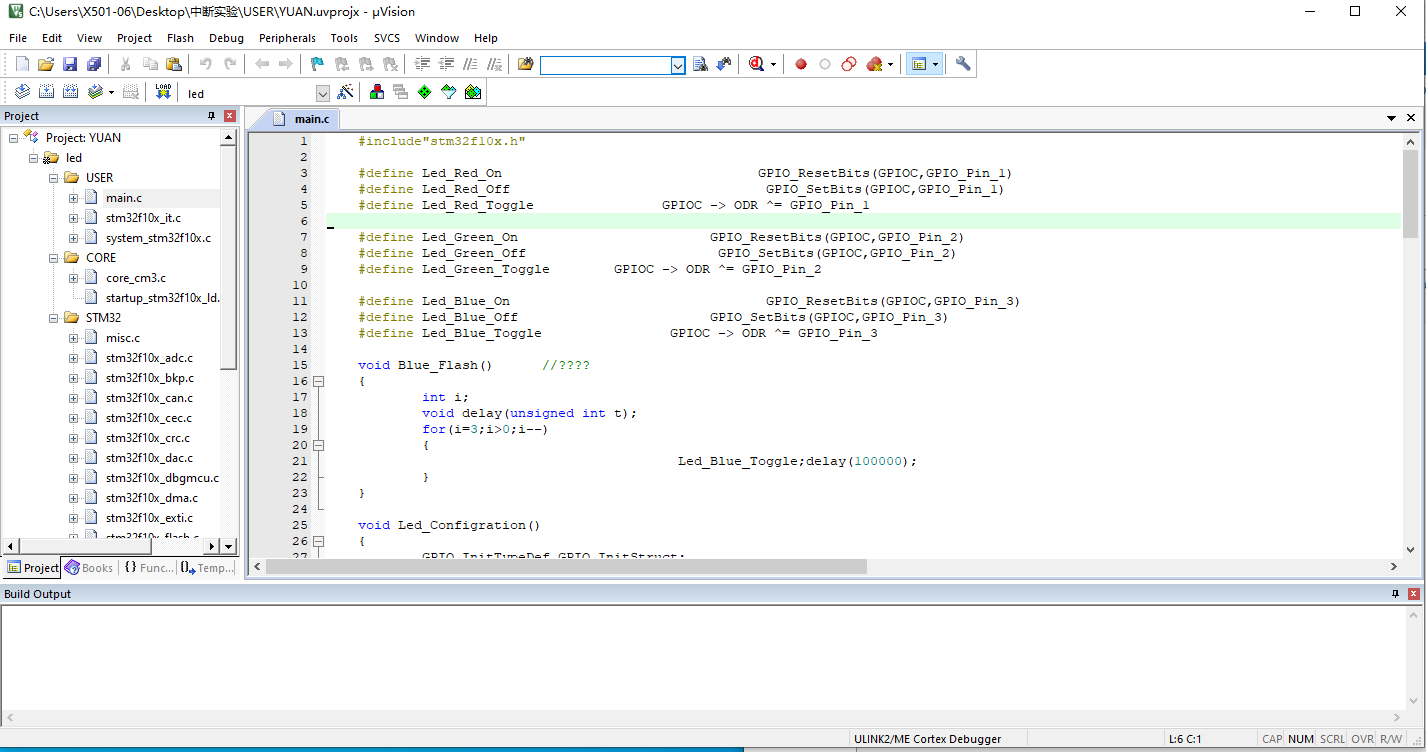

單片機源程序如下:
  1.     #include"stm32f10x.h"

  3.     #define Led_Red_On                                GPIO_ResetBits(GPIOC,GPIO_Pin_1)
  4.     #define Led_Red_Off                                GPIO_SetBits(GPIOC,GPIO_Pin_1)
  5.     #define Led_Red_Toggle                GPIOC -> ODR ^= GPIO_Pin_1

  7.     #define Led_Green_On                        GPIO_ResetBits(GPIOC,GPIO_Pin_2)
  8.     #define Led_Green_Off                        GPIO_SetBits(GPIOC,GPIO_Pin_2)
  9.     #define Led_Green_Toggle        GPIOC -> ODR ^= GPIO_Pin_2

  11.     #define Led_Blue_On                                GPIO_ResetBits(GPIOC,GPIO_Pin_3)
  12.     #define Led_Blue_Off                        GPIO_SetBits(GPIOC,GPIO_Pin_3)
  13.     #define Led_Blue_Toggle                GPIOC -> ODR ^= GPIO_Pin_3

  15.     void Blue_Flash()      //????
  16.     {
  17.             int i;
  18.             void delay(unsigned int t);
  19.             for(i=3;i>0;i--)
  20.             {
  21.                                             Led_Blue_Toggle;delay(100000);
  22.             }
  23.     }

  25.     void Led_Configration()
  26.     {
  27.             GPIO_InitTypeDef GPIO_InitStruct;
  28.
  29.             RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
  30.
  31.             GPIO_InitStruct.GPIO_Pin = (GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3);
  32.             GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
  33.             GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  34.             GPIO_Init(GPIOC,&GPIO_InitStruct);
  35.
  36.             Led_Red_Off;
  37.             Led_Green_Off;
  38.             Led_Blue_Off;
  39.     }

  41.     void delay(unsigned int t)
  42.     {
  43.                     while(t--);
  44.     }

  46.     void EXTI_Configration()      //中斷程序
  47.     {
  48.                     EXTI_InitTypeDef EXTI_InitStructure;
  49.                     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO ,ENABLE);
  50.                     GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);
  51.                     GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource13);
  52.
  53.                     EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line13;
  54.                     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  55.                     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
  56.                     EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  57.                     EXTI_Init(&EXTI_InitStructure);
  58.     }

  60.     void NVIC_Configration()
  61.     {
  62.                     NVIC_InitTypeDef NVIC_InitStructure;
  63.
  64.                     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
  65.
  66.                     NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
  67.                     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  68.                     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  69.                     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  70.                     NVIC_Init(&NVIC_InitStructure);
  71.
  72.                     NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
  73.                     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
  74.                     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  75.                     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  76.                     NVIC_Init(&NVIC_InitStructure);

  78.
  79.
  80.     }
  81.     int main()
  82.
  83.     {
  84.             Led_Configration();
  85.             EXTI_Configration();
  86.             NVIC_Configration();
  87.
  88.             while(1)
  89.             {
  90.                             Led_Red_Toggle;
  91.                             delay(100000);
  92.                       Led_Green_Toggle;
  93.
  94.             }
  95.     }

  97.     void EXTI0_IRQHandler()         //中斷向量表
  98.     {
  99.
  100.                      if(EXTI_GetITStatus(EXTI_Line0) != RESET)
  101.                      {
  102.                                             EXTI_ClearITPendingBit(EXTI_Line0);
  103.                                 Blue_Flash();
  104.                      }
  105.     }
  106.
  107.     void EXTI15_10_IRQHandler()
  108.     {
  109.
  110.                      if(EXTI_GetITStatus(EXTI_Line13) != RESET)
  111.                      {
  112.                                             EXTI_ClearITPendingBit(EXTI_Line13);
  113.                                                     Led_Blue_Toggle;
  114.                      }
  115.     }
復制代碼

所有資料51hei提供下載:
中斷硬件.zip (270.15 KB, 下載次數: 27)
中斷實驗.7z (171.29 KB, 下載次數: 28)
