查看: 4224|回復: 14
收起左側

求思路 用stc15w408as單片機輸出每隔50ms輸出10個脈寬2.5us

[復制鏈接]
ID:648591 發表于 2021-1-5 21:05 | 顯示全部樓層 |閱讀模式
200黑幣
求大神給個思路

回復

使用道具 舉報

ID:390416 發表于 2021-1-6 00:46 | 顯示全部樓層
很簡單啊
第一步 設置一個定時器 定時時間2.5us
第二步 用一個變量，如果變量小于20000則不輸出。大于等于20001小于20020則IO口翻轉。
20000*2.5us=50ms

《人人學會單片機》視頻教程在原子哥網站全部投放。馬上去看看吧。
回復

使用道具 舉報

ID:390416 發表于 2021-1-6 00:49 | 顯示全部樓層
第一步 設定一個2.5us的定時器
第二步 設定一個16位變量。定時器里面讓變量增加。如果小于20000 則不輸出脈沖。
如果變量大于20000并且小于20020。那么讓IO口翻轉。然后把變量清0，開始下一個周期。
20000*2.5us=50ms
回復

使用道具 舉報

ID:213173 發表于 2021-1-6 08:02 | 顯示全部樓層
給你一個示例
  1. //如果對精確度要求高要提高時鐘頻率
  2. #include <STC15F2K60S2.H>
  3. #include <intrins.h>

  5. #define uint unsigned int
  6. #define uchar unsigned char

  8. sbit Trigger=P1^0;//定義輸出端口


  11. /***********定時器初始化程序****************/
  12. void Timer0Init()                //50毫秒@12.000MHz
  13. {
  14.         AUXR &= 0x7F;                //定時器時鐘12T模式
  15.         TMOD &= 0xF0;                //設置定時器自動重裝模式
  16.         TL0 = 0xB0;                        //設置定時初值
  17.         TH0 = 0x3C;                        //設置定時初值
  18.         TF0 = 0;                                //清除TF0標志
  19.         TR0 = 1;                                //定時器0開始計時
  20.         EA=1;                                        //開總中斷
  21.         ET0=1;                                //開定時器0中斷
  22. }
  23. /***********2.5us延時程序****************/
  24. void Delay2500ns()        //@12MHz
  25. {
  26.         _nop_();
  27.         _nop_();
  28.         _nop_();
  29.         _nop_();
  30.         _nop_();
  31.         _nop_();
  32.         _nop_();
  33.         _nop_();
  34.         _nop_();
  35.         _nop_();
  36. //        _nop_();//用示波器或邏輯分析儀觀察增減調整精確度
  37. //        _nop_();
  38. }
  39. /***************主程序****************/
  40. void main()
  41. {
  42.         Trigger=0;                        //輸出端口初始化
  43.         Timer0Init();                //定時器初始化
  44.         while(1);
  45. }
  46. /**************中斷服務程序*****************/
  47. void Timer0() interrupt        1
  48. {
  49.         uchar i=0;
  50.         for(i=20;i>0;i--)
  51.         {
  52.                 Trigger=~Trigger;//10個脈沖，占空比50%
  53.                 Delay2500ns();
  54.         }
  55. }
復制代碼
回復

使用道具 舉報

ID:574482 發表于 2021-1-6 08:55 | 顯示全部樓層
用stc15w408as單片機輸出每隔50ms輸出10個脈寬2.5us

你的問題不完整
每隔50ms，10個脈沖，脈寬2.5US，表達清淅。
問題是10個脈沖是不是平均分布在50ms 內？因為你沒表達脈沖的周期以及是否連續的。
回復

使用道具 舉報

ID:451718 發表于 2021-1-6 09:30 | 顯示全部樓層
對于STC的單片機，如果你設2.5uS的定時器，你的單片機就幾乎全部在執行中斷了。
一般沒有其他用途，就設10mS的定時器，在定時器中加累加標志，在第五次定時器中斷時，清零累加標記，并用軟件延遲來控制翻轉端口輸出。12Mh主頻來算，4個_nop_();  差不多占用1uS時長。
回復

使用道具 舉報

ID:451718 發表于 2021-1-6 11:44 | 顯示全部樓層

定時器用12T模式，進入定時器中斷后， 一個 羅普 實際是多久啊？ 有沒有人實際測量過。 這里是繼承用12T模式，還是用默認的1T模式？
回復

使用道具 舉報

ID:478073 發表于 2021-1-6 12:01 | 顯示全部樓層
自己整整！很好做出來！方法總比困難多！
回復

使用道具 舉報

ID:213173 發表于 2021-1-6 13:59 | 顯示全部樓層
robinsonlin 發表于 2021-1-6 11:44
定時器用12T模式，進入定時器中斷后， 一個 羅普 實際是多久啊？ 有沒有人實際測量過。 這里是繼承用12T ...

STC  1T單片機執行1個 _nop_()  用時3個時鐘。與定時器采用12T模式沒有任何關聯。
回復

使用道具 舉報

ID:648591 發表于 2021-1-6 19:29 | 顯示全部樓層
回復

使用道具 舉報

ID:648591 發表于 2021-1-6 19:31 | 顯示全部樓層
asmmcu 發表于 2021-1-6 08:55
用stc15w408as單片機輸出每隔50ms輸出10個脈寬2.5us

你的問題不完整

回復

使用道具 舉報

ID:648591 發表于 2021-1-6 19:38 | 顯示全部樓層

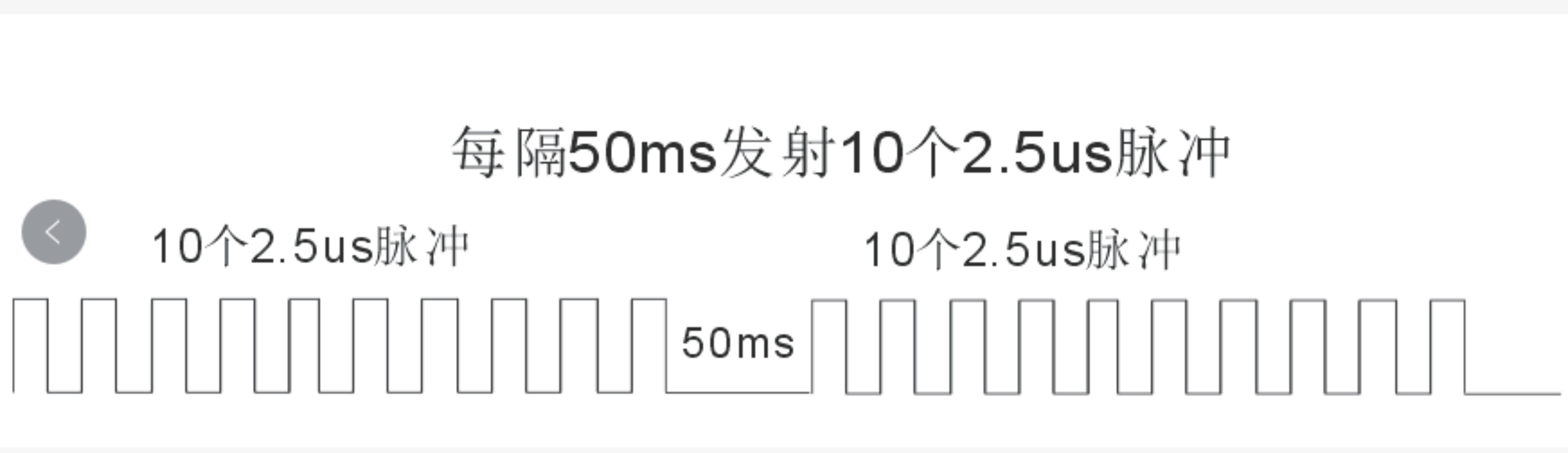

各位大俠有圖
回復

使用道具 舉報

ID:648591 發表于 2021-1-6 19:49 | 顯示全部樓層
asmmcu 發表于 2021-1-6 08:55
用stc15w408as單片機輸出每隔50ms輸出10個脈寬2.5us

你的問題不完整

有圖說明的，就是每隔50ms發出10個連續占空比50%脈寬為2.5us脈沖
回復

使用道具 舉報

ID:752974 發表于 2021-1-7 10:53 | 顯示全部樓層
一個定時器定時2.5微妙，連續工作，另一個定時器設定50MS，50ms到，關定時器，輸出并計數2.5微妙脈沖，輸出十個，停止輸出，啟動50MS定時器。。。。。。。。。
回復

使用道具 舉報

ID:451718 發表于 2021-1-7 15:13 | 顯示全部樓層

3樓的大佬已經完美的給了你解決方案了。  那段代碼簡直就是教程級別的解決方案。  無論是從資源占用，還是內存占用來講，都是最簡潔高效的。
回復

使用道具 舉報
