關于STC單片機IO口狀態,雙向、推挽、開漏、高阻四種狀態切換

ID:491577 · 發表于 2021-1-7 08:24

STC單片機IO口可以在雙向、推挽、開漏、高阻四種狀態切換。在切換過程中IO口會變成什么狀態，手冊沒有明確說明。比如推挽為0時切換到雙向，IO口是0還是1，推挽為1時切換到雙向，IO口是0還是1，其他狀態之間切換時有什么特別的變化？有哪位大神知道？

ID:213173 · 發表于 2021-1-7 10:15

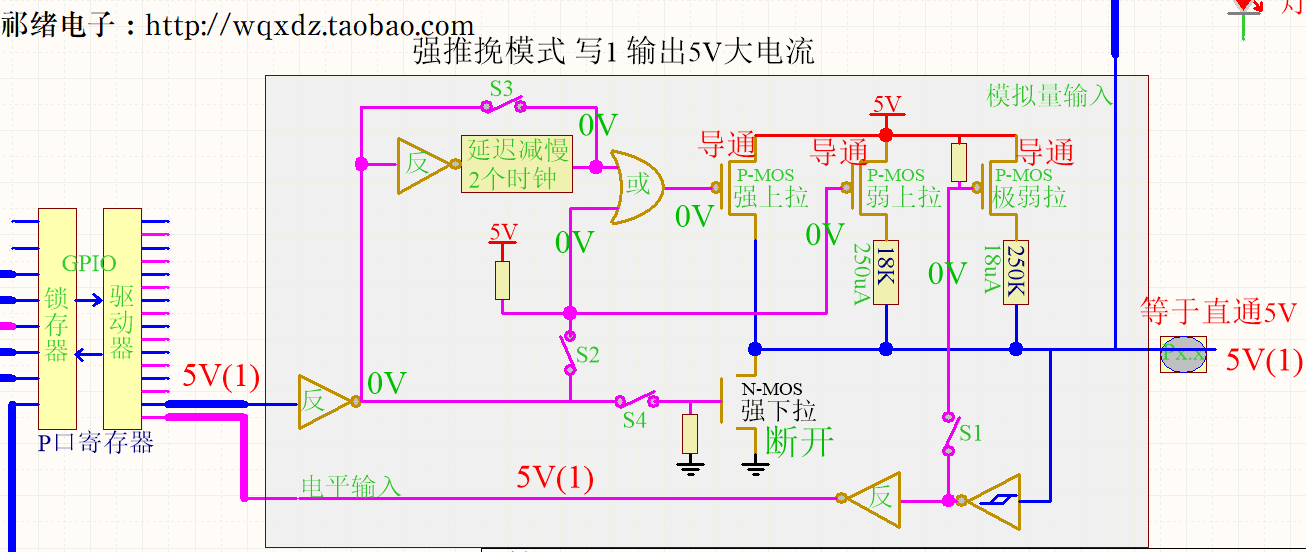

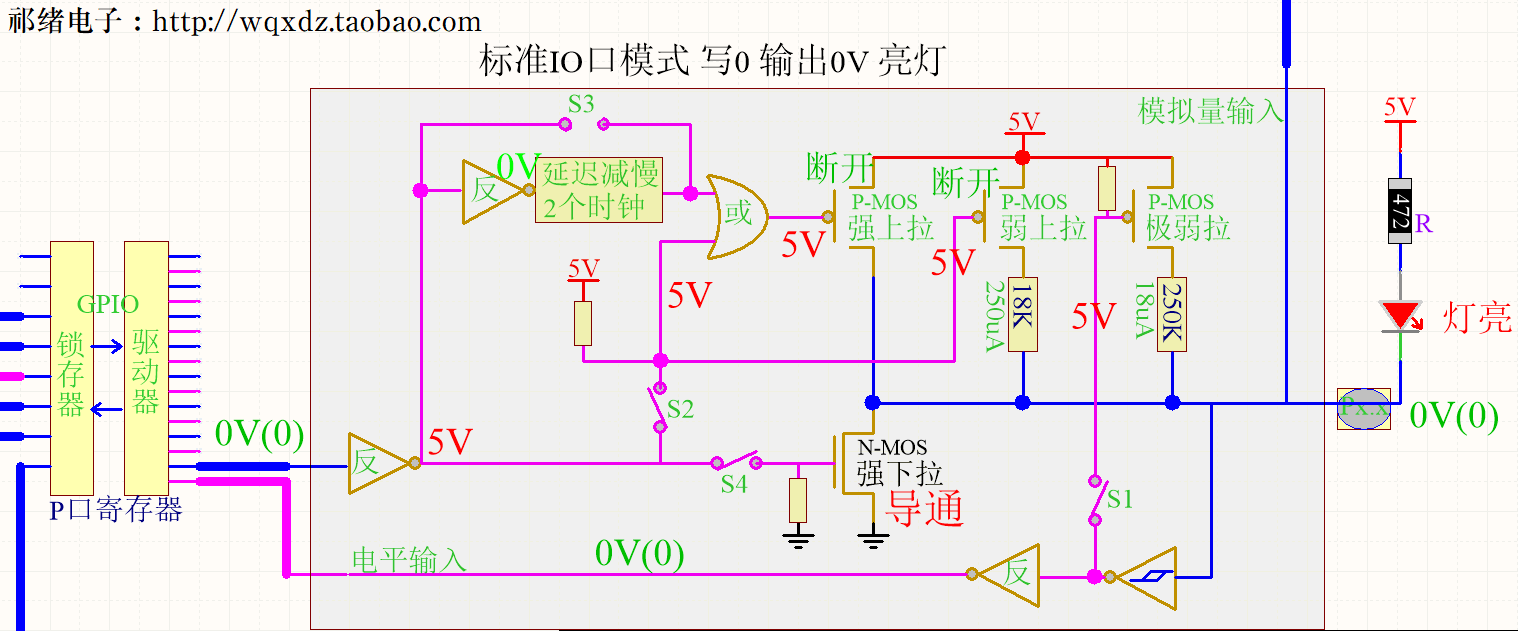

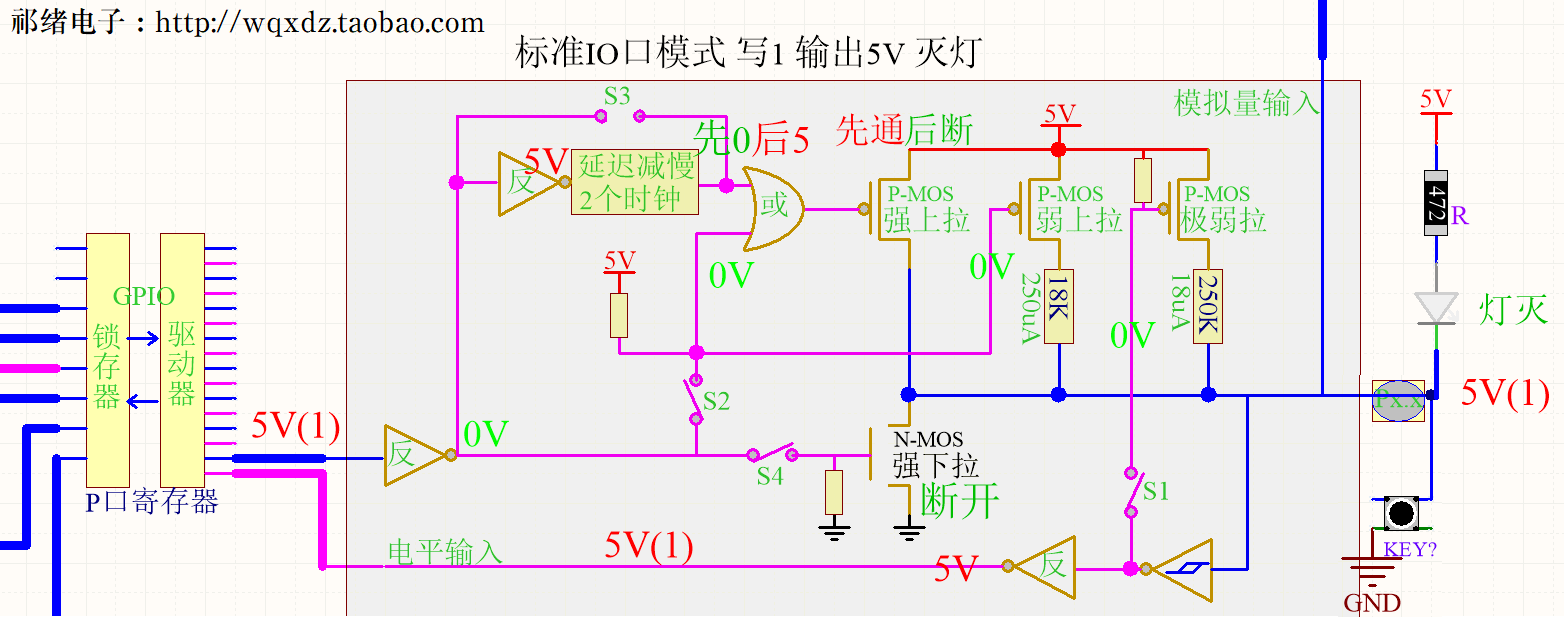

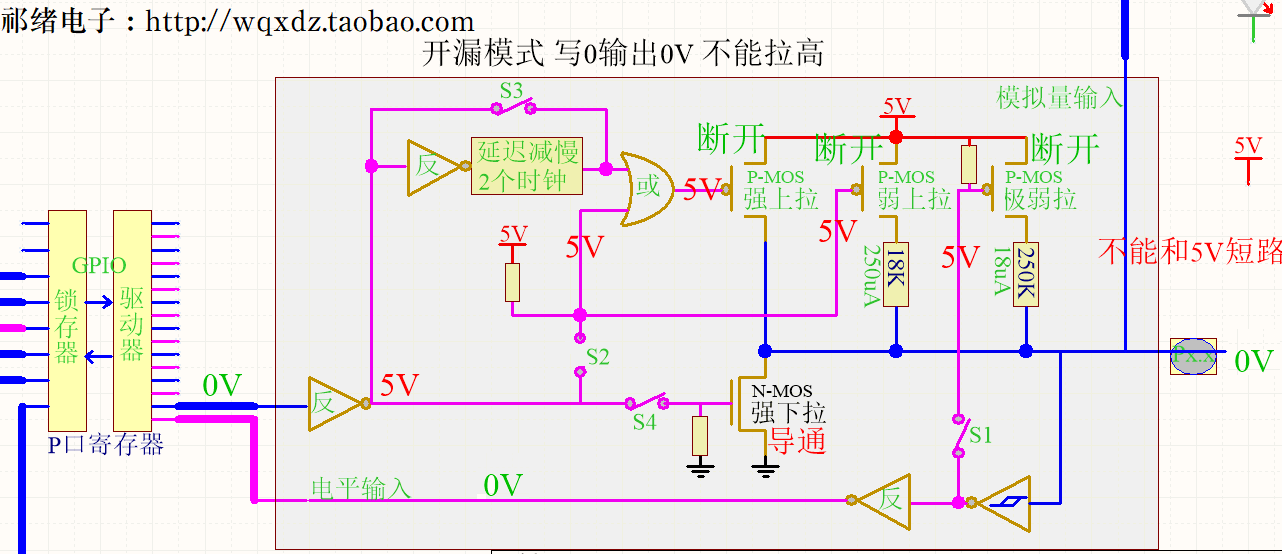

STC單片機IO口在準雙向、推挽、開漏、高阻四種模式之間切換并不改變其邏輯電平狀態，只改變端口輸入/輸出的電特性。其目的是為連接各種外圍元器件提供多種選擇以簡化硬件電路等。

ID:401564 · 發表于 2021-1-7 11:52

這個很難嗎?
STC有默認的復位值,也有默認的IO狀態值,不同的STC單片機就會有不同的默認值
所以,最保險的辦法就是IO狀態改變之后就對這個IO進行操作,保證它是你想要的狀態
如果你一定要知道是什么狀態,自己隨便寫幾行代碼驗證一下不就知道了
比如,先設定為高阻狀態,按一下某個按鍵就切換到強推挽狀態,期間可以用示波器,萬用表,LED之類的來看這個IO的電平這不就行了?
