stm32點亮led不亮,求分析程序

ID:833125 · 發表于 2021-1-9 10:21

#define PERIPH_BASE    ((unsigned int)0x40000000)//

#define APB2PERIPH_BASE  (PERIPH_BASE + 0x00010000)

#define GPIOE_BASE    (APB2PERIPH_BASE + 0x0C00)

#define GPIOE_CRL                *(unsigned int*)(GPIOE_BASE+0x00)
#define GPIOE_CRH                *(unsigned int*)(GPIOE_BASE+0x04)
#define GPIOE_IDR                *(unsigned int*)(GPIOE_BASE+0x08)
#define GPIOE_ODR                *(unsigned int*)(GPIOE_BASE+0x0C)
#define GPIOE_BSRR       *(unsigned int*)(GPIOE_BASE+0x10)
#define GPIOE_BRR                *(unsigned int*)(GPIOE_BASE+0x14)
#define GPIOE_LCKR                *(unsigned int*)(GPIOE_BASE+0x18)

#define AHBPERIPH_BASE (PERIPH_BASE + 0x20000)

#define RCC_BASE                (AHBPERIPH_BASE + 0x1000)
#define RCC_APB2ENR       *(unsigned int*)(RCC_BASE+0x18)

#include "stm32f10x.h"
typedef unsigned int u32;

void SystemInit()
{

}

void delay(u32 i)
{
  while(i--);
}

int main()
{

      RCC_APB2ENR|=1<<6;
      GPIOE_CRL&=~(0x0f<<(4*5));
      GPIOE_CRL|=(0x03<<(4*5));
      GPIOE_BSRR=(0x01<<(16+5));
      while(1)
      {
                        GPIOE_BSRR=(0x01<<(16+5));
                        delay(0xffff);
                        GPIOE_BSRR=(0x01<<(5));
                        delay(0xffff);
      }
}

ID:752974 · 發表于 2021-1-9 16:06

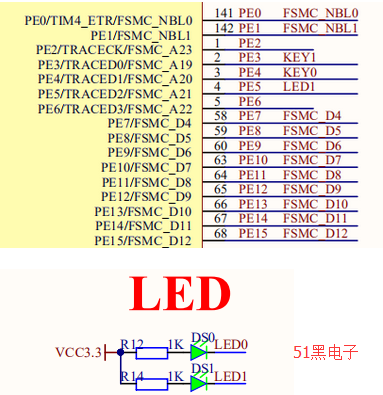

按著你的原理圖，PE5輸出口拉低電平，LED1才能亮。看看你的程序，只有置位操作。對于STM32F1xx，使用固件庫和位帶較方便簡單。

ID:833125 · 發表于 2021-1-9 16:17

munuc_w 發表于 2021-1-9 16:06
按著你的原理圖，PE5輸出口拉低電平，LED1才能亮。看看你的程序，只有置位操作。對于STM32F1xx，使用固件庫 ...

GPIOE_CRL置位，GPIOE_BSRR拉低電平

ID:752974 · 發表于 2021-1-9 16:45

看看主循環。

ID:752974 · 發表于 2021-1-9 16:48

寫BSRR是置位，寫BRR是復位。

ID:255945 · 發表于 2021-1-10 11:50

要STM32的IO口的輸出模式，如開漏模式等

ID:833125 · 發表于 2021-1-11 08:49

哈哈222 發表于 2021-1-10 11:50
要STM32的IO口的輸出模式，如開漏模式等

GPIOE_CRL&=~(0x0f<<(4*5));
GPIOE_CRL|=(0x03<<(4*5));
設置的通用推挽，輸出最大速度50MHz

ID:833125 · 發表于 2021-1-11 15:04

munuc_w 發表于 2021-1-9 16:06
按著你的原理圖，PE5輸出口拉低電平，LED1才能亮。看看你的程序，只有置位操作。對于STM32F1xx，使用固件庫 ...

固件庫確實簡單些
