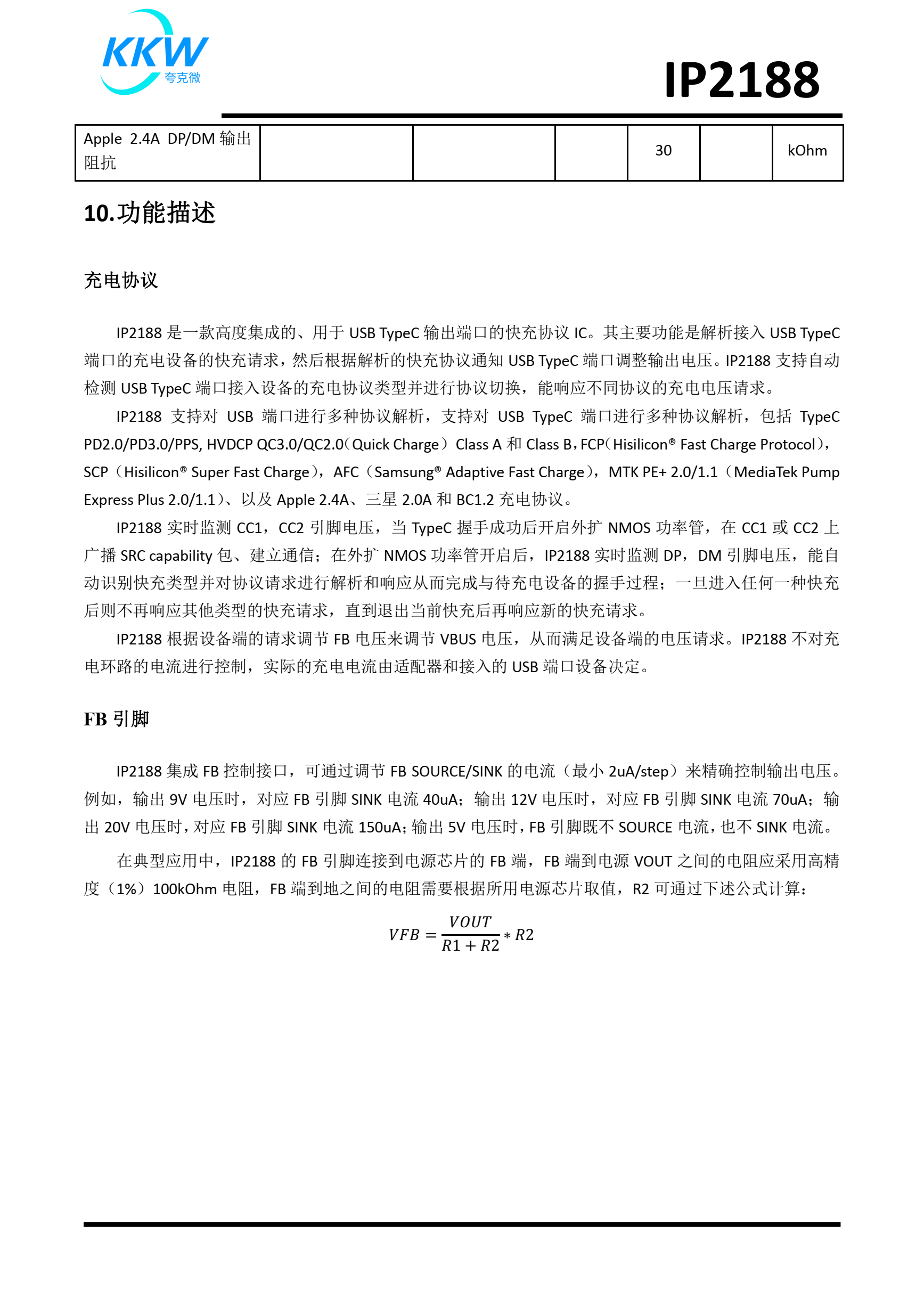

IP2188 是一款高度集成的、用于 USB TypeC 輸出端口的快充協議 IC。其主要功能是解析接入 USB TypeC
端口的充電設備的快充請求，然后根據解析的快充協議通知 USB TypeC 端口調整輸出電壓。 IP2188 支持自動
檢測 USB TypeC 端口接入設備的充電協議類型并進行協議切換，能響應不同協議的充電電壓請求。
IP2188 支持對 USB 端口進行多種協議解析， 支持對 USB TypeC 端口進行多種協議解析， 包括 TypeC
PD2.0/PD3.0/PPS, HVDCP QC3.0/QC2.0（Quick Charge） Class A 和 Class B， FCP（Hisilicon® Fast Charge Protocol），
SCP（Hisilicon® Super Fast Charge）， AFC（Samsung® Adaptive Fast Charge）， MTK PE+ 2.0/1.1（MediaTek Pump
Express Plus 2.0/1.1）、以及 Apple 2.4A、三星 2.0A 和 BC1.2 充電協議。

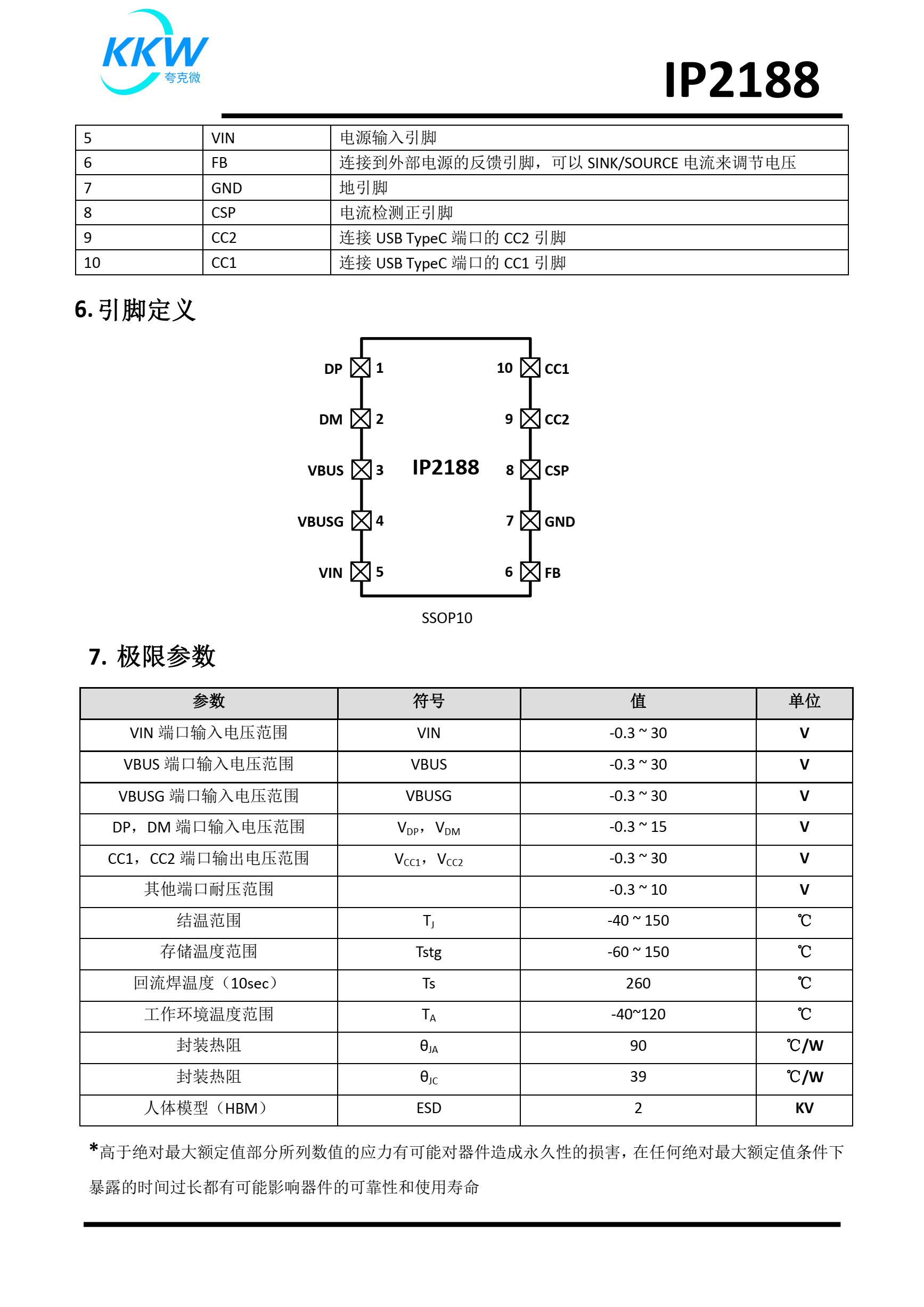

IP2188 實時監測 CC1， CC2 引腳電壓， 當 TypeC 握手成功后開啟外擴 NMOS 功率管，在 CC1 或 CC2 上
廣播 SRC capability 包、建立通信；在外擴 NMOS 功率管開啟后， IP2188 實時監測 DP， DM 引腳電壓，能自
動識別快充類型并對協議請求進行解析和響應從而完成與待充電設備的握手過程；一旦進入任何一種快充
后則不再響應其他類型的快充請求，直到退出當前快充后再響應新的快充請求。

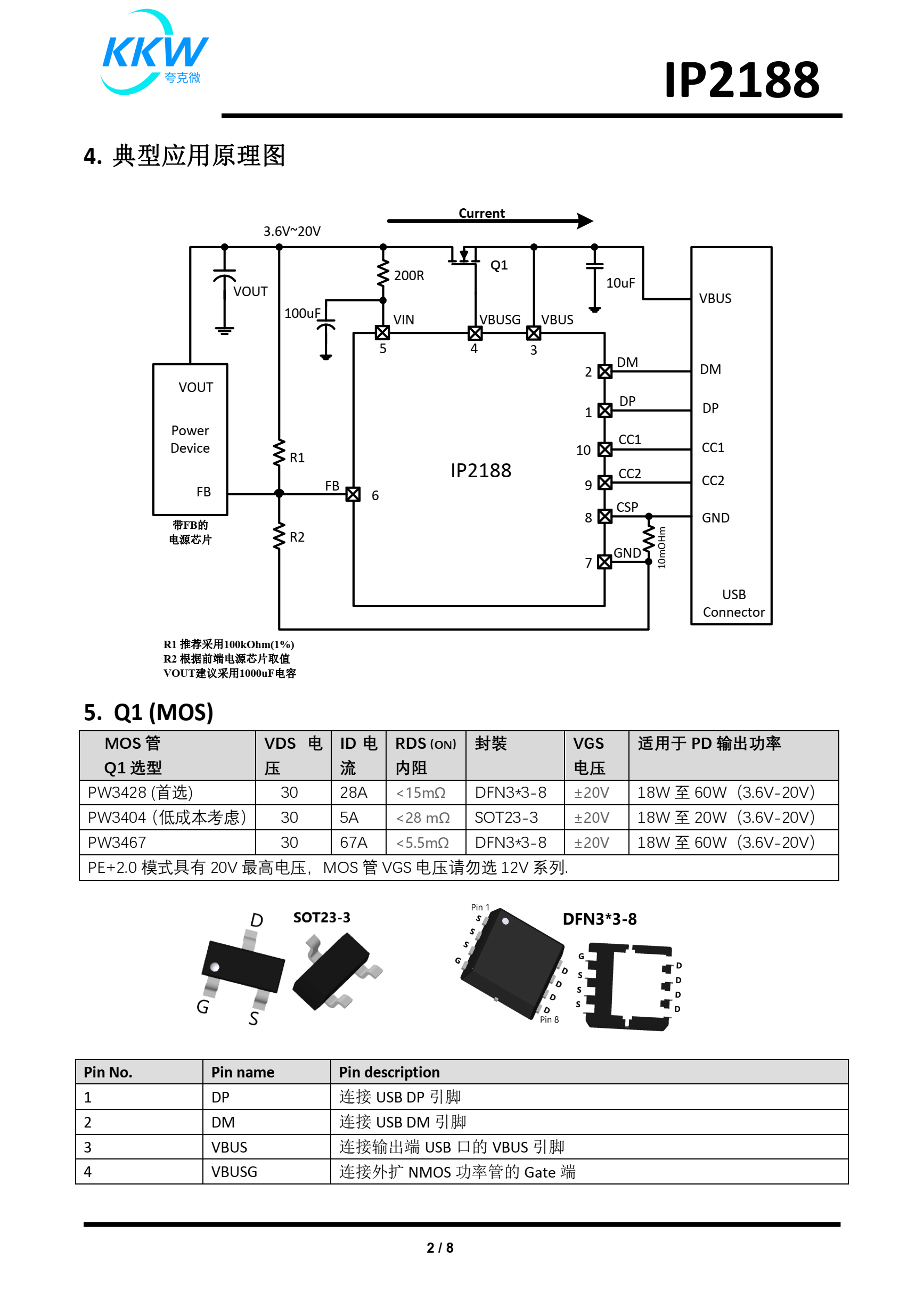

IP2188 根據設備端的請求調節 FB 電壓來調節 VBUS 電壓，從而滿足設備端的電壓請求。 IP2188 不對充
電環路的電流進行控制，實際的充電電流由適配器和接入的 USB 端口設備決定 。
