proteus仿真stm32點亮LED不成功

[復制鏈接]
ID:492452 發表于 2021-1-11 22:09 | 顯示全部樓層 |閱讀模式
在網上看了其他人的一些帖子

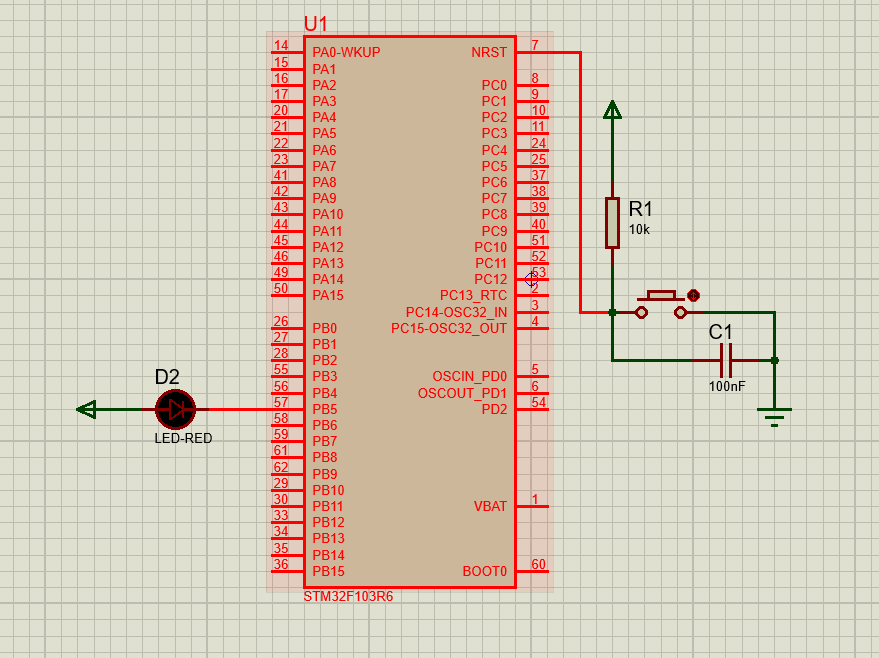

仿真：
(GWNY5FEV4WK6RZTOGDTGRF.png P54)GSKA3T)1C)QJRQTB}MV.png

單片機程序：
#include "delay.h"

#define LED PBout(5)// PB5

void LED_Init(void)
{
GPIO_InitTypeDef  GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);     //使能PB,PE端口時鐘

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;                 //LED0-->PB.5 端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;          //推挽輸出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;         //IO口速度為50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure);                     //根據設定參數初始化GPIOB.5
GPIO_SetBits(GPIOB,GPIO_Pin_5);                         //PB.5 輸出
}

int main()
{
    delay_init();             //延時函數初始化
    LED_Init();

    while(1)
    {
        LED=0;
        delay_ms(500);
    }
}

實物都能正常運行，但是就是仿真不成功
回復

使用道具 舉報

ID:752974 發表于 2021-1-12 14:52 | 顯示全部樓層
電源不能空著，要設定好電壓值，如+3.3V或+5V，如果用這樣的位帶操作，需要包含相應的頭文件。另外，二極管應加限流電阻，不然對于實際工作易產生誤導。
回復

使用道具 舉報

ID:877522 發表于 2021-9-15 19:36 | 顯示全部樓層
是的  我也是仿真不成功 咋回事
回復

使用道具 舉報

ID:94031 發表于 2021-9-15 20:32 | 顯示全部樓層
D2發光二極管要串電阻限流。
回復

使用道具 舉報

ID:966354 發表于 2021-9-15 20:37 | 顯示全部樓層
加個電阻限流
回復

使用道具 舉報

ID:893765 發表于 2021-9-15 20:46 | 顯示全部樓層
你試一下
回復

使用道具 舉報

ID:877522 發表于 2021-9-17 13:59 | 顯示全部樓層
我的仿真成功了
回復

使用道具 舉報

ID:877522 發表于 2021-9-17 14:01 | 顯示全部樓層
led.jpg 代碼如下  可以試下  不行 我在給你分析proteus  仿真文件

  2. #include"stm32f10x_lib.h"                //包含所有的頭文件
  3. #include<stdio.h>
  4. //----------------函數聲明--------------------
  5. void Delay_MS(u16 dly);
  6. void RCC_Configuration(void);
  7. void GPIO_Configuration(void);

  9. void delay(void)
  10. {
  11.   int i,j;
  12. for(i=1000;i>0;i--)
  13.   for(j=1000;j>0;j--);
  14. }

  16. void GPIO_Config(void)
  17. {
  18.             GPIO_InitTypeDef  GPIO_InitStructure;
  19.             RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
  20.             GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6;
  21.             GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  22.             GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  23.             GPIO_Init(GPIOB , &GPIO_InitStructure);
  24. }

  26. int main(void)
  27. {

  29.                 GPIO_Config();
  30.                 // SystemInit();
  31.
  32.                 while(1)
  33.                 {
  34.                 GPIO_SetBits(GPIOB,GPIO_Pin_5 ); //點亮PB.5
  35.                      delay();
  36.                 GPIO_ResetBits(GPIOB,GPIO_Pin_5 );//熄滅PB.5
  37.                    delay();
  38.                 GPIO_SetBits(GPIOB,GPIO_Pin_6 );//點亮PB.6
  39.                      delay();
  40.                 GPIO_ResetBits(GPIOB,GPIO_Pin_6 );//熄滅PB.6
  41.                     delay();
  42.                   }

  44. }





  50. // void GPIO_Config(void)                            //GPIO初始配置
  51. //{
  52. //    GPIO_InitTypeDef GPIO_InitStructure;                                     //定義結構體變量
  53. //    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);         //使能GPIOA的時鐘
  54. //    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;                 //指定引腳13
  55. //    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;        //設置輸出速率50MHz
  56. //    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;        //推挽輸出模式
  57. //    GPIO_Init(GPIOA, &GPIO_InitStructure);                  //初始化外設GPIOx寄存器
  58. //}
  59. //
  60. //#define LED_ON GPIO_SetBits(GPIOA, GPIO_Pin_1)         //端口置1
  61. //#define LED_OFF GPIO_ResetBits(GPIOA, GPIO_Pin_1)            //端口置0
  62. //
  63. //
  64. //int main()
  65. //{
  66. //    GPIO_Config();            //GPIOD_1初始化配置
  67. //    while(1)
  68. //    {
  69. //        LED_ON;                    //點亮
  70. //        Delay_MS(200);        //延時大概幾百毫秒
  71. //        LED_OFF;                //熄滅
  72. //        Delay_MS(200);
  73. //    }
  74. //
  75. //}



  79. ////延時函數
  80. //
  81. //void Delay_MS(u16 dly)
  82. //{
  83. //        u16 i,j;
  84. //        for(i=0;i<dly;i++)
  85. //  for(j=200;j>0;j--);
  86. //}
復制代碼



回復

使用道具 舉報

ID:966186 發表于 2021-9-17 16:24 來自觸屏版 | 顯示全部樓層
SGW2020 發表于 2021-9-17 14:01
代碼如下  可以試下  不行 我在給你分析proteus  仿真文件

想問一下 我這個是純數電 8×8 點陣驅動電路設計，我的圖可以進行仿真，但是我用easyPro編寫的程序進行仿真后，顯示的數字不對是怎么回事啊，求大佬指點一下
下面的是我的原理圖和編寫的0-9的程序
回復

使用道具 舉報

ID:824490 發表于 2021-9-18 16:53 | 顯示全部樓層
小小小白。 發表于 2021-9-17 16:24
想問一下 我這個是純數電 8×8 點陣驅動電路設計，我的圖可以進行仿真，但是我用easyPro編寫的程序進行仿 ...

純邏輯線路，也可以通過單步跟蹤來調試的：把CLK拿掉，用一個按鍵代替CLK，按一下一個脈沖。。。。
回復

使用道具 舉報

ID:966186 發表于 2021-9-19 11:58 來自觸屏版 | 顯示全部樓層
名字不是重點 發表于 2021-9-18 16:53
純邏輯線路，也可以通過單步跟蹤來調試的：把CLK拿掉，用一個按鍵代替CLK，按一下一個脈沖。。。。

我和我師兄的仿真圖是一樣的，他的那個程序導入里面是對的，但是我用他那個程序就不行，不知道是怎么回事
