基于51單片機簡易計算器，c程序+proteus仿真+原理圖+PCB圖+簡易文檔

[復制鏈接]
ID:874677 發表于 2021-1-12 10:51 | 顯示全部樓層 |閱讀模式
基于51單片機簡易計算器的原理圖如下
基于51單片機簡易計算器的pcb圖如下

任務書如下
一． 設計要求
（一） 基本任務
該簡易計算器設計硬件電路采用三部分電路模塊構成， 第一部分是鍵盤模塊
電路， 采用 4*4 矩陣式鍵盤作為輸入電路； 第二部分是 LCD1602 液晶顯示模塊；
第三部分是以 51 單片機作為控制核心。 軟件程序主要由三部分組成： 主程序、
按鍵掃描程序和 LCD1602 顯示程序。
（二） 性能指標
（1） 用單片機 stc89C51 設計一個簡易計算器， 并用 1602 液晶顯示相應的
數據。
（2） 可以進行簡單的加減乘除運算。
（3） 最大可以 9999*9999， 。
（4） 可以通過 proteus 仿真。
附： 可供選用的元件清單
1)1602 液晶
2)排針*16
3)16p 母座
4)STC89C51 單片機
5)40 腳 IC 座
6)10k 電阻*2
7)1.5k 電阻
8)103 排阻
9)10uf 電解電容
10)12M 晶振
11)30pf 電容*2
12)按鍵*17
13)自鎖開關等等

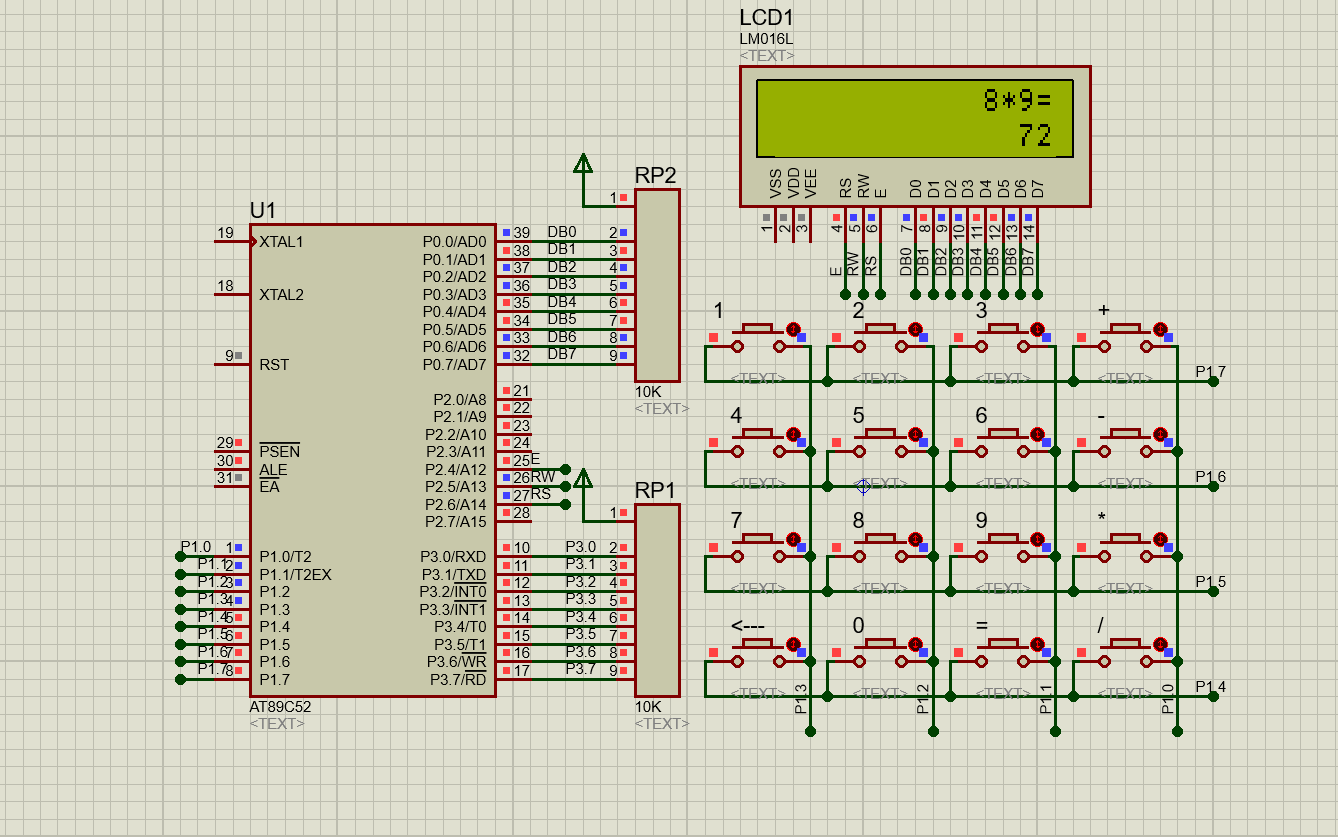

Proteus仿真如下

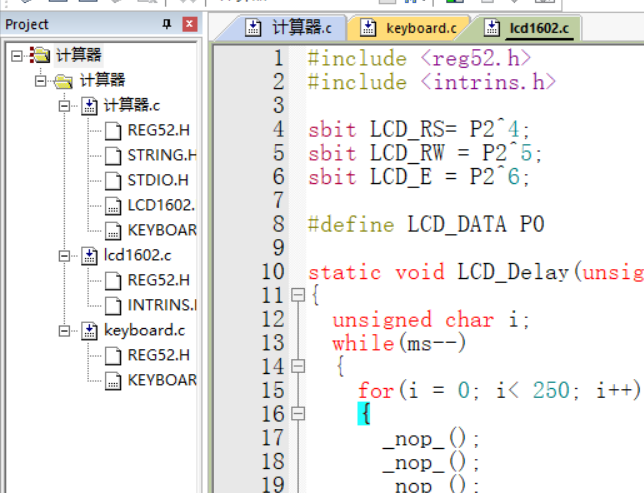

單片機源程序如下:
  1. #include "reg52.h"
  2. #include "string.h"
  3. #include "stdio.h"
  4. #include "lcd1602.h"
  5. #include "keyboard.h"

  7. #define keydeng                14
  8. #define keyzuoyi  12

  10. code unsigned char KeyDisPlaybuf[16] =
  11. {
  12.     '1', '2', '3', '+',\
  13.     '4', '5', '6', '-',\
  14.     '7', '8', '9', '*',\
  15.     '<', '0', '=', '/'
  16. };

  18. long Count(char *ch, char len)//簡單計算器 僅支持+-*/
  19. {
  20.     unsigned char i = 0;
  21.     char Operation;
  22.     long Num1=0,Num2=0;
  23.     while(i<len && ch[i]!='+' && ch[i]!='-' && ch[i]!='*' && ch[i]!='/')
  24.     {
  25.         Num1*=10;
  26.         Num1+=ch[i]-'0';
  27.         i++;
  28.     }
  29.     Operation=ch[i++];
  30.     while(i<len && ch[i]!='=')
  31.     {
  32.         Num2*=10;
  33.         Num2+=ch[i]-'0';
  34.         i++;
  35.     }
  36.     switch(Operation)
  37.     {
  38.         case'+':return Num1+Num2;
  39.         case'-':return Num1-Num2;
  40.         case'*':return Num1*Num2;
  41.         case'/':return Num1/Num2;
  42.     }
  43.         return 0;
  44. }

  46. void EasyCounter(void)
  47. {
  48.         unsigned char buff[30];
  49.         unsigned char text[30];
  50.         unsigned char key;
  51.         unsigned char i = 0;
  52.         do
  53.   {
  54.                         key = keycan();//讀取鍵值
  55.                         if(key!=0xff)//鍵值不等于0
  56.                         {
  57.                                 text[i++]=KeyDisPlaybuf[key];//記錄鍵值對應的字符
  58.                                 text[i]='\0';
  59.         LCD_ShowStr(0,0,"                ");
  60.                                 LCD_ShowStr(16-strlen(text),0,text);
  61.                         }
  62.         if(key==keyzuoyi&&i>0)//按下"<"時刪除一位
  63.           i-=2;
  64.         }while(key!=keydeng);//按下'='時結束輸入
  65.         sprintf(buff, "%ld", Count(text, strlen(text)));
  66.   LCD_ShowStr(0,1,"                ");
  67.         LCD_ShowStr(16-strlen(buff),1,buff);
  68. }

  70. void main(void)
  71. {
  72.   LCD_Init();
  73.   while(1)
  74.   {
  75.     EasyCounter();
  76.   }
  77. }
復制代碼
  1. #include <reg52.h>
  2. #include <intrins.h>

  4. sbit LCD_RS= P2^4;
  5. sbit LCD_RW = P2^5;
  6. sbit LCD_E = P2^6;

  8. #define LCD_DATA P0

  10. static void LCD_Delay(unsigned char ms)
  11. {
  12.   unsigned char i;
  13.   while(ms--)
  14.   {
  15.     for(i = 0; i< 250; i++)
  16.     {
  17.       _nop_();
  18.       _nop_();
  19.       _nop_();
  20.       _nop_();
  21.     }
  22.   }
  23. }

  25. bit LCD_Busy()
  26. {
  27.   bit result;
  28.   LCD_RS = 0;
  29.   LCD_RW = 1;
  30.   LCD_E = 1;
  31.   _nop_();
  32.   _nop_();
  33.   _nop_();
  34.   _nop_();
  35.   result = (bit)(LCD_DATA & 0x80);
  36.   LCD_E = 0;
  37.   return result;
  38. }

  40. void LCD_WriteCmd(unsigned char cmd)
  41. {
  42.   while(LCD_Busy());
  43.   LCD_RS = 0;
  44.   LCD_RW = 0;
  45.   LCD_E = 0;
  46.   _nop_();
  47.   _nop_();
  48.   LCD_DATA = cmd;
  49.   _nop_();
  50.   _nop_();
  51.   _nop_();
  52.   _nop_();
  53.   LCD_E = 1;
  54.   _nop_();
  55.   _nop_();
  56.   _nop_();
  57.   _nop_();
  58.   LCD_E = 0;
  59. }

  61. void LCD_Pos(unsigned char row,unsigned char pos)
  62. {
  63.   row &= 0x1;
  64.   pos &= 0xF;
  65.   if (row) pos |= 0x40;
  66.   LCD_WriteCmd(pos | 0x80);
  67. }

  69. void LCD_WriteDat(unsigned char dat)
  70. {
  71.   while(LCD_Busy());
  72.   LCD_RS = 1;
  73.   LCD_RW = 0;
  74.   LCD_E = 0;
  75.   LCD_DATA = dat;
  76.   _nop_();
  77.   _nop_();
  78.   _nop_();
  79.   _nop_();
  80.   LCD_E = 1;
  81.   _nop_();
  82.   _nop_();
  83.   _nop_();
  84.   _nop_();
  85.   LCD_E = 0;
  86. }

  88. void LCD_ShowStr(unsigned char x, unsigned char y, unsigned char *dat)
  89. {
  90.   unsigned char i=0;
  91.   LCD_Pos(y,x);
  92.   while(dat[i] != '\0')
  93.   {
  94.     LCD_WriteDat(dat[i]);
  95.     i++;
  96.   }
  97. }

  99. void LCD_Init(void)
  100. {
  101.   LCD_WriteCmd(0x38);
  102.   LCD_Delay(1);
  103.   LCD_WriteCmd(0x0c);
  104.   LCD_Delay(1);
  105.   LCD_WriteCmd(0x06);
  106.   LCD_Delay(1);
  107.   LCD_WriteCmd(0x01);
  108.   LCD_Delay(1);
  109. }
復制代碼
  1. #include "reg52.h"
  2. #include "keyboard.h"

  4. #define Key   P1

  6. code unsigned char KeyValueL[]={0xf7,0xfb,0xfd,0xfe};
  7. code unsigned char KeyValueH[]={0x70,0xb0,0xd0,0xe0};

  9. void KeyDelay(unsigned char xms)
  10. {
  11.   unsigned char i;
  12.   while(xms--)
  13.   {
  14.     for(i=0; i<120; i++);
  15.   }
  16. }
  17. unsigned char keycan(void)
  18. {
  19.   unsigned char i,j;
  20.   unsigned char tmp;
  21.   Key=0xf0;
  22.   if(Key!=0xf0)
  23.   {
  24.     KeyDelay(10);
  25.     if(Key!=0xf0)
  26.     {
  27.       for(i=0; i<4; i++)
  28.       {
  29.         Key=KeyValueL[i];
  30.         for(j=0; j<4; j++)
  31.         {
  32.           if((Key&0xf0)==KeyValueH[j])
  33.           {
  34.             tmp=i+j*4;
  35.             while(Key!=KeyValueL[i]);
  36.             return tmp;
  37.           }
  38.         }
  39.       }
  40.     }
  41.   }
  42.   return 0xff;
  43. }
復制代碼





所有資料51hei提供下載:
原理圖andPCB圖.zip (9.1 MB, 下載次數: 61) 簡易計算器.doc (676.5 KB, 下載次數: 55) c程序，和仿真.zip (89.59 KB, 下載次數: 79)



評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:849787 發表于 2021-2-1 17:03 | 顯示全部樓層
樓主的那個代碼，關于LCD1602中RS和EN腳的標注是錯位的，移植代碼的時候要注意。功能能正常實現，就是對于除法和乘法，不能保留小數位，感覺實用性就不是很強了
