51單片機SPWM輸出占空比順序不對，不知什么原因？

ID:417092 · 發表于 2021-2-1 20:24

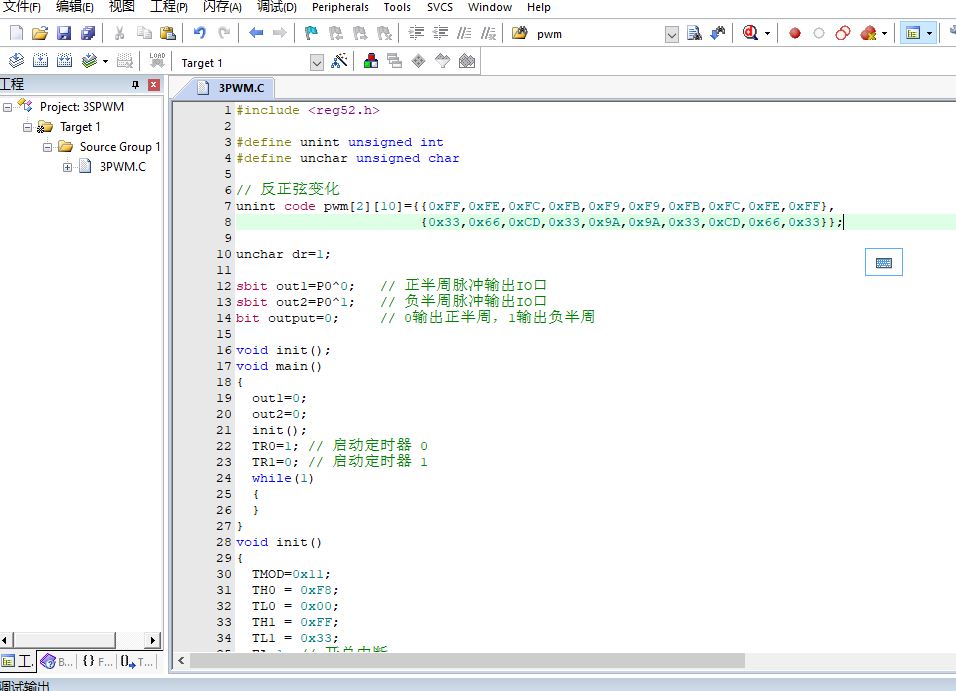

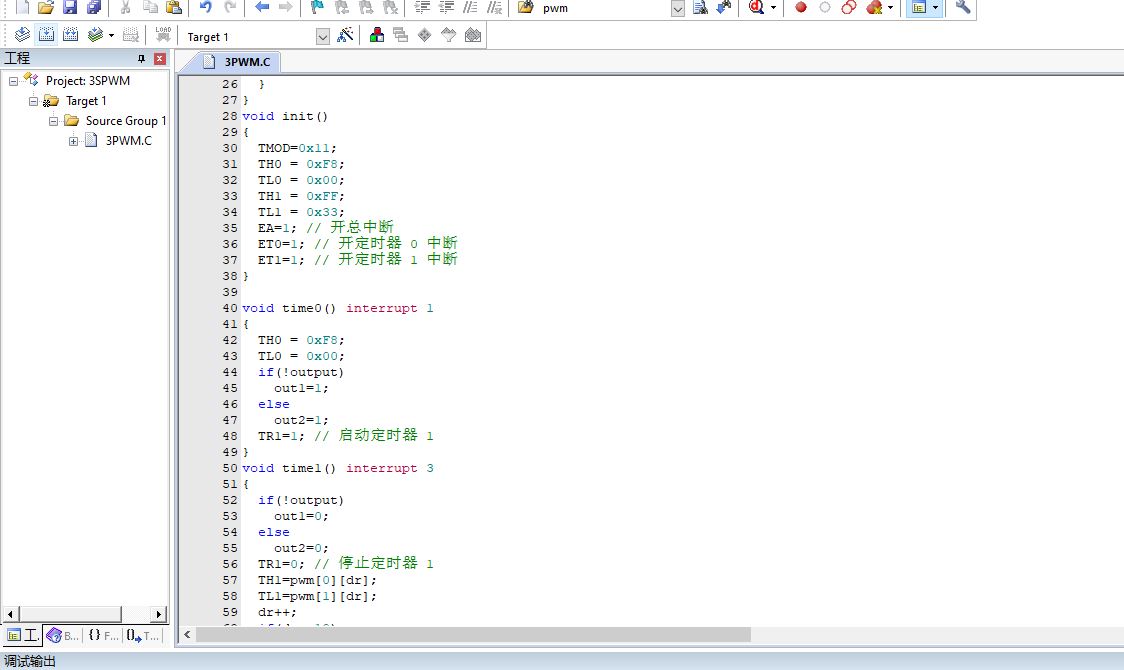

求助，51單片機，SPWM輸出占空比順序不對，不知什么原因？

      使用24.576M晶振！！！
      要求SPWM濾波后，得到50Hz正弦波。。。
      單片機P0.0 輸出50Hz交流正半周的SPWM信號。。。
      單片機P0.1 輸出50Hz交流負半周的SPWM信號。。。

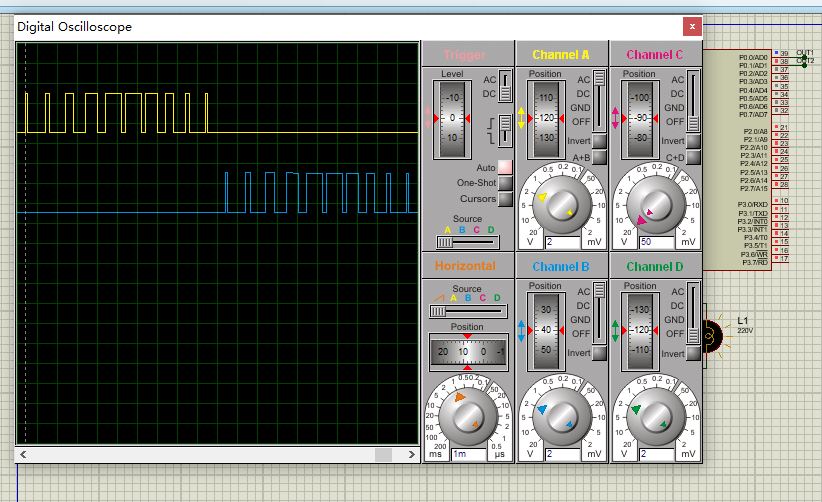

      輸出正半周加負半周時間正好是20mS。50Hz頻率沒有問題了。。。
      但是SPWM輸出占空比順序不對。
      程序中寫的是 %10、%20、%40、%60、%80、%80、%60、%40、%20、%10。。。。。

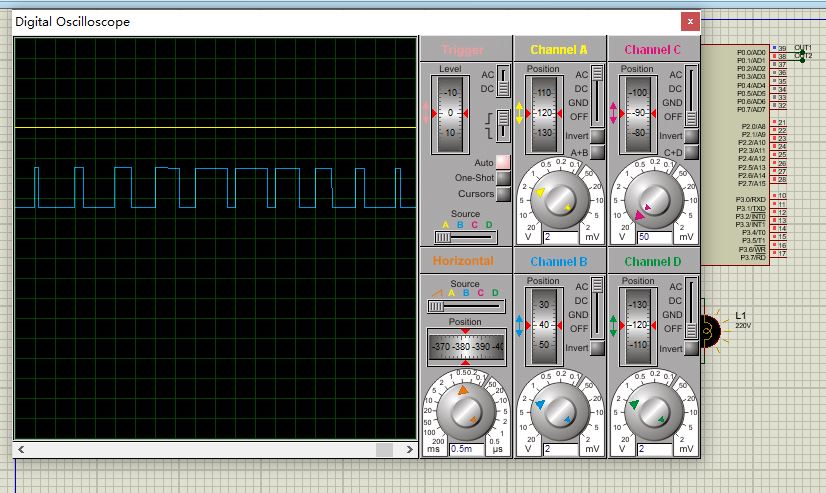

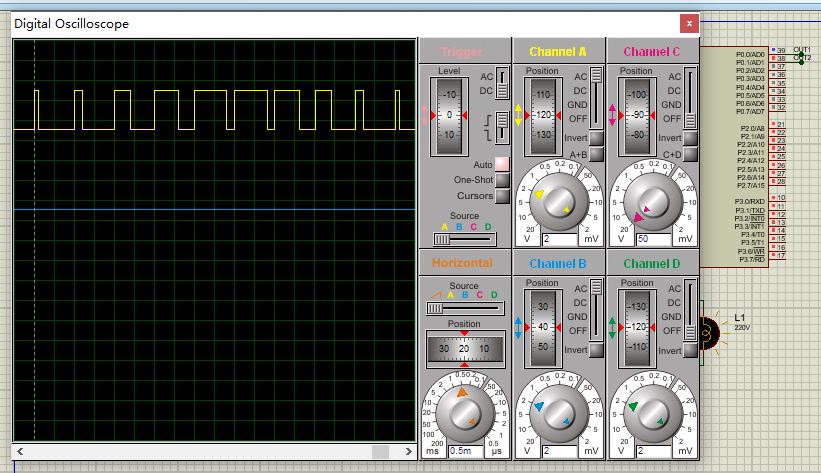

      示波器顯示的是 %10、%10、%20、%40、%60、%80、%80、%60、%40、%20。。。。。

研究了半天，找不出原因來？？？

ID:332444 · 發表于 2021-2-2 16:28

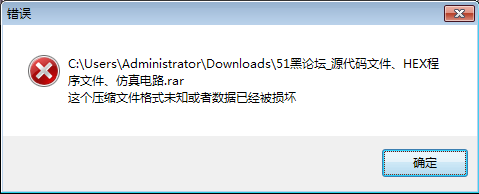

下載文件是壞的

ID:417092 · 發表于 2021-2-3 01:27

xianfajushi 發表于 2021-2-2 16:28
下載文件是壞的

沒有呀！！！可以仿真的。。。
能不能，詳細說一下什么情況

ID:568565 · 發表于 2021-2-3 06:23

我感覺是你初始化的時候就是 0xff 0x33然后就已經按10%占空比在出了

ID:568565 · 發表于 2021-2-3 06:24

我們之前調試的時候是用DAC直接打出來看波形是不是正弦

ID:332444 · 發表于 2021-2-3 08:18

ID:417092 · 發表于 2021-2-3 14:21

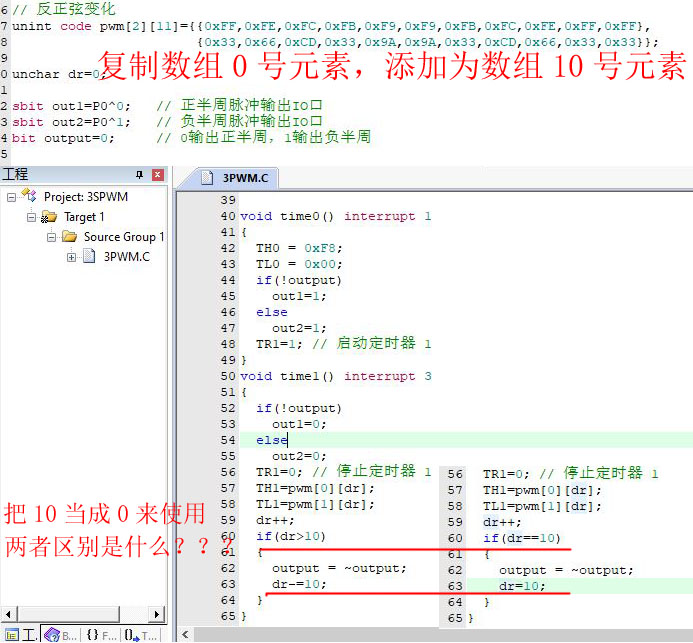

歪打正著，解決了問題。

卻對定時器的原理更加迷糊了。。。。。。。
只知其然，不知其所以然。

求各位大佬，講解一下。。。。。

ID:571634 · 發表于 2021-2-4 14:01

dr>10的程序會一直執行if里的程序，而dr==10的程序只執行一次if里的程序

ID:915211 · 發表于 2021-5-3 17:34

你直接跳過了dr = 0 的情況

ID:915211 · 發表于 2021-5-3 18:32

if(!output)
{
         if(!dr)
   out2= 1;
         else
out1=1;
}
   else
   if(!dr)
   out1= 1;
         else
out2=1;

}
幫你改了一下
