這是今年做的作品，原本使用的stm32f103rct6作為主控芯片，pcb畫好之后發現stm32漲價嚴重，不想大改PCB，主控改用國內GD32f103RCT6，硬件代碼完全兼容。AD8232進行的心電采集，bt05藍牙上傳數據（后期上位機功能使用），為了突出其便攜性，增加了鋰電池充放電電路。分享一下早期兩版，后期持續優化中。

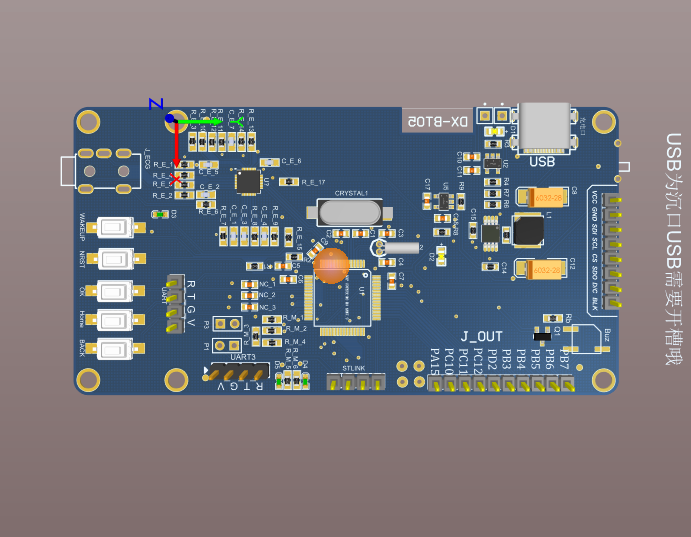

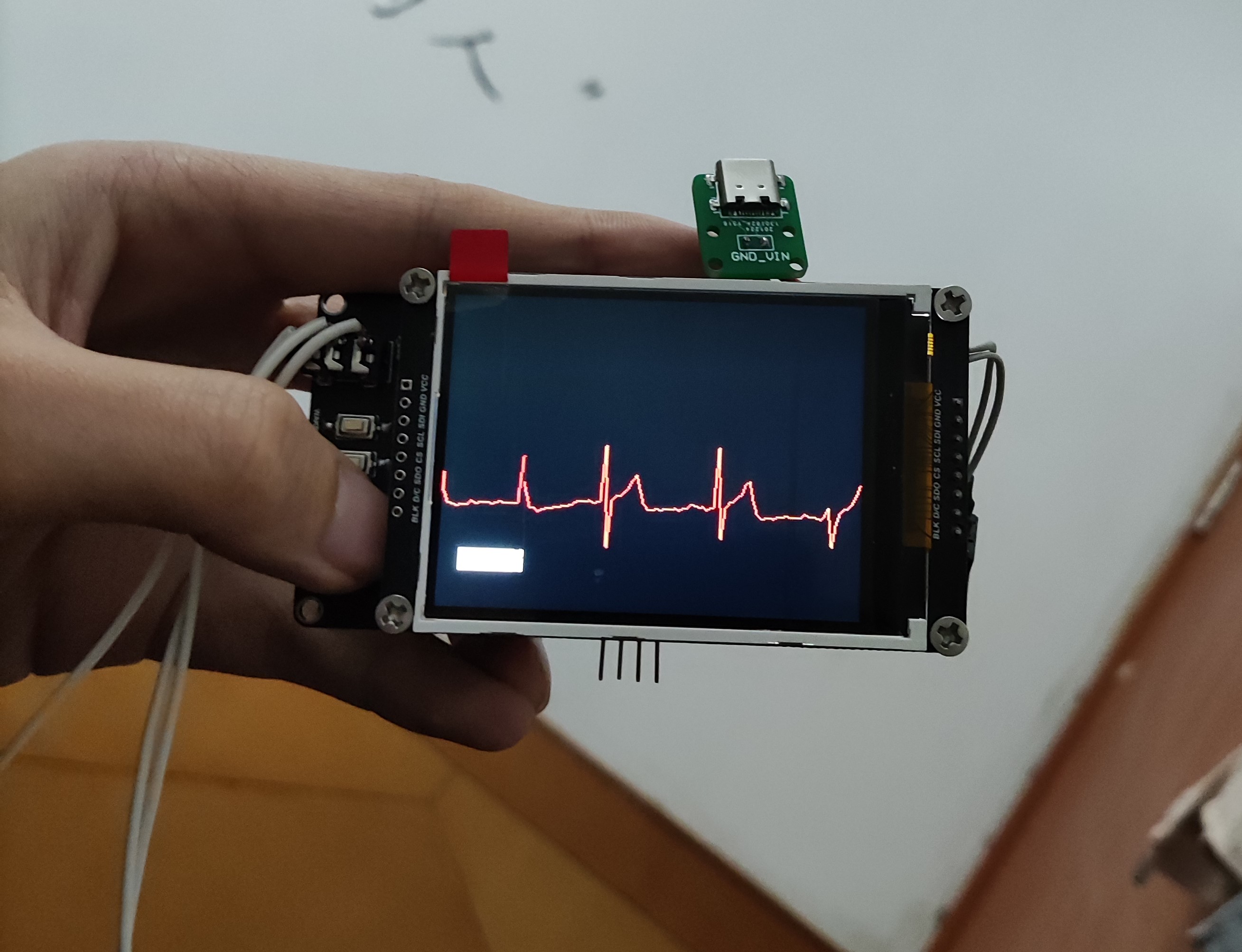

第一版PCB上USB是外接線引出來的，且硬件顯示adc采樣和lcd顯示同時在主函數進行，畫線時會丟失字節，于是進行了改進。

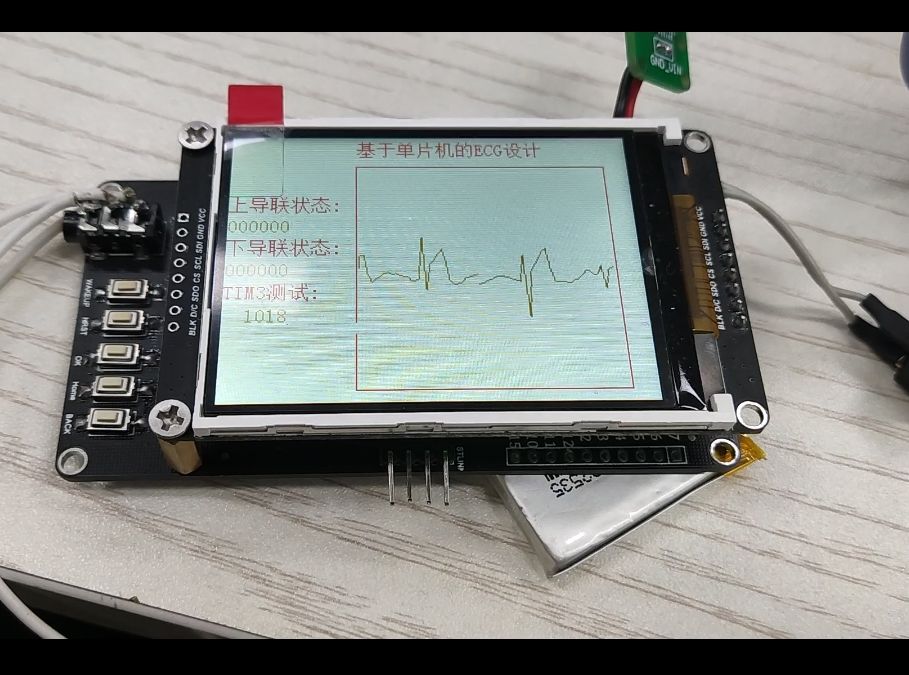

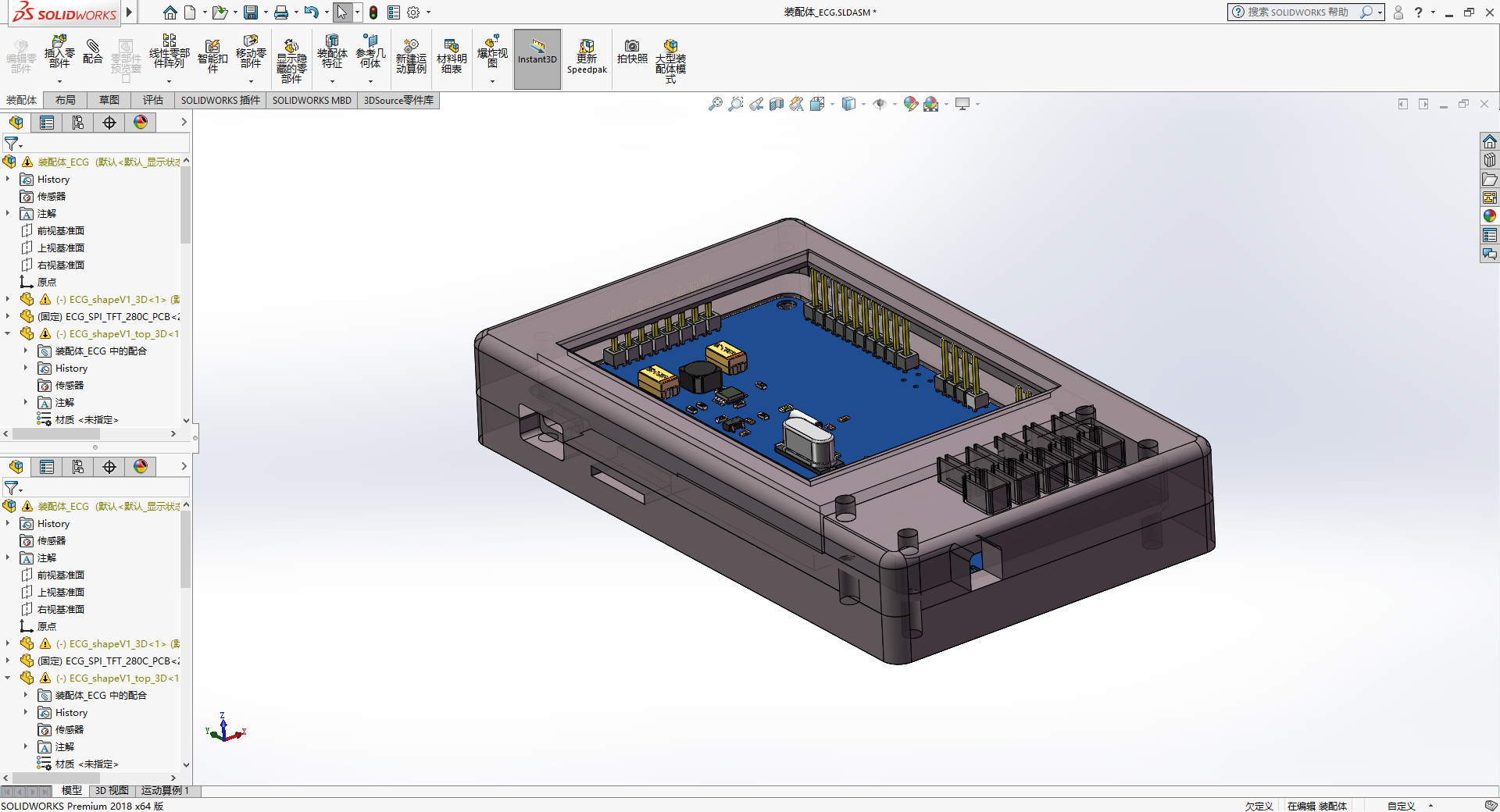

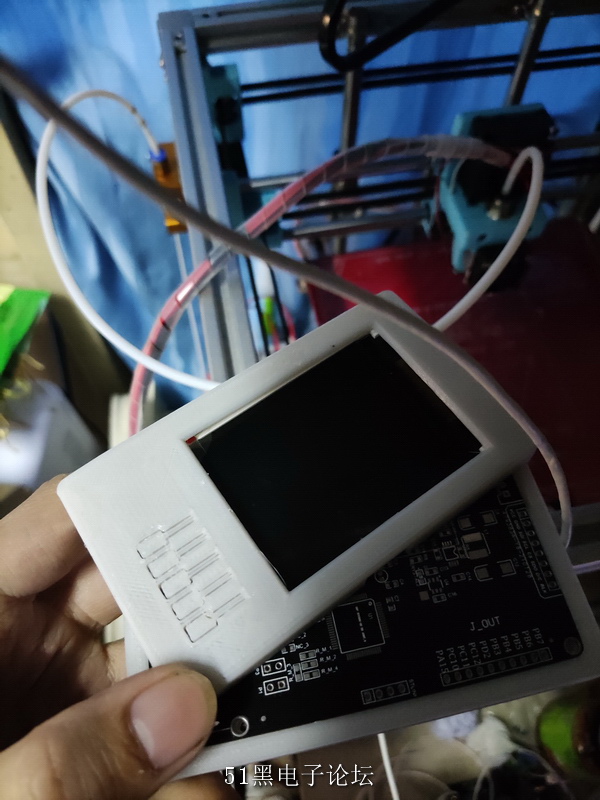

第二版了解了stm32ADC+dma采樣后果斷更改了顯示代碼，順便優化了下lcd顯示界面，同時soildworks畫了個外殼回學校用3d打印機打印了下來，整體效果還行。這個版本外殼按鍵畫的太low，并且采樣一段時間后邊框線會斷開一部分，又不想多次刷屏產生沒必要的刷屏時間上的浪費，目前還在查原因。了解了ucgui，后期學習一下看看能不能移植一下吧。
自己敲代碼能力還有待加強，有興趣的大佬希望可以給一個采樣思路，我想通過采樣一邊顯示一邊對數據處理進行心率計算，下一版本方案準備開ADC+DMA,利用定時器中斷來緩存數據，這樣來達到計算數據采集時間的把控從而通過算法計算心率。有更好的方案希望能得到指導
|
|
